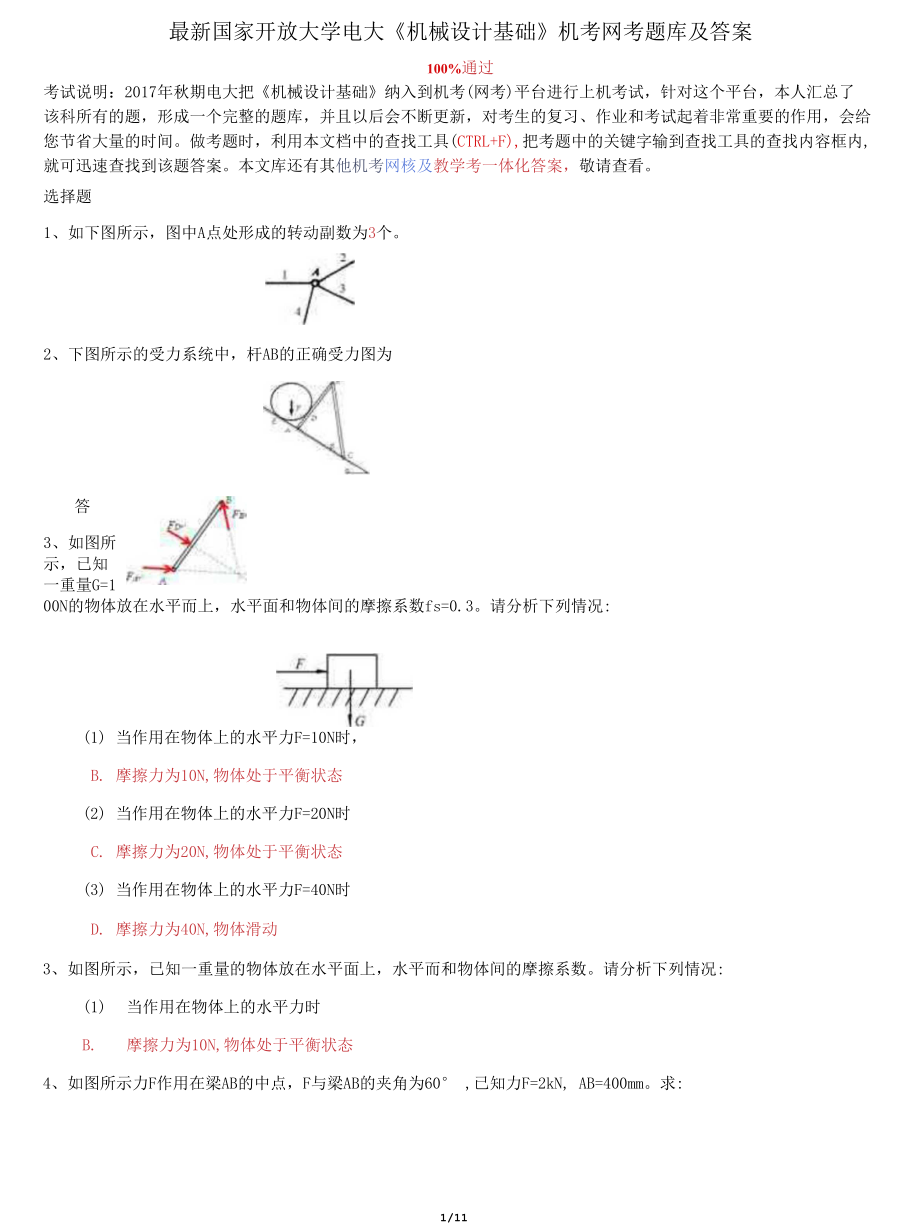

國家開放大學電大《機械設計基礎》機考網考題庫及答案

最新國家開放大學電大《機械設計基礎》機考網考題庫及答案100%通過考試說明：2017年秋期電大把《機械設計基礎》納入到機考(網考)平臺進行上機考試，針對這個平臺，本人匯總了 該科所有的題，形成一個完整的題庫，并且以后會不斷更新，對考生的復習、作業和考試起著非常重要的作用，會給 您節省大量的時間做考題時，利用本文檔中的查找工具(CTRL+F),把考題中的關鍵字輸?shù)讲檎夜ぞ叩牟檎覂?nèi)容框內, 就可迅速查找到該題答案本文庫還有其他機考網核及教學考一體化答案，敬請查看選擇題1、如下圖所示，圖中A點處形成的轉動副數為3個12/112、下圖所示的受力系統中，桿AB的正確受力圖為答3、如圖所示，已知一重量G=100N的物體放在水平而上，水平面和物體間的摩擦系數fs=0.3請分析下列情況:(1) 當作用在物體上的水平力F=10N時，B. 摩擦力為10N,物體處于平衡狀態(2) 當作用在物體上的水平力F=20N時C. 摩擦力為20N,物體處于平衡狀態(3) 當作用在物體上的水平力F=40N時D. 摩擦力為40N,物體滑動3、 如圖所示，已知一重量的物體放在水平面上，水平而和物體間的摩擦系數請分析下列情況:(1) 當作用在物體上的水平力時B. 摩擦力為10N,物體處于平衡狀態4、 如圖所示力F作用在梁AB的中點，F(xiàn)與梁AB的夾角為60 ,已知力F=2kN, AB=400mm。

求:60(1) 梁A端的約束力C. FAx=lkN, FAy=0.866kN(2) 梁B端的約束力D. FBx=OkN, FBy=O. 866kN5、 如圖所示，直桿AD的左端固定，作用在截面B、C、D上的力分別為Fl=100KN, F2=80KN, F3=60KN求：(1) CD段的軸力FCD=C. 60kN(2) BC段的軸力FBC=B. —20kN(3) AB段的軸力FAB=C. 80kN6、 如圖所示鋼制拉桿承受載荷F=32kN,若材料的許用應力[o ]=120MPa,桿件橫截而積為圓形，橫截面的最小半徑為A. 9. 2mm7、如下圖所示變截面桿AC,在A、B兩處分別受到50kN和140kN的力的作用，材料E=200GPa求:.七=1OCI】『 27 .4x=5air哭?…一!40kN 50kNP~in?_4-~~rriI i 廠:□：1：H.J3ZU “SUlcW變截面桿AC的軸力圖為A(2) AB段正應力o AB二D. —lOOMPa(3) CB段正應力o CB= 90MPa(4) AC桿總變形量4 1=一0. 05nim (縮短)8、如圖所示一矩形截而梁，已知承受載荷F=10kN,材料的許用應力[s]=160MPa。

求:B(1) 梁A端的約束力FAy=D. 5kN(2) 梁B端的約束力FBy=D. 5kN(3) 最大彎矩為B. 5kN ? m,位于梁的中點(4) 梁的尺寸bC. 》36mm9、阿基米德圓柱蝸桿的 模數，應符合標準數值B. 軸面10、 按照軸的承載情況，工作時只受彎矩，不傳遞扭矩的軸，稱為 oC. 心軸11、 標準齒輪的（）上的壓力角為20B. 分度圓12、 不能用于傳動的螺紋為 螺紋B. 三角形13、 采用螺紋聯接時，若被聯接件總厚度較大，且材料較軟，在需要經常裝拆的情況下宜采用A. 雙頭螺柱聯接14、 采用螺紋聯接時，若被聯接件總厚度較大，在需要經常裝拆的情況下宜采用（）D. 雙頭螺柱聯接15、 脆性材料的失效形式為（）B.斷裂失效 帶傳動的彈性滑動現象是由于（）而引起的A. 帶的彈性變形16、 帶傳動不能保證準確的傳動比，其原因是 oA. 帶傳動工作時發生彈性滑動17、 帶傳動在工作時，假定小帶輪為主動輪，則帶內應力的最大值發生在帶 oA. 緊邊進入小帶輪處18、 當機構中原動件數目一A機構自由度數目時，該機構具有確定的相對運動A ）A. 等于19、 當兩個被聯接件之一太厚不宜制成通孔，且聯接不需要經常拆裝時，宜采用（）oB. 螺釘聯接20、 當兩軸距離較遠，旦要求傳動比準確，宜采用（）oC. 輪系傳動21、 對于皎鏈四桿機構，當滿足桿長之和的條件時，若?。ǎ闄C(jī)架，將得到雙曲柄機構。

C. 最短桿22、 對于硬齒面的閉式齒輪傳動，主要的失效形式是（）A.輪齒折斷23、 滾動軸承中必不可少的元件是 oD. 滾動體24、 機構具有確定相對運動的條件是 oC、機構的自由度數目等于主動件數目25、 機器與機構的區別在于（）oC.在工作時是否能完成有效的機械功或能量轉化26、機械中常利用（）的慣性力來越過機構的死點位置C.從動構件27、漸開線齒廓基圓上的壓力角（）oC.等于零27、 漸開線齒廓形狀取決于（）直徑大小A.基圓28、 鍵的截面尺寸b*h主要是根據一一來選擇.A、軸的直徑，29、 鍵的截而尺寸主要是根據 來選擇A. 軸的直徑30、 鍵聯接的主要用途是使輪與輪轂之間 oA.沿周向固定并傳遞扭矩31、 螺紋聯接是一種（）oA.可拆聯接32、 能實現間歇運動的機構是 oA.槽輪機構33、 平面四桿機構無急回特性時，行程速比系數（）oC. 等于134、 平而四桿機構中，若各桿長度分別為a=40、b=60、c=60、d=70,當以a的相鄰桿為機架則此四桿機構為A. 雙曲柄機構35、 普通螺紋的公稱直徑是指螺紋的B大徑36、 普通螺紋聯接中的松螺紋和緊螺紋聯接的主要區別是：松螺紋聯接的螺紋部分不承受—的作用。

D. 扭轉37、 普通平鍵聯接傳遞動力是靠 oB. 兩側而的擠壓力38、 普通平鍵聯接的用途是使輪與輪轂之間（）oC. 周向固定并傳遞扭距39、 曲柄搖桿機構中，曲柄為主動件時，——為死點位置C ）C、不存在，40、 三角帶傳動和平帶傳動相比較，其主要優點是（）oA.在傳遞相同功率時尺寸較小41、 凸輪機構從動桿的運動規律，是由凸輪（）所決定的B. 輪廓曲線42、 凸輪機構中從動件常用的運動規律，有剛性沖擊的是 oA. 等速運動規律43、 推力軸承是以承受 載荷為主Bo軸向44、 為保證四桿機構良好的機械性能，（）不應小于最小許用值B. 傳動角45、 為了齒輪能進入齒合，它們必須相同的是——B、基圓齒距，46、 為了使一對漸開線標準直齒圓柱齒輪能進入嚙合，它們必須相同的是（）D. 基圓齒距47、 蝸桿傳動裝置中，蝸桿的頭數為zl,蝸桿直徑系數為q,蝸輪齒數為z2,則蝸輪蝸桿傳動的標準中心距a等于 m（q+Z2）/248、 下列機構中，不屬于間歇機構的是A.齒輪機構49、 下列型號V帶中，具有最大橫截面積D. E型50、 向心推力軸承 oA. 可同時承受徑向載荷和軸向載荷51、 向心軸承是以承受 載荷為主。

B. 徑向52、 一對齒輪嚙合時，兩齒輪的（）始終相切C.節圓 一個齒輪上的圓有（）B.齒頂圓、齒根圓、分度圓、基圓53、 以下哪一項是標準外嚙合斜齒輪傳動的正確嚙合條件之一？（）A. 齒輪副的法而模數相等54、 在鍵聯接設計中，普通平鍵的長度尺寸主要依據 選定B. 輪轂的寬度尺寸55、 在皎鏈四桿機構中，若最短桿與最長桿長度之和小于余兩桿長度之和，則獲雙曲柄機構，其機架應取A.最短桿56、 在輪系中加入惰輪可改變輪系的 oA.轉向57、 在普通圓柱蝸桿傳動中，若其他條件不變而增加蝸桿頭數，將使 oD. 傳動效率提高58、 在同一軸段上，若采用兩個平鍵時，一般設在（）的位置D.相隔180o59、 在蝸桿傳動中，其他條件相同，若增加蝸桿頭數，將使（）oC. 傳動效率和滑動速度都提高60、 在正常條件下，滾動軸承的主要失效形式是（）oB. 滾動體與滾道的工作表面產生疲勞點蝕61、 自行車車輪的前軸屬于 軸C. 固定心軸62、 作用在剛體上的二力平衡條件是（）oA.大小相等、方向相反、作用線相同、作用在同一剛體上判斷題1、 標準齒輪分度圓上的齒厚和齒槽寬相等V ）2、 差動輪系的自由度為2.（"）3、 齒輪傳動的重合度越大，表示同時參與嚙合的輪齒對數越多。

V ）4、 傳動角就是連桿與從動件的夾角5、 齒輪的標準壓力角和標準模數都在分度圓上V6、 代號為6205的滾動軸承，其內徑為25ramo （ V ）7、 帶傳動的打滑現象是由于過載引起的V8、 帶傳動在工作時，產生彈性滑動是由于傳動過載X9、 帶傳動中，帶與帶輪的最大摩擦力僅取決于初拉力的數值X ）10、 帶傳動中打滑現象是不可避免的X11、 單對齒輪傳動不宜用于兩軸間距離大的場合V ）12、 帶傳動中彈性滑動現象是不可避免的V13、 當齒數一定時，模數越大，齒輪的齒頂圓直徑越大V ）14、 當優個構件用復合餃鏈相聯接時，組成的轉動副數目也應為m個X ）15、 分度圓是計量齒輪各部分尺寸的基準V16、 剛體上作用力偶的力偶矩大小與矩心的具體位置無關V17、 剛體受三個力作用處于平衡時，這三個力的作用線必交于一點J）18、 剛體受三個力作用時，這三個力的作用線必交于一點X）工作中轉動的軸稱為轉軸X ）19、 工作中轉動的軸為轉軸X20、 構件的剛度要求，就是構件有足夠的抵抗變形的能力V21、 構件的強度要求，就是構件有足夠的抵抗破壞的能力V22、 構件受兩個力作用平衡時，兩力的大小相等、方向相反，并作用在一條直線上。

V ）23、 行星輪系的自由度為io V24、 衡量鑄鐵材料強度的指標是強度極限V25、 機構具有確定的運動條件是：機構原動件的個數大于0,且等于機構的自由度V ）26、 機構具有確定的運動條件是：機構原動件的個數等于機構的自由度V ）27、 機構具有確定運動條件是：原動件的個數等于機構的自由度數J ）28、 機器是由機構組合而成，機構的組合一定就是機器X）29、 機器都是可動的（V ）30、 加大凸輪基圓半徑可以減小凸輪機構的壓力角，但對避免運動失真并無效果X ）31、 漸開線標準直齒圓柱齒輪不產生根切的最少齒數是17o （ V ）32、 漸開線標準直齒圓柱齒輪傳動，由于安裝不準確，產生了中心距誤差，但其傳動比的大小仍保持不變V33、 將通過蝸桿軸線并與蝸輪軸線垂直的平面定義為中問平面V ）34、 力偶的力偶矩大小與矩心的具體位置無關V ）35、 連續工作的閉式蝸桿傳動需進行熱平衡計算，以控制工作溫度對36、 聯接是將兩個或兩個以上的零件聯成一個整體的結構37、 螺紋聯接是可拆聯接V ）38、 聯接是將兩個或兩個以上的零件聯成一個整體的結構X39、 模數、直徑、齒頂高系數和頂隙系數都是標準值的齒輪是標準齒輪。

X40、 平而連桿機構的傳動角愈大，則機構的傳力性能愈好V ）41、 曲柄的極位夾角日越大，機構的急回特性也越顯著V ）42、 曲柄滑塊機構滑塊為主動件時，有死點位置V ）43、 曲柄搖桿機構以曲柄或搖桿為原動件時，均有兩個死點位置X）44、 若齒輪連續傳動，其重合度要小于lo X45、 三角形螺紋具有較好的自鎖性能，即使是在振動及交變載荷作用下，也不需要防松X46、 三角形螺紋具有較好的自鎖性能螺紋之間的摩擦力及支承而之間的摩擦力都能阻止螺母的松脫所以就是在振47、 動及交變載荷作用下，也不需要防松X48、 塑性材料的失效主要為斷裂失效X）49、 塑性材料的失效主要為屈服失效V ）50、 所有構件一定都是由兩個以上零件組成的X51、 通過離合器聯接的兩軸可在工作中隨時分離V52、 通過連軸器聯接的兩軸可在工作中隨時分離X53、 凸輪機構中，從動件的運動可以是等速、變速、連速、間歇地運動V54、 蝸桿傳動一般用于傳動大功率、大速比的場合X55、 斜齒輪不產生根切的最少齒數大于直齒輪V56、 心軸在工作時，只傳遞轉矩而不承受彎矩X）57、 懸掛的小球靜止不動是因?yàn)樾∏驅K向下的重力和繩對小球向上的拉力相互抵消的緣故。

X58、 壓入法一般只適用于配合尺寸和過盈量都較小的聯接V59、 一個平鍵聯接能傳遞的最大扭矩為T,則安裝一對平鍵能傳遞的最大扭矩為2To X60、 一個平鍵聯接能傳遞的最大扭矩為T,則安裝一對平鍵能傳遞的最大扭矩為To V61、 用展成法加工齒輪時，同一模數和同一壓力角，但不同齒數的兩個齒輪，可以使用一把齒輪刀具進行加工62、 由漸開線的形成過程可知，基圓內無漸開線/ ）63、 運動副是聯接，聯接也是運動副X64、 在帶傳動中應力是由拉應力、離心力和彎曲應力組成65、 在開式齒輪傳動中，一般是不會產生點蝕失效的66、 在平而四桿機構中，連桿與曲柄是同時存在的，即有連桿就必有曲柄V）67、 在實際生產中，機構的“死點”位置對工作都是不利的，都要考慮克服X ）68、 只受兩個力作用但不保持平衡的物體是二力構件X69、 周轉輪系的自由度一定為1X70、 組成轉動副的兩構件之間的接觸形式，只有平而接觸V71、 作用于剛體上某點的力，作用點沿其作用線移動后，不改變?cè)?duì)剛體的作用效果J）計算題1、計算圖示機構的自由度:（1）圖示機構的活動構件數為（2）圖示機構的低副數為（3）圖示機構的高副數為（4）圖示機構的自由度數為2、計算圖示機構的自由度:(1) 圖示機構的活動構件數為D、8(2) 圖示機構的低副數為D、11(3) 圖示機構的高副數為B、1(4) 圖示機構的自由度數為B、13、圖示輪系，已知zl=18、z2=20、z2 =25、z3=25、z3 =2 (右旋)，當a軸旋轉100圈時，b軸轉4.5圈。

求:(1) 蝸輪的齒數z4二C40(2) 蝸輪4的轉向?yàn)锽. 逆時針5、某傳動裝置中有一對漸開線標準直齒圓柱齒輪(正常齒)，大齒輪已損壞，已知小齒輪的齒數zl=24,齒頂圓直徑 dal=78mm,中心距a=135mm,齒頂高系數ha*=l,頂隙系數c*=0. 25求：(1) 大齒輪的模數D. 3mm(2) 這對齒輪的傳動比C. 2. 75(3) 大齒輪的分度圓直徑B. 198mm(4) 大齒輪的齒頂圓直徑B. 204mm6、 一漸開線直齒圓柱標準齒輪，已知齒數z=25,齒距p=12. 566mm,壓力角a=20齒頂高系數ha*=l,頂隙系數c=0. 25求：(1) 齒輪的模數D. 4mm(2) 分度圓直徑C. 100mm(3) 齒根圓直徑A. 90mm(4) 齒厚B. 6. 28mm7、 計算圖示的自由度1、 圖示機構的活動構件數為一D. 72、 圖示機構的低副數為一一D、83、 圖示機構的高副數為——D、34、 圖示機構的自由度為——D、38、 如圖所示的圖形截而簡支梁，已知F=10KN,作用于梁的中點C,梁長l=4s,其材料的許應力[o]=160MPa求：1、 梁A端的約束力F= (D)D、5KN2、 梁B端的約束力F二(D)D、5KN3、 最大穹矩為(C)C、 lOKNm,位于C點4、梁橫截面的尺寸d——。

提示：圓截面軸的抗彎截面系數*=TTd3/32, d為軸的直徑(D )D、 N86m。
