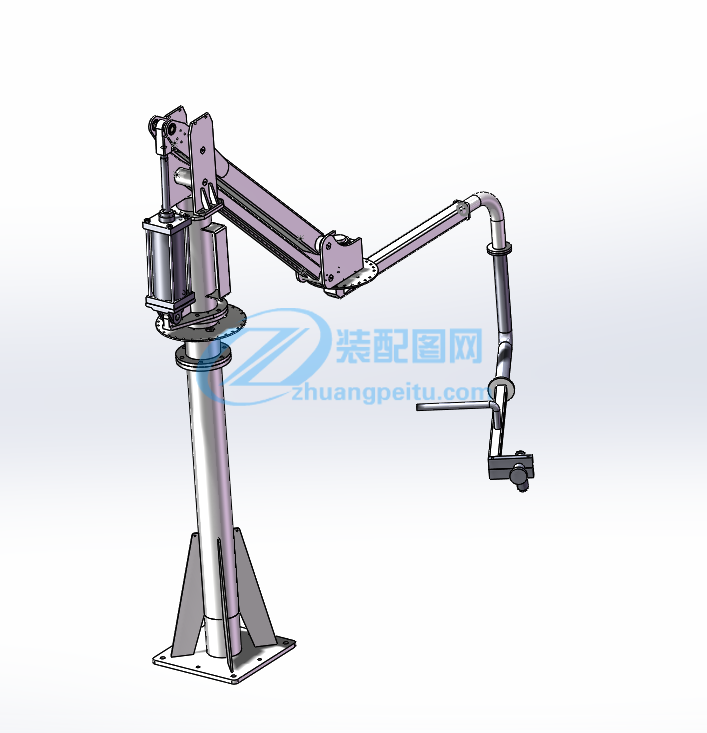

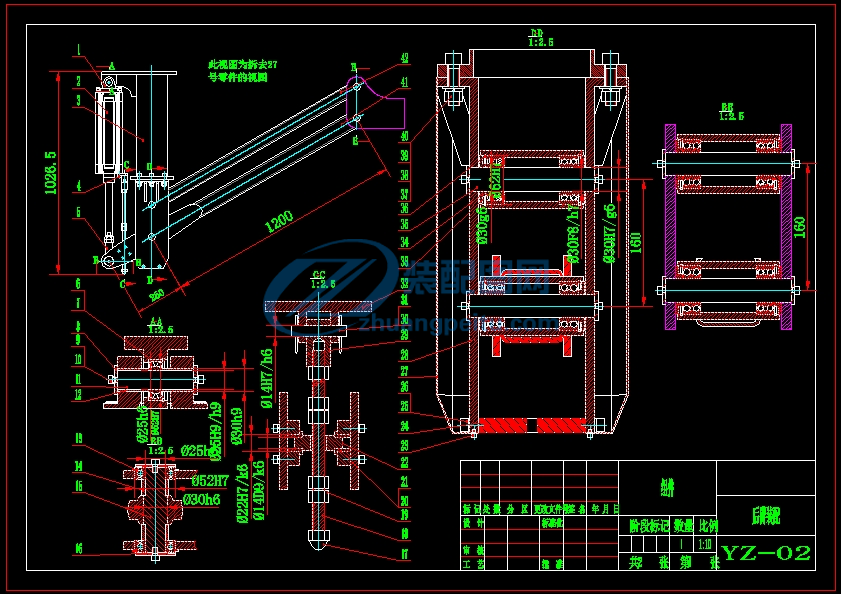

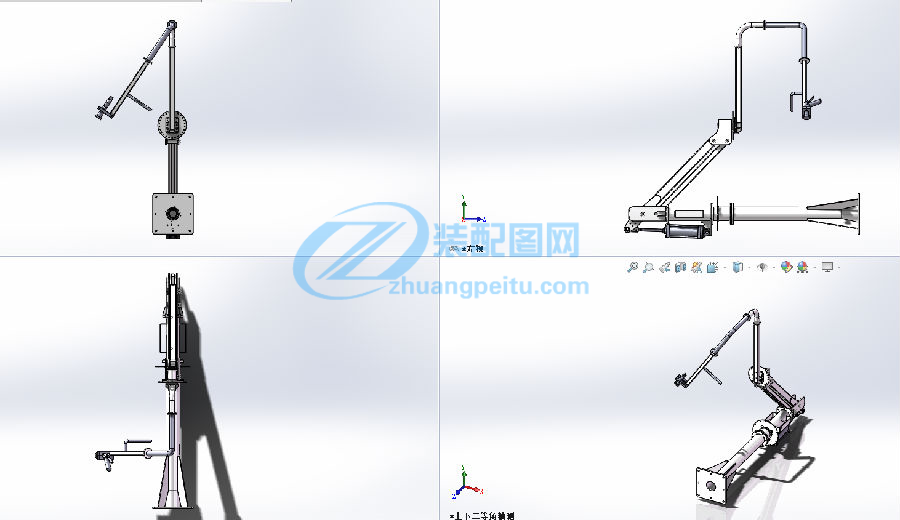

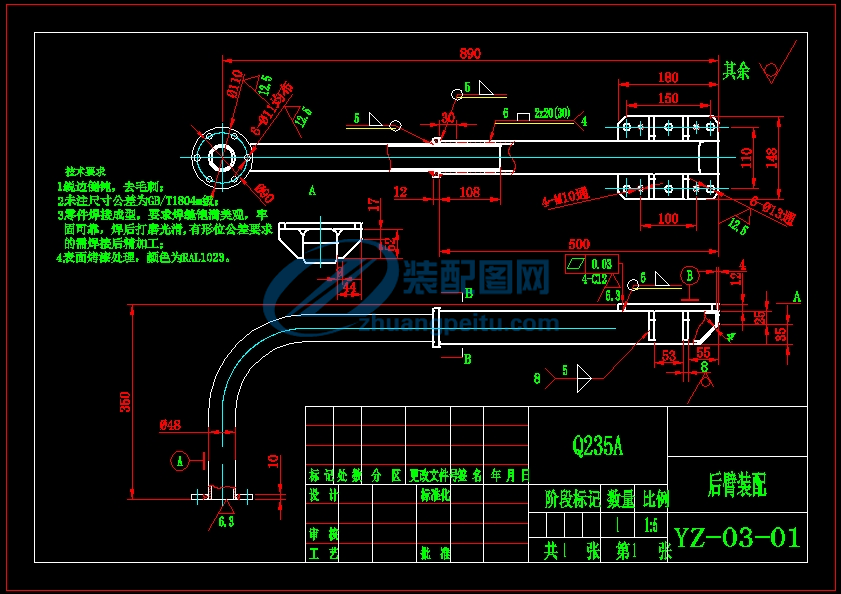

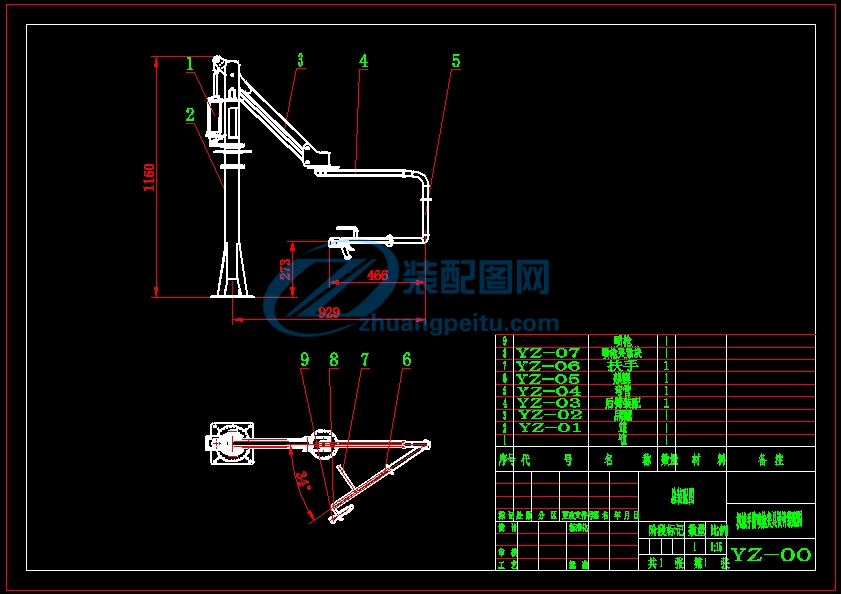

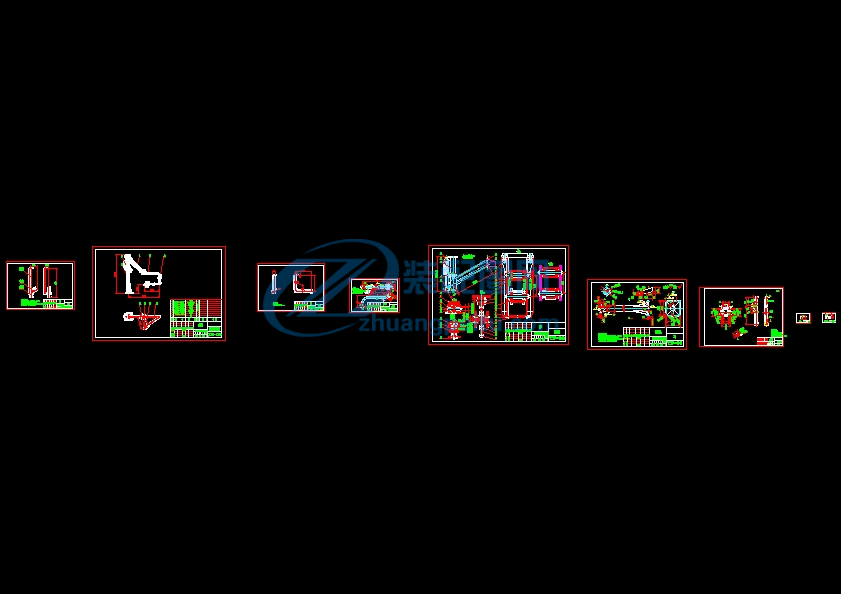

機械手臂噴槍夾具設計(含CAD圖紙+SolidWorks三維模型+說明書)

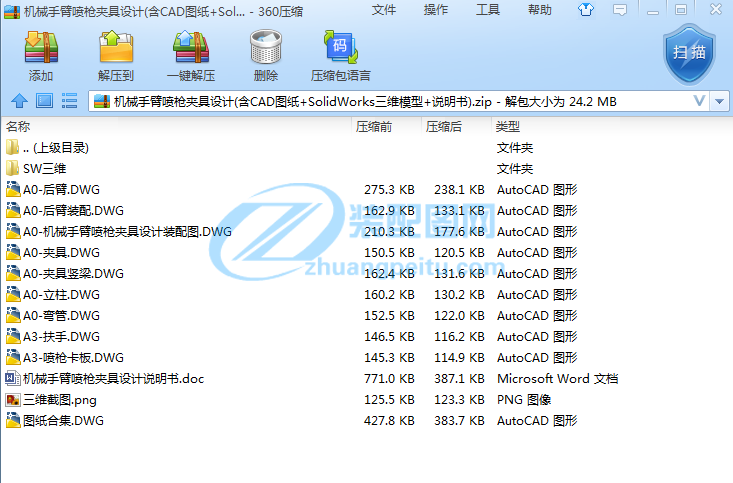

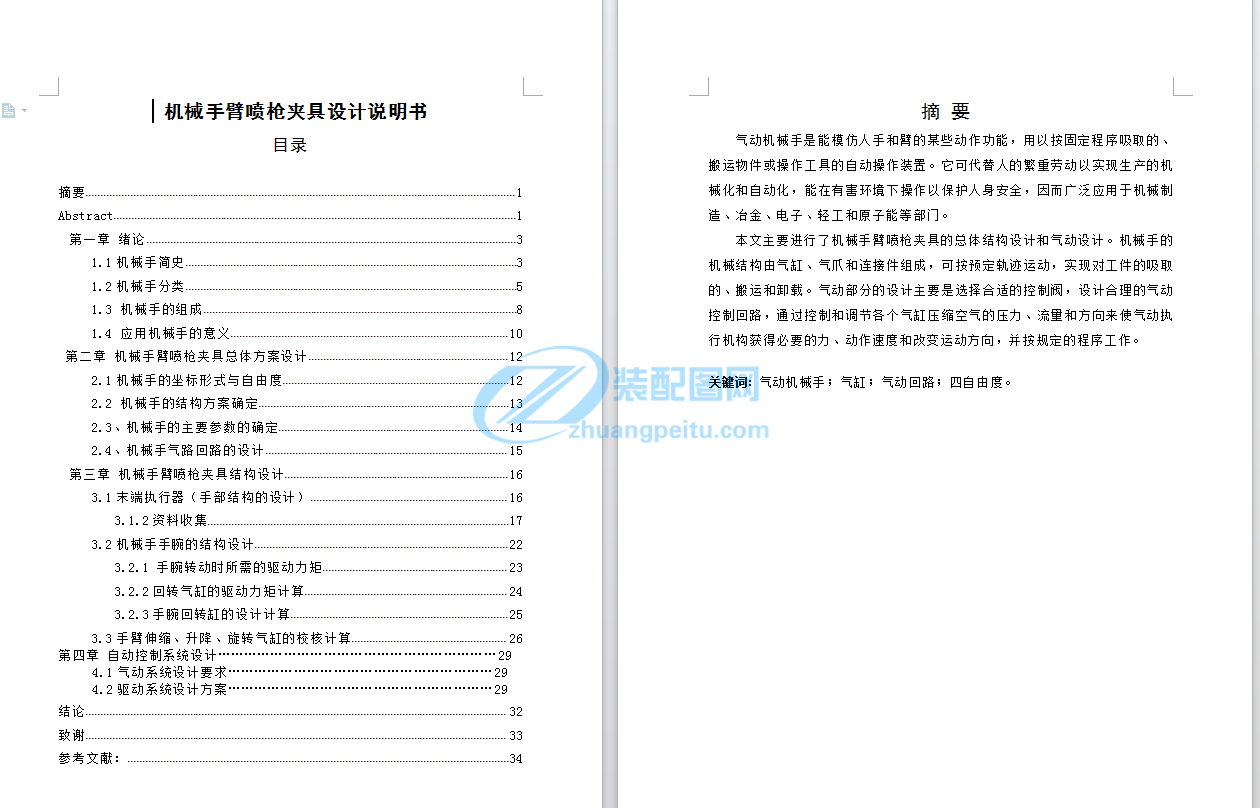

文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985機 械 手 臂 噴 槍 夾 具 設 計 說 明 書目 錄摘 要 1Abstract1第 一 章 緒 論 .31.1 機 械 手 簡 史 .31.2 機 械 手 分 類 .51.3 機 械 手 的 組 成 .81.4 應 用 機 械 手 的 意 義 10第 二 章 機 械 手 臂 噴 槍 夾 具 總 體 方 案 設 計 .122.1 機 械 手 的 坐 標 形 式 與 自 由 度 122.2 機 械 手 的 結 構 方 案 確 定 132.3、 機 械 手 的 主 要 參 數 的 確 定 .142.4、 機 械 手 氣 路 回 路 的 設 計 .15第 三 章 機 械 手 臂 噴 槍 夾 具 結 構 設 計 163.1 末 端 執 行 器 （ 手 部 結 構 的 設 計 ） 163.1.2 資 料 收 集 .173.2 機 械 手 手 腕 的 結 構 設 計 223.2.1 手 腕 轉 動 時 所 需 的 驅 動 力 矩 .233.2.2 回 轉 氣 缸 的 驅 動 力 矩 計 算 .243.2.3 手 腕 回 轉 缸 的 設 計 計 算 .253.3 手 臂 伸 縮 、 升 降 、 旋 轉 氣 缸 的 校 核 計 算 26第 四 章 自 動 控 制 系 統 設 計 ………………………………………………………294.1 氣 動 系 統 設 計 要 求 ……………………………………………………294.2 驅 動 系 統 設 計 方 案 ……………………………………………………29結 論 .32致 謝 .33參 考 文 獻 ： .34文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 0 頁摘 要?dú)?動 機 械 手 是 能 模 仿 人 手 和 臂 的 某 些 動 作 功 能 ， 用 以 按 固 定 程 序 吸 取 的 、 搬運 物 件 或 操 作 工 具 的 自 動 操 作 裝 置 。 它 可 代 替 人 的 繁 重 勞 動 以 實 現 生 產 的 機 械 化和 自 動 化 ， 能 在 有 害 環 境 下 操 作 以 保 護 人 身 安 全 ， 因 而 廣 泛 應 用 于 機 械 制 造 、 冶金 、 電 子 、 輕 工 和 原 子 能 等 部 門 。本 文 主 要 進 行 了 機 械 手 臂 噴 槍 夾 具 的 總 體 結 構 設 計 和 氣 動 設 計 。 機 械 手 的 機械 結 構 由 氣 缸 、 氣 爪 和 連 接 件 組 成 ， 可 按 預 定 軌 跡 運 動 ， 實 現 對 工 件 的 吸 取 的 、搬 運 和 卸 載 。 氣 動 部 分 的 設 計 主 要 是 選 擇 合 適 的 控 制 閥 ， 設 計 合 理 的 氣 動 控 制 回路 ， 通 過 控 制 和 調 節 各 個 氣 缸 壓 縮 空 氣 的 壓 力 、 流 量 和 方 向 來 使 氣 動 執 行 機 構 獲得 必 要 的 力 、 動 作 速 度 和 改 變 運 動 方 向 ， 并 按 規 定 的 程 序 工 作 。關鍵詞：氣動機 械 手 ； 氣 缸 ； 氣 動 回 路 ； 四 自 由 度 。文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 1 頁AbstractPneumatic manipulator is a automated devices that can mimic the human hand and arm movements to do something，aslo can according to a fixed procedure to moving objects or control tools. It can replace the heavy labor in order to achieve the production mechanization and automation, and can work in dangerous working environments to protect the personal safety, Therefore widely used in machine building, metallurgy, electronics, light industry and atomic energy sectors.This article is mainly of the pneumatic manipulator the overall design, and pneumatic design. This mechanism of manipulator includes cylinders and claws and connectors parts, it can move according to the due track on the movement of grabbing, carrying and unloading. The pneumatic part of the design is primarily to choose the right valves and design a reasonable pneumatic control loop, by controlling and regulating pressure, flow and direction of the compressed air to make it get the necessary strength, speed and changed the direction of movement in the prescribed procedure work.Key word: pneumatic manipulator；cylinder；pneumatic loop ；Four degrees of freedom.文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 2 頁文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 3 頁第 一 章 緒 論機 械 工 業 是 國 民 的 裝 備 部 ， 是 為 國 民 經 濟 提 供 裝 備 和 為 人 民 生 活 提 供 耐 用 消費 品 的 產 業 。 不 論 是 傳 統 產 業 ， 還 是 新 興 產 業 ， 都 離 不 開 各 種 各 樣 的 機 械 裝 備 ，機 械 工 業 所 提 供 裝 備 的 性 能 、 質 量 和 成 本 ， 對 國 民 經 濟 各 部 門 技 術 進 步 和 經 濟 效益 有 很 大 的 和 直 接 的 影 響 。 機 械 工 業 的 規 模 和 技 術 水 平 是 衡 量 國 家 經 濟 實 力 和 科學 技 術 水 平 的 重 要 標 志 。 因 此 ， 世 界 各 國 都 把 發 展 機 械 工 業 作 為 發 展 本 國 經 濟 的戰 略 重 點 之 一 。工 業 機 械 手 是 近 幾 十 年 發 展 起 來 的 一 種 高 科 技 自 動 化 生 產 設 備 。 工 業 機 械 手的 是 工 業 機 器 人 的 一 個 重 要 分 支 。 它 的 特 點 是 可 通 過 編 程 來 完 成 各 種 預 期 的 作 業任 務 ， 在 構 造 和 性 能 上 兼 有 人 和 機 器 各 自 的 優 點 ， 尤 其 體 現 了 人 的 智 能 和 適 應 性 。機 械 手 作 業 的 準 確 性 和 各 種 環 境 中 完 成 作 業 的 能 力 ， 在 國 民 經 濟 各 領 域 有 著 廣 闊的 發 展 前 景 。機 械 手 是 在 機 械 化 ， 自 動 化 生 產 過 程 中 發 展 起 來 的 一 種 新 型 裝 置 。 在 現 代 生產 過 程 中 ， 機 械 手 被 廣 泛 的 運 用 于 自 動 生 產 線 中 ， 機 械 人 的 研 制 和 生 產 已 成 為 高技 術 鄰 域 內 ， 迅 速 發 展 起 來 的 一 門 新 興 的 技 術 ， 它 更 加 促 進 了 機 械 手 的 發 展 ，使 得 機 械 手 能 更 好 地 實 現 與 機 械 化 和 自 動 化 的 有 機 結 合 。 機 械 手 雖 然 目 前 還 不 如人 手 那 樣 靈 活 ， 但 它 具 有 能 不 斷 重 復 工 作 和 勞 動 ， 不 知 疲 勞 ， 不 怕 危 險 ， 抓 舉 重物 的 力 量 比 人 手 力 大 的 特 點 ， 因 此 ， 機 械 手 已 受 到 許 多 部 門 的 重 視 ， 并 越 來 越 廣泛 地 得 到 了 應 用 。機 械 手 技 術 涉 及 到 力 學 、 機 械 學 、 電 氣 氣 技 術 、 自 動 控 制 技 術 、 傳 感 器 技 術和 計 算 機 技 術 等 科 學 領 域 ， 是 一 門 跨 學 科 綜 合 技 術 。 機 械 手 是 一 種 能 自 動 化 定 位控 制 并 可 重 新 編 程 序 以 變 動 的 多 功 能 機 器 ， 它 有 多 自 由 度 ， 可 用 來 搬 運 物 體 以 完成 在 各 個 不 同 環 境 中 工 作 。文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 4 頁1.1 機械手簡史現 代 工 業 機 械 手 起 源 于 20 世 紀 50 年 代 初 ， 是 基 于 示 教 再 現 和 主 從 控 制 方式 、 能 適 應 產 品 種 類 變 更 ， 具 有 多 自 由 度 動 作 功 能 的 柔 性 自 動 化 產 品 。機 械 手 首 先 是 從 美 國 開 始 研 制 的 。 1958 年 美 國 聯 合 控 制 公 司 研 制 出 第 一 臺機 械 手 。 他 的 結 構 是 ： 機 體 上 安 裝 一 回 轉 長 臂 ， 端 部 裝 有 電 磁 鐵 的 工 件 抓 放 機 構 ，控 制 系 統 是 示 教 型 的 。1962 年 ， 美 國 機 械 鑄 造 公 司 在 上 述 方 案 的 基 礎 之 上 又 試 制 成 一 臺 數 控 示 教再 現 型 機 械 手 。 商 名 為 Unimate(即 萬 能 自 動 )。 運 動 系 統 仿 造 坦 克 炮 塔 ， 臂 回轉 、 俯 仰 ， 用 氣 驅 動 ； 控 制 系 統 用 磁 鼓 最 存 儲 裝 置 。 不 少 球 坐 標 式 通 用 機 械 手 就是 在 這 個 基 礎 上 發 展 起 來 的 。 同 年 該 公 司 和 普 魯 曼 公 司 合 并 成 立 萬 能 自 動 公 司（ Unimaton） ,專 門 生 產 工 業 機 械 手 。1962 年 ， 美 國 機 械 鑄 造 公 司 也 試 驗 成 功 一 種 叫 Versatran 機 械 手 ， 原 意 是靈 活 搬 運 。 該 機 械 手 的 中 央 立 柱 可 以 回 轉 ， 臂 可 以 回 轉 、 升 降 、 伸 縮 、 采 用 氣 驅動 ， 控 制 系 統 也 是 示 教 再 現 型 。 雖 然 這 兩 種 機 械 手 出 現 在 六 十 年 代 初 ， 但 都 是 國外 工 業 機 械 手 發 展 的 基 礎 。1978 年 ， 美 國 Unimate 公 司 和 斯 坦 福 大 學 、 麻 省 理 工 學 院 聯 合 研 制 一 種Unimate-Vic-arm 型 工 業 機 械 手 ， 裝 有 小 型 電 子 計 算 機 進 行 控 制 ， 用 于 裝 配 作 業 ，定 位 誤 差 可 小 于 ±1 毫 米 。美 國 還 十 分 注 意 提 高 機 械 手 的 可 靠 性 ， 改 進 結 構 ， 降 低 成 本 。 如 Unimate公 司 建 立 了 8 年 機 械 手 試 驗 臺 ， 進 行 各 種 性 能 的 試 驗 。 準 備 把 故 障 前 平 均 時 間（ 注 ： 故 障 前 平 均 時 間 是 指 一 臺 設 備 可 靠 性 的 一 種 量 度 。 它 給 出 在 第 一 次 故 障 前的 平 均 運 行 時 間 ） ， 由 400 小 時 提 高 到 1500 小 時 ， 精 度 可 提 高 到 ±0.1 毫 米 。德 國 機 器 制 造 業 是 從 1970 年 開 始 應 用 機 械 手 ， 主 要 用 于 起 重 運 輸 、 焊 接 和設 備 的 上 下 料 等 作 業 。 德 國 KnKa 公 司 還 生 產 一 種 點 焊 機 械 手 ， 采 用 關 節 式 結構 和 程 序 控 制 。瑞 士 RETAB 公 司 生 產 一 種 涂 漆 機 械 手 ， 采 用 示 教 方 法 編 制 程 序 。瑞 典 安 莎 公 司 采 用 機 械 手 清 理 鑄 鋁 齒 輪 箱 毛 刺 等 。文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 5 頁日 本 是 工 業 機 械 手 發 展 最 快 、 應 用 最 多 的 國 家 。 自 1969 年 從 美 國 引 進 二種 典 型 機 械 手 后 ， 大 力 研 究 機 械 手 的 研 究 。 據 報 道 ， 1976 年 從 事 機 械 手 的 研究 工 作 的 大 專 院 校 、 研 究 單 位 多 達 50 多 個 。 1979 年 120 多 個 大 學 和 國 家 研 究部 門 用 在 機 械 手 的 研 究 費 用 42%。 1979 年 日 本 機 械 手 的 產 值 達 443 億 日 元 ，產 量 為 14535 臺 。 其 中 固 定 程 序 和 可 變 程 序 約 占 一 半 ， 達 222 億 日 元 ， 是1978 年 的 二 倍 。 具 有 記 憶 功 能 的 機 械 手 產 值 約 為 67 億 日 元 ， 比 1978 年 增 長50%。 智 能 機 械 手 約 為 17 億 日 元 ， 為 1978 年 的 6 倍 。 截 止 1979 年 ， 機 械 手累 計 產 量 達 56900 臺 。 在 數 量 上 已 占 世 界 首 位 ， 約 占 70%， 并 以 每 年50%～ 60%的 速 度 增 長 。 使 用 機 械 手 最 多 的 是 汽 車 工 業 ， 其 次 是 電 機 、 電 器 。 預計 到 1990 年 將 有 55 萬 機 器 人 在 工 作 。第 二 代 機 械 手 正 在 加 緊 研 制 。 它 設 有 微 型 電 子 計 算 機 控 制 系 統 ， 具 有 視 覺 、觸 覺 能 力 ， 甚 至 聽 、 想 的 能 力 。 研 究 安 裝 各 種 傳 感 器 ， 把 感 覺 到 的 信 息 反 饋 ， 使機 械 手 具 有 感 覺 機 能 。 目 前 國 外 已 經 出 現 了 觸 覺 和 視 覺 機 械 手 。第 三 代 機 械 手 （ 機 器 人 ） 則 能 獨 立 地 完 成 工 作 過 程 中 的 任 務 。 它 與 電 子 計 算機 和 電 視 設 備 保 持 聯 系 。 并 逐 步 發 展 成 為 柔 性 制 造 系 統 FMS(Flexible Manufacturing system)和 柔 性 制 造 單 元 (Flexible Manufacturing Cell)中 重 要 一環 。隨 著 工 業 機 器 手 （ 機 器 人 ） 研 究 制 造 和 應 用 的 擴 大 ， 國 際 性 學 術 交 流 活 動 十分 活 躍 ， 歐 美 各 國 和 其 他 國 家 學 術 交 流 活 動 開 展 很 多 。1.2 機械手的分類目 前 對 機 械 手 還 沒 有 統 一 的 分 類 標 準 。 按 照 不 同 的 分 類 方 式 可 以 把 機 械 手 分成 多 種 類 型 。1.按 驅 動 方 式 分 類按 驅 動 裝 置 的 動 力 源 ， 機 械 手 可 分 為 以 下 的 幾 種 。（ 1） 氣 式 機 械 手 。 這 種 機 械 手 的 驅 動 系 統 通 常 由 液 動 機 （ 各 種 油 缸 、 油 馬達 ） 、 伺 服 閥 、 油 泵 、 油 箱 等 組 成 ， 這 種 機 器 人 通 常 具 有 很 大 的 抓 舉 能 力 并 且 結構 緊 湊 ， 動 作 平 穩 ， 耐 沖 擊 、 耐 振 動 ， 防 爆 性 好 ， 但 對 制 造 精 度 和 密 封 性 能 要 求文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 6 頁很 高 ， 否 則 易 發 生 漏 油 而 污 染 環 境 。（ 2） 氣 壓 式 機 械 手 。 其 驅 動 系 統 通 常 采 用 通 常 汽 缸 、 氣 閥 、 氣 罐 和 空 壓 機組 成 。 特 點 是 氣 源 方 便 ， 動 作 迅 速 ， 結 構 簡 單 、 造 價 較 低 、 維 修 方 便 ， 但 難 于 進行 速 度 控 制 ， 并 因 氣 壓 不 能 太 高 ， 固 抓 舉 能 力 較 小 。（ 3） 電 動 式 機 械 手 。 電 力 驅 動 是 目 前 機 械 手 使 用 的 最 多 的 一 種 驅 動 方 式 。其 特 點 是 電 源 方 便 ， 響 應 快 ， 驅 動 力 較 大 ， 信 號 檢 測 、 傳 遞 、 處 理 方 便 ， 可 以 采用 多 種 靈 活 的 控 制 方 案 。 驅 動 電 機 一 般 采 用 交 流 伺 服 電 機 、 直 流 伺 服 電 機 和 步 進電 機 。 由 于 電 機 速 度 高 ， 通 常 還 須 采 用 減 速 機 構 （ 如 諧 波 減 速 機 構 、 論 析 減 速 機構 、 滾 珠 絲 杠 和 多 桿 機 構 ） 。 目 前 也 有 一 些 特 制 電 機 直 接 進 行 驅 動 ， 以 簡 化 機 構 ，提 高 控 制 精 度 。其 他 還 有 采 用 混 合 驅 動 的 機 械 手 ， 如 液 -氣 混 合 驅 動 機 械 手 或 電 -氣 混 合 驅動 機 械 手 。2.按 用 途 分 類機械手按用途可分為下列幾種。（1） 搬運機械手;（2） 噴涂機械手;（3） 焊接機械手;（4） 裝配機械手;（5） 其他用途的機械手。如航天用機械手，探海用機械手，以及排險作業機械手等。3.按操作機的位置機構類型和自由度數量分類操 作 機 的 位 置 機 構 是 機 械 手 的 重 要 外 形 特 征 ， 固 常 用 作 分 類 的 依 據 。 按 這 一分 類 要 求 ， 機 械 手 可 分 為 直 角 坐 標 型 、 圓 柱 坐 標 型 、 球 坐 標 型 、 關 節 型 機 械 手 。文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 7 頁a） 直角坐標型 b）圓柱坐標型 c）球坐標型 d）多關節型 e）平面關節型圖 1-1 工業機械手的基本結構形式操 作 機 本 身 的 自 由 度 最 能 反 應 機 器 人 的 作 業 能 力 ， 也 是 分 類 的 重 要 依 據 。 按這 一 分 類 要 求 ， 機 械 手 可 分 為 4 自 由 度 、 5 自 由 度 、 6 自 由 度 和 7 自 由 度 機 械手 。4.按 其 他 方 法 還 可 以 分 為文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 8 頁（ 1） 家 務 型 機 械 手 ： 能 幫 助 人 們 打 理 生 活 ， 做 簡 單 的 家 務 活 。（ 2） 操 作 型 機 械 手 ： 能 自 動 控 制 ， 可 重 復 編 程 ， 多 功 能 ， 有 幾 個 自 由 度 ，可 固 定 或 運 動 ， 用 于 相 關 自 動 化 系 統 中 。（ 3） 程 控 型 機 械 手 ： 按 預 先 要 求 的 順 序 及 條 件 ， 依 次 控 制 機 械 手 的 機 械動 作 。（ 4） 示 教 再 現 型 機 械 手 ： 通 過 引 導 或 其 它 方 式 ， 先 教 會 機 械 手 動 作 ， 輸入 工 作 程 序 ， 機 械 手 則 自 動 重 復 進 行 作 業 。（ 5） 數 控 型 機 械 手 ： 不 必 使 機 械 手 動 作 ， 通 過 數 值 、 語 言 等 對 機 器 人 進 行示 教 ， 機 械 手 根 據 示 教 后 的 信 息 進 行 作 業 。（ 6） 感 覺 控 制 型 機 械 手 ： 利 用 傳 感 器 獲 取 的 信 息 控 制 機 械 手 的 動 作 。（ 7） 適 應 控 制 型 機 械 手 ： 能 適 應 環 境 的 變 化 ， 控 制 其 自 身 的 行 動 。（ 8） 學 習 控 制 型 機 械 手 ： 能 “體 會 ”工 作 的 經 驗 ， 具 有 一 定 的 學 習 功 能 ， 并將 所 “學 ”的 經 驗 用 于 工 作 中 。（ 9） 智 能 機 械 手 ： 以 人 工 智 能 決 定 其 行 動 的 機 械 手 。1.3 機械手的組成工業機械手通常由執行機構、驅動傳動裝置、控制系統和智能系統四部分組成。圖 1-2 為工業機械手的典型結構，圖 1-3 為工業機械手的組成方框圖。 文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 9 頁圖 1-2 工業機械手的典型結構 圖 1-3 工業機械手的組成方框圖執 行 機 構 （ 也 稱 操 作 機 ） 是 機 械 手 賴 以 完 成 工 作 任 務 的 實 體 ， 通 常 由 桿 件 和工業機械手執行機構驅動裝置控制系統智能系統腕部腰部臂部基座部（固定或移動）電、液或氣驅動裝置單關節伺服控制器關節協調及其它信息交換計算機感覺裝置子視覺裝置子語言識別裝置手部文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 10 頁關 節 組 成 。 從 功 能 的 角 度 ， 執 行 機 構 可 分 為 ： 手 部 、 腕 部 、 臂 部 、 腰 部 和 基 座 等 。手 部 又 稱 末 端 執 行 器 ， 是 工 業 機 械 手 直 接 進 行 工 作 的 部 分 ， 可 以 是 各 種 夾 持器 。 有 時 人 們 也 把 諸 如 電 焊 槍 、 油 漆 噴 頭 等 劃 作 機 器 手 的 手 部 ； 腕 部 與 手 部 相 連 ，主 要 功 能 是 帶 動 手 部 完 成 預 定 姿 態 ， 是 操 作 機 的 中 結 構 最 為 復 雜 的 部 分 ； 臂 部 用以 連 接 腰 部 和 腕 部 ， 通 常 由 兩 個 臂 桿 （ 小 臂 和 大 臂 ） 組 成 ， 用 于 帶 動 腕 部 做 平 面運 動 ； 腰 部 是 連 接 臂 和 基 座 的 部 件 ， 通 常 是 回 轉 部 件 ， 腰 部 的 回 轉 運 動 加 上 臂 部的 平 面 運 動 ， 就 能 使 腕 部 做 空 間 運 動 。 腰 部 是 執 行 結 構 的 關 鍵 部 件 ， 它 的 制 造 誤差 、 運 動 精 度 和 平 穩 性 ， 對 機 械 手 的 定 位 精 度 有 決 定 性 的 影 響 ； 基 座 是 整 個 機 械手 的 支 撐 部 分 ， 有 固 定 式 和 移 動 式 兩 種 。 該 部 件 必 須 有 足 夠 的 剛 度 和 穩 定 性 。工 業 機 械 手 的 驅 動 -傳 動 裝 置 包 括 驅 動 器 和 傳 動 機 構 兩 個 部 分 ， 它 們 通 常 與執 行 機 構 連 成 一 體 。 傳 動 裝 置 常 用 的 有 諧 波 減 速 器 、 滾 珠 絲 杠 、 鏈 、 帶 以 及 各 種齒 輪 系 。 驅 動 器 通 常 有 電 機 （ 直 流 伺 服 電 機 、 步 進 電 機 、 交 流 伺 服 電 機 ） 、 氣 或氣 動 裝 置 ， 目 前 使 用 最 多 的 是 交 流 伺 服 電 機 。控 制 系 統 一 般 有 控 制 計 算 機 和 伺 服 控 制 器 組 成 。 控 制 系 統 有 兩 種 方 式 。 一種 是 集 中 式 控 制 ， 即 機 械 手 的 全 部 控 制 由 一 臺 微 型 計 算 機 完 成 。 另 一 種 是 分 散（ 級 ） 式 控 制 ， 即 采 用 多 臺 微 機 來 分 擔 機 器 人 的 控 制 ， 如 當 采 用 上 、 下 兩 級 微 機共 同 完 成 機 器 人 的 控 制 時 ， 主 機 常 用 于 負 責 系 統 的 管 理 、 通 訊 、 運 動 學 和 動 力 學計 算 ， 并 向 下 級 微 機 發 送 指 令 信 息 ； 作 為 下 級 從 機 ， 各 關 節 分 別 對 應 一 個CPU， 進 行 插 補 運 算 和 伺 服 控 制 處 理 ， 實 現 給 定 的 運 動 ， 并 向 主 機 反 饋 信 息 。 根據 作 業 任 務 要 求 的 不 同 ， 機 械 手 的 控 制 方 式 又 可 分 為 點 位 控 制 、 連 續 軌 跡 控 制和 力 （ 力 矩 ） 控 制 。智 能 系 統 是 目 前 機 械 手 系 統 中 一 個 不 夠 完 善 但 發 展 很 快 的 子 系 統 。 它 可 分 為兩 個 部 分 ： 感 知 系 統 和 分 析 -決 策 智 能 系 統 。 前 者 主 要 靠 硬 件 （ 各 種 傳 感 器 ） 實現 ;后 者 主 要 靠 軟 件 （ 如 專 家 系 統 ） 實 現 。文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 11 頁1.4 應用機械手的意義隨 著 科 學 技 術 的 發 展 ， 機 械 手 也 越 來 越 多 的 地 被 應 用 。 在 機 械 工 業 中 ， 鑄 、焊 、 鉚 、 沖 、 壓 、 熱 處 理 、 機 械 加 工 、 裝 配 、 檢 驗 、 噴 漆 、 電 鍍 等 工 種 都 有 應 用的 實 理 。 其 他 部 門 ， 如 輕 工 業 、 建 筑 業 、 國 防 工 業 等 工 作 中 也 均 有 所 應 用 。在 機 械 工 業 中 ， 應 用 機 械 手 的 意 義 可 以 概 括 如 下 ：一 、 以 提 高 生 產 過 程 中 的 自 動 化 程 度應 用 機 械 手 有 利 于 實 現 材 料 的 傳 送 、 工 件 的 裝 卸 、 刀 具 的 更 換 以 及 機 器 的 裝配 等 的 自 動 化 的 程 度 ， 從 而 可 以 提 高 勞 動 生 產 率 和 降 低 生 產 成 本 。二 、 以 改 善 勞 動 條 件 ， 避 免 人 身 事 故在 高 溫 、 高 壓 、 低 溫 、 低 壓 、 有 灰 塵 、 噪 聲 、 臭 味 、 有 放 射 性 或 有 其 他 毒 性污 染 以 及 工 作 空 間 狹 窄 的 場 合 中 ， 用 人 手 直 接 操 作 是 有 危 險 或 根 本 不 可 能 的 ， 而應 用 機 械 手 即 可 部 分 或 全 部 代 替 人 安 全 的 完 成 作 業 ， 使 勞 動 條 件 得 以 改 善 。在 一 些 簡 單 、 重 復 ， 特 別 是 較 笨 重 的 操 作 中 ， 以 機 械 手 代 替 人 進 行 工 作 ， 可以 避 免 由 于 操 作 疲 勞 或 疏 忽 而 造 成 的 人 身 事 故 。三 、 可 以 減 輕 人 力 ， 并 便 于 有 節 奏 的 生 產應 用 機 械 手 代 替 人 進 行 工 作 ， 這 是 直 接 減 少 人 力 的 一 個 側 面 ， 同 時 由 于 應 用機 械 手 可 以 連 續 的 工 作 ， 這 是 減 少 人 力 的 另 一 個 側 面 。 因 此 ， 在 自 動 化 機 床 的 綜合 加 工 自 動 線 上 ， 目 前 幾 乎 都 沒 有 機 械 手 ， 以 減 少 人 力 和 更 準 確 的 控 制 生 產 的 節拍 ， 便 于 有 節 奏 的 進 行 工 作 生 產 。綜 上 所 述 ， 有 效 的 應 用 機 械 手 ， 是 發 展 機 械 工 業 的 必 然 趨 勢 。文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 12 頁第 二 章 機 械 手 臂 噴 槍 夾 具 設 計 總 體 方 案 設 計本課題是一個用于機械手臂噴槍夾具的設計。本設計主要任務是完成機械手的結構方面設計，以及氣動回路的設計。在本章中對機械手的坐標形式、自由度、驅動機構等進行了確定。因此，在機械手的執行機構、驅動機構是本次設計的主要任務。2.1機械手的座標型式與自由度按機械手手臂的不同運動形式及其組合情況，其座標型式可分為直角座標式、圓柱座標式、球座標式和關節式。由于本機械手在上下料時手臂具有升降、收縮及回轉運動，因此，采用圓柱座標型式。相應的機械手具有三個自由度，為了彌補升降運動行程較小的缺點，增加手臂擺動機構，從而增加一個手臂上下擺動的自由度。2.2 機械手的手部結構方案確定為了使機械手的通用性更強，把機械手的手部結構設計成可更換結構，當工件是棒料時，使用夾持式手部;當工件是板料時，使用氣流負壓式吸盤?？紤]到機械手的通用性，同時由于被吸取的工件是水平放置，因此手腕必須設有回轉運動才可滿足工作的要求。因此，手腕設計成回轉結構，實現手腕回轉運動的機構為回轉氣缸。按照吸取的工件的要求，本機械手的手臂有三個自由度，即手臂的伸縮、左右回轉和降(或俯仰)運動。手臂的回轉和升降運動是通過立柱來實現的，立柱的橫向移動即為手臂的橫移。手臂的各種運動由氣缸來實現。由于氣壓傳動系統的動作迅速，反應靈敏，阻力損失和泄漏較小，成本低廉因此本機械手采用氣壓傳動方式。文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 13 頁考慮到機械手的通用性，同時使用點位控制，因此我們采用可編程序控制器(PLC)對機械手進行控制。當機械手的動作流程改變時，只需改變 PLC 程序即可實現，非常方便快捷。2.3 機械手的主要參數確定機械手的最大吸取載荷是其規格的主參數，由于是采用氣動方式驅動，因此考慮吸取的物體不應該太重，查閱相關機械手的設計參數，結合工業生產的實際情況，本設計設計吸取的工件質量為 5 公斤?；緟?shù)運動速度是機械手主要的基本參數。操作節拍對機械手速度提出了要求，設計速度過低限制了它的使用范圍。而影響機械手動作快慢的主要因素是手臂伸縮及回轉的速度。該機械手最大移動速度設計為 。最大回轉速度設計為 。sm/0.1s/90?平均移動速度為 。平均回轉速度為 。機械手動作時有啟動、停止過程sm/8.06?的加、減速度存在，用速度一行程曲線來說明速度特性較為全面，因為平均速度與行程有關，故用平均速度表示速度的快慢更為符合速度特性。除了運動速度以外，手臂設計的基本參數還有伸縮行程和工作半徑。大部分機械手設計成相當于人工坐著或站著且略有走動操作的空間。過大的伸縮行程和工作半徑，必然帶來偏重力矩增大而剛性降低。在這種情況下宜采用自動傳送裝置為好。根據統計和比較，該機械手手臂的伸縮行程定為 600mm,最大工作半徑約為 。手臂升降行程定為m140。定位精度也是基本參數之一。該機械手的定位精度為 。m120 1?設 計 技 術 參 數 如 下 ：1、 載 重 ： 5Kg (夾 持 式 手 部 )2、 自 由 度 數 ： 4 個 自 由 度3、 坐 標 型 式 ： 圓 柱 坐 標4、 最 大 工 作 半 徑 ： 1400mm5、 機 身 最 大 中 心 高 ： 1250mm6、 主 要 運 動 參 數 ：手 臂 伸 縮 行 程 ： 1200mm 手 臂 伸 縮 速 度 ： 200mm/s機 身 升 降 行 程 ： 120mm 機 身 升 降 速 度 ： 100mm/s文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 14 頁機 身 回 轉 范 圍 ： 0- 180° 機 身 回 轉 速 度 ： 90°/s2.4 機械手氣路回路設計機 械 手 氣 動 回 路 的 設 計 主 要 是 選 用 合 適 的 控 制 閥 ， 通 過 控 制 和 調 節 各 個 氣 缸壓 縮 空 氣 的 壓 力 、 流 量 和 方 向 來 使 氣 動 執 行 機 構 獲 得 必 要 的 力 、 動 作 速 度 和 改 變運 動 方 向 ， 并 按 規 定 的 程 序 工 作 ， 設 計 的 氣 動 回 路 圖 如 圖 2-2 所 示 。圖 2-2 機械手氣動回路圖本 設 計 的 氣 動 機 械 手 完 成 各 個 運 動 的 氣 缸 只 有 完 全 伸 出 和 完 全 縮 回 兩 個 狀 態 ，選 擇 兩 位 五 通 換 向 閥 控 制 各 個 氣 缸 的 運 動 方 向 ， 氣 缸 的 進 出 口 回 路 各 設 置 一 個 單向 節 流 閥 ， 通 過 控 制 進 出 口 空 氣 流 量 的 大 小 來 控 制 氣 缸 執 行 器 動 力 的 大 小 和 運 動速 度 。 設 計 中 采 用 PLC 控 制 機 械 手 實 現 各 種 規 定 的 預 定 動 作 ， 既 可 以 簡 化 控 制線 路 ， 節 省 成 本 ， 又 可 以 提 高 勞 動 生 產 率 。文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 15 頁第 三 章 機 械 手 臂 噴 槍 夾 具 設 計 結 構 設 計3.1 末端執行器設計（手部結構）末 端 執 行 器 是 裝 在 機 械 手 臂 的 末 端 處 ， 用 于 機 械 手 完 成 作 業 任 務 而 專 門 設 計的 裝 置 。 末 端 執 行 器 種 類 繁 多 ， 與 機 械 手 的 用 途 密 切 相 關 ， 根 據 其 用 途 ， 末 端 執行 器 可 分 為 搬 運 用 、 加 工 用 和 測 量 用 等 種 類 。搬 運 用 末 端 執 行 器 是 指 各 種 夾 持 裝 置 ， 用 來 吸 取 的 或 吸 附 被 搬 運 的 物 體 。加 工 用 末 端 執 行 器 是 帶 有 噴 槍 、 焊 槍 、 砂 輪 、 銑 刀 等 加 工 工 具 的 機 器 人 附 加裝 置 ， 用 來 進 行 相 應 的 加 工 作 業 。測 量 用 末 端 執 行 器 是 裝 有 測 量 頭 或 傳 感 器 的 附 加 裝 置 ， 用 來 進 行 測 量 及 檢 驗作 業 。在 設 計 機 械 手 末 端 執 行 器 時 ， 應 注 意 以 下 問 題 ；1.機 械 手 末 端 執 行 器 是 根 據 機 械 手 作 業 要 求 來 設 計 的 。 一 個 新 的 末 端 執 行 器的 出 現 ， 就 可 以 增 加 一 種 機 械 手 新 的 應 用 場 所 。 因 此 ， 根 據 作 業 的 需 要 和 人 們 的想 象 力 而 創 造 的 新 的 機 械 手 末 端 執 行 器 ， 將 不 斷 的 擴 大 機 械 手 的 應 用 領 域 。2.機 械 手 末 端 執 行 器 的 重 量 、 被 吸 取 的 物 體 的 重 量 及 操 作 力 和 機 械 手 容 許 的負 荷 力 。 因 此 ， 要 求 機 械 手 末 端 執 行 器 體 積 小 、 重 量 輕 、 結 構 緊 湊 。3.機 械 手 末 端 執 行 器 的 萬 能 性 與 專 用 性 是 矛 盾 的 。 萬 能 末 端 執 行 器 在 結 構 上很 復 雜 ， 甚 至 很 難 實 現 ， 例 如 ， 仿 人 的 萬 能 機 器 人 靈 巧 手 ， 至 今 尚 未 實 用 化 。 目前 ， 能 用 于 生 產 的 還 是 那 些 結 構 簡 單 、 萬 能 性 不 強 的 機 械 手 末 端 執 行 器 。 從 工 業實 際 應 用 出 發 ， 應 著 重 開 發 各 種 專 用 的 、 高 效 率 的 機 械 手 末 端 執 行 器 ， 加 之 以 末端 執 行 器 的 快 速 更 換 裝 置 ， 以 實 現 機 械 手 多 種 作 業 功 能 ， 而 不 主 張 用 一 個 萬 能 的末 端 執 行 器 去 完 成 多 種 作 業 。 因 為 這 種 萬 能 的 執 行 器 的 結 構 復 雜 且 造 價 昂 貴 。4.通 用 性 和 萬 能 性 是 兩 個 概 念 ， 萬 能 性 是 指 一 機 多 能 ， 而 通 用 性 是 指 有 限 的末 端 執 行 器 ， 可 適 用 于 不 同 的 機 械 手 ， 這 就 要 求 末 端 執 行 器 要 有 標 準 的 機 械 接 口文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 16 頁（ 如 法 蘭 ） ， 使 末 端 執 行 器 實 現 標 準 化 和 積 木 化 。5.機 械 手 末 端 執 行 器 要 便 于 安 裝 和 維 修 ， 易 于 實 現 計 算 機 控 制 。 用 計 算 機 控制 最 方 便 的 是 電 氣 式 執 行 機 構 。 因 此 ， 工 業 機 械 手 執 行 機 構 的 主 流 是 電 氣 式 ， 其次 是 氣 式 和 氣 壓 式 （ 在 驅 動 接 口 中 需 要 增 加 電 -液 或 電 -氣 變 換 環 節 ） 。末 端 執 行 器 即 機 械 手 手 爪 ， 多 為 雙 指 手 爪 。 按 手 指 的 運 動 方 式 ， 可 分 為 回 轉型 和 移 動 型 ， 按 夾 持 方 式 來 分 ， 有 外 夾 式 和 內 撐 式 兩 種 。機 械 手 夾 持 器 （ 手 爪 ） 的 驅 動 方 式 主 要 有 三 種1.氣 動 驅 動 方 式 這 種 驅 動 系 統 是 用 電 磁 閥 來 控 制 手 爪 的 運 動 方 向 ， 用 氣流 調 節 閥 來 調 節 其 運 動 速 度 。 由 于 氣 動 驅 動 系 統 價 格 較 低 ， 所 以 氣 動 夾 持 器 在 工業 中 應 用 較 為 普 遍 。 另 外 ， 由 于 氣 體 的 可 壓 縮 性 ， 使 氣 動 手 爪 的 吸 取 的 運 動 具 有一 定 的 柔 順 性 ， 這 一 點 是 吸 取 的 動 作 十 分 需 要 的 。2.電 動 驅 動 方 式 電 動 驅 動 手 爪 應 用 也 較 為 廣 泛 。 這 種 手 爪 ， 一 般 采 用直 流 伺 服 電 機 或 步 進 電 機 ， 并 需 要 減 速 器 以 獲 得 足 夠 大 的 驅 動 力 和 力 矩 。 電 動 驅動 方 式 可 實 現 手 爪 的 力 與 位 置 控 制 。 但 是 ， 這 種 驅 動 方 式 不 能 用 于 有 防 爆 要 求 的條 件 下 ， 因 為 電 機 有 可 能 產 生 火 花 和 發 熱 。3.氣 驅 動 方 式 氣 驅 動 系 統 傳 動 剛 度 大 ， 可 實 現 連 續 位 置 控 制 。夾 持 式 是 最 常 見 的 一 種 ， 其 中 常 用 的 有 兩 指 式 、 多 指 式 和 雙 手 雙 指 式 :按 手指 夾 持 工 件 的 部 位 又 可 分 為 內 卡 式 (或 內 漲 式 )和 外 夾 式 兩 種 :按 模 仿 人 手 手 指 的動 作 ， 手 指 可 分 為 一 支 點 回 轉 型 ， 二 支 點 回 轉 型 和 移 動 型 (或 稱 直 進 型 )， 其 中以 二 支 點 回 轉 型 為 基 本 型 式 。 當 二 支 點 回 轉 型 手 指 的 兩 個 回 轉 支 點 的 距 離 縮 小 到無 窮 小 時 ， 就 變 成 了 一 支 點 回 轉 型 手 指 ;同 理 ， 當 二 支 點 回 轉 型 手 指 的 手 指 長 度變 成 無 窮 長 時 ， 就 成 為 移 動 型 。 回 轉 型 手 指 開 閉 角 較 小 ， 結 構 簡 單 ， 制 造 容 易 ，應 用 廣 泛 。 移 動 型 應 用 較 少 ， 其 結 構 比 較 復 雜 龐 大 ， 當 移 動 型 手 指 夾 持 直 徑 變 化的 零 件 時 不 影 響 其 軸 心 的 位 置 ， 能 適 應 不 同 直 徑 的 工 件 。3.1.1夾 持 式 手 部 結 構 設 計 要 素(一 )具 有 足 夠 的 握 力 (即 夾 緊 力 )在 確 定 手 指 的 握 力 時 ， 除 考 慮 工 件 重 量 外 ， 還 應 考 慮 在 傳 送 或 操 作 過 程 中所 產 生 的 慣 性 力 和 振 動 ， 以 保 證 工 件 不 致 產 生 松 動 或 脫 落 。(二 )手 指 間 應 具 有 一 定 的 開 閉 角文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 17 頁兩 手 指 張 開 與 閉 合 的 兩 個 極 限 位 置 所 夾 的 角 度 稱 為 手 指 的 開 閉 角 。 手 指 的 開閉 角 應 保 證 工 件 能 順 利 進 入 或 脫 開 ， 若 夾 持 不 同 直 徑 的 工 件 ， 應 按 最 大 直 徑 的 工件 考 慮 。 對 于 移 動 型 手 指 只 有 開 閉 幅 度 的 要 求 。(三 )保 證 工 件 準 確 定 位為 使 手 指 和 被 夾 持 工 件 保 持 準 確 的 相 對 位 置 ， 必 須 根 據 被 吸 取 的 工 件 的 形 狀 ，選 擇 相 應 的 手 指 形 狀 。 例 如 圓 柱 形 工 件 采 用 帶 “V”形 面 的 手 指 ， 以 便 自 動 定心 。(四 )具 有 足 夠 的 強 度 和 剛 度手 指 除 受 到 被 夾 持 工 件 的 反 作 用 力 外 ， 還 受 到 機 械 手 在 運 動 過 程 中 所 產 生 的慣 性 力 和 振 動 的 影 響 ， 要 求 有 足 夠 的 強 度 和 剛 度 以 防 折 斷 或 彎 曲 變 形 ， 當 應 盡 量使 結 構 簡 單 緊 湊 ， 自 重 輕 ， 并 使 手 部 的 中 心 在 手 腕 的 回 轉 軸 線 上 ， 以 使 手 腕 的 扭轉 力 矩 最 小 為 佳 。(五 )考 慮 被 吸 取 的 對 象 的 要 求根 據 機 械 手 的 工 作 需 要 ， 通 過 比 較 ， 我 們 采 用 的 機 械 手 的 手 部 結 構 是 一 支 點 兩 指 回 轉 型 ， 由 于 工 件 多 為 圓 柱 形 ， 故 手 指 形 狀 設 計 成 V型 ， 其 結 構 如 附 圖 所示 。文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 18 頁圖 3-1 手 部 結 構 圖由 于 其 工 件 重 量 G=5公 斤 ，V形 手 指 的 角 度 ， ,摩 擦 系 數 為?120??mRb24??10.?f(1)根 據 手 部 結 構 的 傳 動 示 意 圖 ， 其 驅 動 力 為 :Rbp2?N(2)根 據 手 指 夾 持 工 件 的 方 位 ， 可 得 握 力 計 算 公 式 :)(5.0???tg)(2426. 'N???所 以 Rbp)(245?(3)實 際 驅 動 力 :?21K?實 際1、 因 為 傳 力 機 構 為 齒 輪 齒 條 傳 動 ， 故 取 ， 并 取 。 若 被 吸 取 的94.0??5.1?K工 件 的 最 大 加 速 度 取 時 ， 則 :ga3?12?gaK所 以 )(15694.025Np??實 際所 以 夾 持 工 件 時 所 需 夾 緊 氣 缸 的 驅 動 力 為 。N15632、 氣 缸 的 直 徑本 氣 缸 屬 于 單 向 作 用 氣 缸 。 根 據 力 平 衡 原 理 ， 單 向 作 用 氣 缸 活 塞 桿 上 的 輸 出推 力 必 須 克 服 彈 簧 的 反 作 用 力 和 活 塞 桿 工 作 時 的 總 阻 力 ， 其 公 式 為 :ztFPDF??421?文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 19 頁式 中 : - 活 塞 桿 上 的 推 力 ， N1F- 彈 簧 反 作 用 力 ， Nt- 氣 缸 工 作 時 的 總 阻 力 ， Nz- 氣 缸 工 作 壓 力 ， PaP彈 簧 反 作 用 按 下 式 計 算 :)1(sGFft??nDdf314Gf = 3148式 中 : - 彈 簧 剛 度 ， N/mf- 彈 簧 預 壓 縮 量 ， m- 活 塞 行 程 ， ms- 彈 簧 鋼 絲 直 徑 ， m1d- 彈 簧 平 均 直 徑 ， .D- 彈 簧 有 效 圈 數 .n- 彈 簧 材 料 剪 切 模 量 ， 一 般 取GPaG9104.7??在 設 計 中 ， 必 須 考 慮 負 載 率 的 影 響 ， 則 :?tFpD??421??由 以 上 分 析 得 單 向 作 用 氣 缸 的 直 徑 :??pt)(1?代 入 有 關 數 據 ， 可 得?fGnDd314843915)0(7??/6.mN文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 20 頁)1(sGFft??)(6.204373N??所 以 : ?DpnFt?)1??6105.).249(??)(23.65m查 有 關 手 冊 圓 整 ， 得 m6由 ,可 得 活 塞 桿 直 徑 :.0/??d mDd5.193).02(???圓 整 后 ， 取 活 塞 桿 直 徑 校 核 ， 按 公 式18][)4/(21???dF有 : 5.0])[/14(??F?其 中 ， [ ] ，MPa2?N701?則 : 5.0)/9(?d18.?滿 足 實 際 設 計 要 求 。3、 缸 筒 壁 厚 的 設 計缸 筒 直 接 承 受 壓 縮 空 氣 壓 力 ， 必 須 有 一 定 厚 度 。 一 般 氣 缸 缸 筒 壁 厚 與 內 徑 之比 小 于 或 等 于 1/10， 其 壁 厚 可 按 薄 壁 筒 公 式 計 算 :][2??pDP?式 中 :6- 缸 筒 壁 厚 ， mm- 氣 缸 內 徑 ， mm- 實 驗 壓 力 ， 取 , Papp5.1?材 料 為 :ZL3,[ ]=3MPa?代 入 己 知 數 據 ， 則 壁 厚 為 :2/?pDP?)(5.6)103(65m??取 ， 則 缸 筒 外 徑 為 :7?? )(8025.761mD???文件包含 CAD 圖紙和三維建模及說明書,咨詢 Q 197216396 或 11970985第 21 頁3.2 機械手手腕結構設計手 腕 是 連 接 手 部 和 手 臂 的 部 件 ， 它 的 作 用 是 調 整 或 改 變 工 件 的 方 位 ， 因 而 它具 有 獨 立 的 自 由 度 ， 以 使 機 械 手 適 應 復 雜 的 動 作 要 求 。 手 腕 自 由 度 的 選 用 與 機 械手 的 通 用 性 、 加 工 工 藝 要 求 、 工 件 放 置 方 位 和 定 位 精 度 等 許 多 因 素 有 關 。 由 于 本機 械 手 吸 取 的 工 件 是 水 平 放 置 ， 同 時 考 慮 到 通 用 性 ， 因 此 給 手 腕 設 一 繞 x軸 轉動 回 轉 運 動 才 可 滿 足 工 作 的 要 求 目 前 實 現 手 腕 回 轉 運
