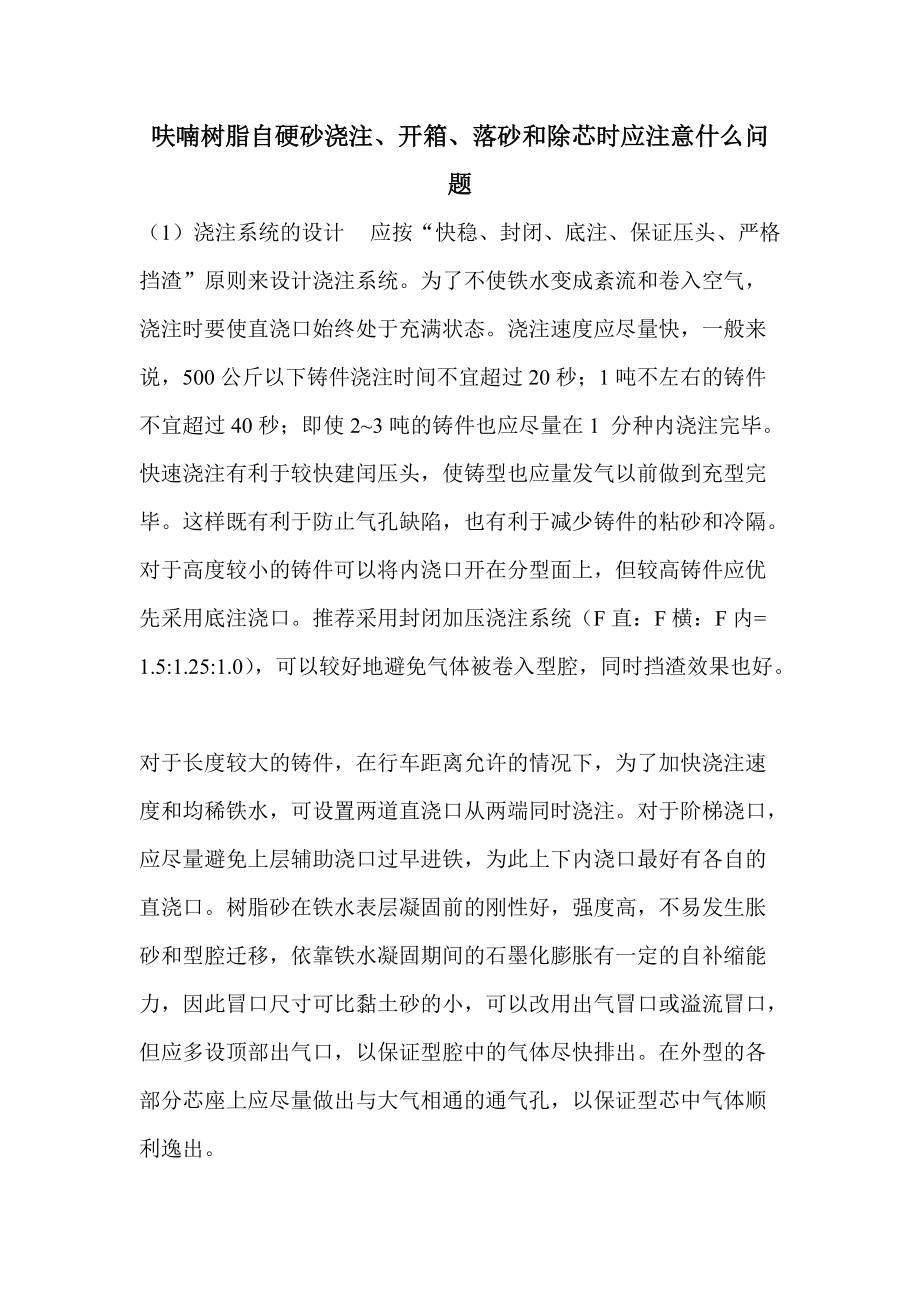

呋喃樹脂自硬砂澆注、開箱、落砂和除芯時(shí)應(yīng)注意什么問題

呋喃樹脂自硬砂澆注、開箱、落砂和除芯時(shí)應(yīng)注意什么問題（1）澆注系統(tǒng)的設(shè)計(jì) 應(yīng)按“快穩(wěn)、封閉、底注、保證壓頭、嚴(yán)格擋渣”原則來設(shè)計(jì)澆注系統(tǒng)。為了不使鐵水變成紊流和卷入空氣，澆注時(shí)要使直澆口始終處于充滿狀態(tài)。澆注速度應(yīng)盡量快，一般來說，500公斤以下鑄件澆注時(shí)間不宜超過20秒；1噸不左右的鑄件不宜超過40秒；即使23噸的鑄件也應(yīng)盡量在1 分種內(nèi)澆注完畢?？焖贊沧⒂欣谳^快建閏壓頭，使鑄型也應(yīng)量發(fā)氣以前做到充型完畢。這樣既有利于防止氣孔缺陷，也有利于減少鑄件的粘砂和冷隔。對(duì)于高度較小的鑄件可以將內(nèi)澆口開在分型面上，但較高鑄件應(yīng)優(yōu)先采用底注澆口。推薦采用封閉加壓澆注系統(tǒng)（F直：F橫：F內(nèi)= 1.5:1.25:1.0），可以較好地避免氣體被卷入型腔，同時(shí)擋渣效果也好。對(duì)于長度較大的鑄件，在行車距離允許的情況下，為了加快澆注速度和均稀鐵水，可設(shè)置兩道直澆口從兩端同時(shí)澆注。對(duì)于階梯澆口，應(yīng)盡量避免上層輔助澆口過早進(jìn)鐵，為此上下內(nèi)澆口最好有各自的直澆口。樹脂砂在鐵水表層凝固前的剛性好，強(qiáng)度高，不易發(fā)生脹砂和型腔遷移，依靠鐵水凝固期間的石墨化膨脹有一定的自補(bǔ)縮能力，因此冒口尺寸可比黏土砂的小，可以改用出氣冒口或溢流冒口，但應(yīng)多設(shè)頂部出氣口，以保證型腔中的氣體盡快排出。在外型的各部分芯座上應(yīng)盡量做出與大氣相通的通氣孔，以保證型芯中氣體順利逸出。（2）澆注 為了方便開箱，延長砂箱使用壽命，要求澆注后當(dāng)冒口圈和澆口杯凝固后，趁快將砂箱頂面溢流出的披縫鐵敲掉，并將澆口杯搬掉。（3）開箱 樹脂砂保溫性能好，澆注后鑄件冷卻較慢，對(duì)易裂和易產(chǎn)生白口的鑄件應(yīng)延長開箱時(shí)間。而對(duì)那些有硬度要求的鑄件則可適當(dāng)提早開箱或?qū)⒕植刻崆俺バ蜕?，使該部位裸露在空氣中冷卻。（4）落砂和除芯 原則上應(yīng)先開箱、吊出或翻出鑄件后，再將砂箱放在落砂機(jī)上落砂，以免鑄件被碰壞。 由于靠近鑄件的型砂層已潰散，所以落砂前開箱和取出鑄件并不十分困難。除芯作業(yè)因型砂的潰散，一般采用簡(jiǎn)單工具或風(fēng)槍即可。
