課題十三傳動軸的拆裝.ppt

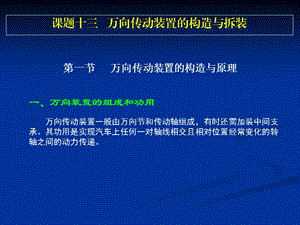

課題十三萬向傳動裝置的構造與拆裝 第一節萬向傳動裝置的構造與原理 一 萬向裝置的組成和功用萬向傳動裝置一般由萬向節和傳動軸組成 有時還需加裝中間支承 其功用是實現汽車上任何一對軸線相交且相對位置經常變化的轉軸之間的動力傳遞 組成萬向節傳動軸中間支承 萬向傳動裝置在汽車上應用于 變速器與驅動橋之間 如圖1a 變速器與分動器之間 如圖1b 轉向驅動橋 獨立懸架與非獨立懸架 中的主減速器與轉向驅動輪之間 如圖1c 圖1汽車傳動裝置系統中的應用與布置 轉向機構中的轉向軸與轉向器之間 萬向節分類 剛性萬向節 不等速萬向節 等速萬向節 準等速萬向節 撓性萬向節 十字軸式 三銷軸式 雙聯式 球叉式 球籠式 二 萬向節1 不等速萬向節 1 基本構造 圖2 為十字軸式剛性不等速萬向節 由萬向節叉 十字軸及滾針軸承 滾針和套筒 等組成 圖2十字軸式剛性不等速萬向節 十字軸式萬向節結構特點 軸承定位蓋板式擋圈式 軸承潤滑油嘴十字軸中空軸端凹槽密封裝置油封 2 萬向節傳動的等速條件 采用兩個十字軸式剛性萬向節 且在中間以傳動軸相連接 利用第二個萬向節的不等速效應抵消第一個萬向節的不等速效應 從而實現兩軸間的等速傳動 從運動學的原理分析可知 要達到這一目的 必須滿足以下兩個條件 圖3 圖3雙十字軸式萬向節等速傳動布置圖 萬向節裝配完畢后 可用手扳動十字軸進行檢驗 以轉動自如沒有松曠感覺為合適 若裝配過緊或過松 應查明原因 必要時應拆檢及重新裝配 2 準等速萬向節 常見的準等速萬向節結構形式有雙聯式萬向節和三銷軸式萬向節兩種 1 雙聯式萬向節 圖13 4 圖13 4雙聯式萬向節示意圖 2 三銷軸式萬向節 圖13 5 圖13 5三銷軸式準等速萬向節示意圖 3 等速萬向節等速萬向節的基本原理是從結構上保證萬向節在工作過程中 其傳力點始終處于兩軸交角的平分面上 這一原理可由圖13 6所示的一對大小相同的錐齒輪傳動來說明 1 球叉式萬向節 其構造如圖13 7所示 圖13 6等速萬向節傳動原理 圖13 7球叉式萬向節 2 球籠式萬向節 其構造如圖13 8所示 圖13 8球籠式萬向節 球籠式萬向節結構 3 自由三樞軸式萬向節 其結構如圖13 9所示 三個樞軸位于同一平面內成120 它們的軸線垂直于傳動軸并且與傳動軸軸線交于同一點 圖13 9自由三樞軸式萬向節 4 撓性萬向節 LS400轎車 部分皇冠轎車等轉向操縱機構中采用了撓性萬向節 圖13 10 圖13 10撓性萬向節 三 傳動軸和中間支承1 傳動軸 傳動軸一般有以下特點 1 由于變速器和驅動橋的相對位置經常發生變化 為了避免運動干涉 通常在傳動軸上用滑動花鍵聯接 以實現傳動軸總長度的變化 圖11 11 2 傳動軸是高速轉動件 為了避免由于離心力引起的劇烈振動 故要求傳動軸的質量沿圓周均勻分布 3 在發動機前置 后輪驅動的傳動系中廣泛采用的是空心傳動軸 在轉向驅動橋 斷開式驅動橋或微型汽車的萬向傳動裝置中 通常將傳動軸制成實心軸 圖11 11傳動軸 4 當傳動距離較長時 往往將傳動軸分段 當采用兩節傳動軸 三個萬向節時 有兩種布置形式 如圖13 12所示 2 中間支承 圖13 13所示為蜂窩軟墊式中間支承 這種支承結構簡單 效果良好 應用較廣泛 圖13 12雙節式傳動軸的布置形式 圖13 13蜂窩軟墊汽車傳動軸中間支承 有的汽車采用擺動式中間支承 圖13 14 圖13 14擺動式中間支承 第二節萬向傳動裝置的檢修 一 萬向節和伸縮節響1 現象 在汽車起步或車速突然改變時 傳動裝置發出 抗 的一聲 當汽車緩車時 傳動置發出 呱啦 呱啦 的響聲 2 原因 1 萬向節軸承因磨損或沖擊造成松曠 2 傳動軸伸縮節花鍵因磨損或沖擊造成松曠 3 萬向節凸緣盤連接螺栓松動 3 診斷方法 按下列方法診斷 其流程圖如圖13 15所示 圖13 15萬向節和伸縮節響診斷流程圖 二 傳動軸響1 現象 在萬向節與伸縮節技術狀況良好的情況下 傳動軸于汽車行駛中發出周期性響聲 車速越快時響聲越大 嚴重時車身發生抖振 甚至握轉向盤的手有麻木感 2 原因 1 傳動軸彎曲或軸管凹陷 2 傳動軸管與萬向節叉焊接時未找正或傳動軸未進行動平衡 3 傳動軸上的平衡片失落 4 伸縮節未按標記安裝 使傳動軸失去平衡 并有可能造成傳動軸兩端的叉不在同一平面上 5 中間支承吊架的固定螺栓或萬向節凸緣盤連接螺栓松動 使傳動軸位置偏斜 6 橡膠夾緊式中間支承緊固方法不妥 造成中間傳動軸前端偏離原軸線 3 檢修傳動軸軸管不得有裂紋及嚴重的凹癟 檢查傳動軸的彎曲變形 最大圓跳動為0 8 1 0mm 超過規定應對傳動軸進行校正或更換 傳動軸花鍵與滑動叉花鍵 凸緣叉與所配合花鍵的側隙 轎車應不大于0 15mm 其他類型的汽車應不大于0 30mm 裝配后應能滑動自如 總結 汽車起步或變速時有撞擊聲 汽車行駛時有異響 汽車行駛時有異響且車身抖動 在轉矩傳遞方向上有較大的間隙導致 間隙在哪 十字軸與軸承傳動軸與滑動叉螺栓松動 與傳動部件的故障有關 傳動軸的中間支承萬向節裝配過緊 更嚴重的傳動部件的故障 主要是振動導致 傳動軸彎曲變形傳動軸不平衡中間支承損壞嚴重 故障現象 故障原因 故障分析
