廣東省中山市高中物理 第一章 運動的描述 第六節 用圖像描述直線運動學案粵教版必修1.doc

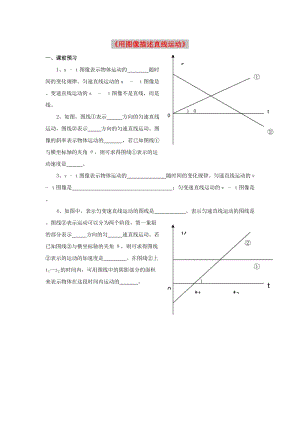

《用圖像描述直線運動》 ）θ s t ① ② 0 一、課前預習 1、s - t圖像表示物體運動的 隨時間的變化規律。勻速直線運動的s - t圖像是 。變速直線運動的s - t圖像不是直線，而是 線。 2、如圖，圖線①表示 方向的勻速直線運動，圖線②表示 方向的勻速直線運動。圖像的斜率表示物體運動的 ，若已知圖線①與橫坐標軸的夾角θ，則可求得圖線①表示的運動速度是 。 3、v - t圖像表示物體運動的 隨時間的變化規律。勻速直線運動的v - t圖像是 ；勻變速直線運動的v - t圖像是 。 t1 t2 ① ② ）θ V t 0 4、如圖中，表示勻變速直線運動的圖線是 ，表示勻速直線運動的圖線是 。圖線②表示運動可以分為兩個階段，第一象限的部分表示 方向的勻 速直線運動。若已知圖線②與橫坐標軸的夾角θ，則可求得圖線②表示的運動的加速度是 。在圖線②上t1—t2的時間內，可用圖線中的陰影部分的面積來表示物體在這段時間內運動的 。 圖象內容 位移圖象 速度圖象 坐標軸 橫軸表示時間 縱軸表示位移 橫軸表示時間 縱軸表示速度 點 表示某時刻質點所處的位置 表示某時刻質點的速度 線 表示一段時間內質點位置的變化情況 表示一段時間內質點速度的變化情況 面 圖線與橫軸所圍的面積表示在一段時間內質點所通過的位移 圖線的斜率 表示質點運動的速度 表示質點運動的加速度 圖線的截距 表示質點的初始位置 表示質點的初速度 兩條圖線的交點 表示兩質點相遇的時刻和位置 表示兩質點在此時刻速度相同 二、例題精析 例1、請同學們看圖，說出各圖像表示的運動過程和物理意義。 例2、如圖所示，是一個物體向東運動的速度圖象，由圖可知0～10s內物體做 運動，加速度大小是_______，方向是_____ ；在10s～40s內物體的加速度大小是_ ____；在40s～60s內物體的加速度大小是____ _______，方向是____________ ，發生的位移是 。 三、習題鞏固 ●基礎題 1、 甲、乙兩物體朝同一方向做勻速直線運動，已知甲的速度大于乙的速度，t＝0時，乙在甲之前一定距離處，則兩個物體運動的位移圖像應是: 2、下列說法正確的是: A、位移圖象是指點運動的軌跡； B、速度圖象是是質點運動的軌跡； C、利用位移圖象可以知道發生任一位移所需的時間； D、利用位移圖象中直線斜率的大小可以比較加速度的大小，斜率越大，加速度也越大； 3、如圖所示是某物體運動過程的v－t圖象，以下說法正確的是： A. 物體運動的速度越來越小； B. 物體運動的速度越來越大，加速度不變； C. 物體運動的速度越來越大，加速度越來越?。? D. 物體運動的速度越來越大，加速度也越來大； 4、如圖為某物體做直線運動的圖象，關于這個物體在4s內運動的情況，下列說法中正確的是： A. 物體始終向同一方向運動； B. 加速度大小不變，方向與初速度方向相同； C. 2s末物體離出發點最遠； D. 4s內通過的路程為4m，位移為零； 5、如圖示，是甲、乙兩質點的v—t圖象，由圖可知： A．t=O時刻，甲的速度大； B．甲、乙兩質點都做勻加速直線運動； C．相等時間內乙的速度改變大； D．在5s末以前甲質點速度大； t/s 10 0 -10 V（m/s） 6、某物體沿直線運動的v-t圖象如圖所示，由圖可以看出物體: A． 沿直線向一個方向運動； B． 沿直線做往復運動； C． 加速度大小不變； D． 做勻速直線運動； ●拓展題 7、甲乙兩物體在同一直線上運動的。x-t圖象如圖所示，以甲的出發點為原點，出發時刻為計時起點則從圖象可以看出： A．甲乙同時出發； B．乙比甲先出發； C．甲開始運動時，乙在甲前面x0處； D．甲在中途停了一會兒，但最后還是追上了乙； 8、如圖是A，B兩個物體從同一地點向同一方向做勻加速直線運動的速度圖象．從圖可知A物體運動初速度是___________m/s，加速度是_________m/s2。B物體運動初速度是________m/s，加速度是________m/s2 ,A比B ______運動_____s，當B物體開始運動時，A，B間距s0=________m。
