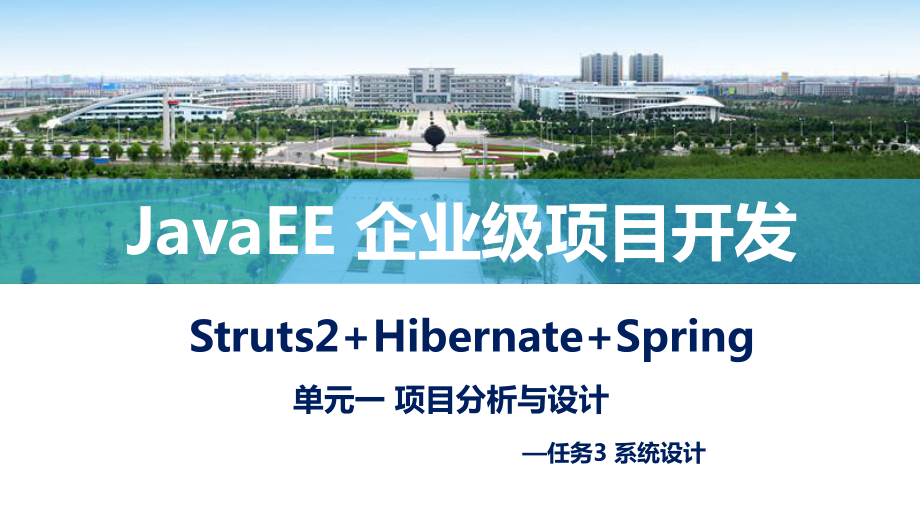

1、Struts2+Hibernate+SpringJavaEE 企業級項目開發單元一 項目分析與設計任務3 系統設計1任務簡介任務簡介2任務分析任務分析3相關支撐知識相關支撐知識4任務小結任務小結目錄頁第1頁任務3 系統設計過渡頁第2頁過渡頁任務簡介任務3 系統設計任務簡介本任務主要：p學習軟件設計、總體設計、數據庫設計、詳細設計；p能設計高校辦公自動化管理系統總體結構、數據庫；p以日志管理模塊為例說明系統的詳細設計步驟。第3頁過渡頁第4頁過渡頁任務分析任務3 系統設計任務分析p 系統設計：在需求分析的基礎上，解決將要構造的系統如何完成需求分析階段所具有的功能，具體怎樣做才能完成這些任務。p 系
2、統設計通常分為兩個階段：概要設計階段和詳細設計階段。l概要設計是針對系統的整體架構設計。l詳細設計重點是功能模塊設計、數據庫設計、用戶界面設計、數據結構與算法設計等，主要針對每個具體業務功能點如何實現。p 本任務系統設計主要包括：系統的總體設計、系統功能結構設計、數據庫設計、系統的詳細設計。第5頁過渡頁第6頁過渡頁相關支撐知識任務3 系統設計相關支撐知識p 系統設計是新系統的物理設計階段。l根據系統需求分析階段所確定的新系統的邏輯模型、功能要求，在用戶提供的環境條件下，設計出一個能在計算機網絡環境上實施的方案，即建立新系統的物理模型。p 主要目的：明確軟件系統“如何做”；p 主要任務：設計軟件
3、系統的模塊層次結構，設計數據庫的結構以及設計模塊的控制流程。分兩個步驟：l概要設計：解決軟件系統的模塊劃分和模塊的層次結構以及數據庫設計；l詳細設計：解決每個模塊的控制流程，內部算法和數據結構的設計。l完成概要設計說明書和設計說明，也可合并為設計說明書。 第7頁一軟件設計任務3 系統設計相關支撐知識p 主要內容包括：l確定設計方針和方法；l將系統分解為若干子系統、確定各子系統的目標、功能及其相互關系；l確定對子系統的管理體制和控制方式；l確定對各子系統進行技術設計和評價；l確定對全系統進行技術設計和評價等。第8頁一軟件設計任務3 系統設計相關支撐知識p 總體設計的主要任務：把需求分析得到的DF
4、D轉換為軟件結構和數據結構。l設計軟件結構的具體任務是：將一個復雜系統按功能進行模塊劃分、建立模塊的層次結構及調用關系、確定模塊間的接口及人機界面等。l數據結構的設計包括：數據特征的描述、確定數據的結構特性、以及數據庫的設計。第9頁二總體設計任務3 系統設計相關支撐知識p 總體設計基本過程包括三個方面的設計：l首先是系統構架設計，用于定義組成系統的子系統，以及對子系統的控制、子系統之間的通信和數據環境等；l然后是軟件結構的設計，用于定義構造子系統的功能模塊、模塊接口、模塊之間的調用與返回關系。l最后是數據結構的設計，包括數據結構、數據庫結構等。第10頁二總體設計任務3 系統設計相關支撐知識p
5、總體設計要求：l建立在需求分析基礎之上，軟件需求文檔是軟件概要設計的前提條件。p 總體設計階段的任務主要有以下幾個方面：l制定規范；l系統構架設計；l軟件結構設計；l公共數據結構設計；l安全性設計、故障處理設計、可維護性設計；l編寫文檔等。第11頁二總體設計任務3 系統設計相關支撐知識p 數據庫設計：是指對于一個給定的應用環境，構造最優的數據庫模式，建立數據庫及其應用系統，使之能夠有效地存儲數據，滿足各種用戶的應用需求（信息要求和處理要求）。p 數據庫設計基本步驟：l需求分析階段 l概念結構設計階段 l邏輯結構設計階段 l數據庫物理設計階段l數據庫實施階段 第12頁三數據庫設計任務3 系統設計
6、相關支撐知識第13頁三數據庫設計p 需求收集和分析，結果得到數據字典描述的數據需求和數據流圖描述的處理需求。 p 需求分析的重點是調查、收集與分析用戶在數據管理中的信息要求、處理要求、安全性與完整性要求。需求分析階段任務3 系統設計相關支撐知識第14頁三數據庫設計p 通過對用戶需求進行綜合、歸納與抽象，形成一個獨立于具體DBMS的概念模型，可以用E-R圖表示。概念結構設計階段任務3 系統設計相關支撐知識第15頁三數據庫設計p 將概念結構轉換為某個DBMS所支持的數據模型（例如關系模型），并對其進行優化。p 設計邏輯結構應該選擇最適于描述與表達相應概念結構的數據模型，然后選擇最合適的DBMS。p
7、 E-R圖轉換為關系模型實際上就是要將實體、實體的屬性和實體之間的聯系轉化為關系模式。邏輯結構設計階段任務3 系統設計相關支撐知識第16頁三數據庫設計p 為邏輯數據模型選取一個最適合應用環境的物理結構（包括存儲結構和存取方法）。p 根據DBMS特點和處理的需要，進行物理存儲安排，設計索引，形成數據庫內模式。數據庫物理設計階段任務3 系統設計相關支撐知識第17頁三數據庫設計p 運用DBMS提供的數據語言（例如SQL）及其宿主語言（例如C），根據邏輯設計和物理設計的結果建立數據庫，編制與調試應用程序，組織數據入庫，并進行試運行。p 數據庫實施主要包括以下工作：l用DDL定義數據庫結構；l組織數據入
8、庫 ；l編制與調試應用程序；l數據庫試運行 。數據庫實施階段任務3 系統設計相關支撐知識第18頁四詳細設計p 詳細設計主要任務：設計每個模塊的實現算法、所需局部數據結構。p 詳細設計的目標有兩個：l實現模塊功能的算法邏輯正確；l算法描述簡明易懂。p 詳細設計的基本任務：l為每個模塊進行詳細的算法設計；l為模塊內的數據結構進行設計；l為數據結構進行物理設計，即確定數據庫的物理結構；l其他設計：代碼設計、輸入/輸出格式設計、人機對話設計；l編寫詳細設計說明書；l評審。對處理過程的算法和數據庫的物理結構都要評審。過渡頁第19頁過渡頁任務小結任務3 系統設計任務小結能力目標第20頁1什么是軟件設計2總體設計主要任務、基本過程和主要內容3數據庫設計主要任務、設計過程4詳細設計主要目標、基本任務謝謝觀看
