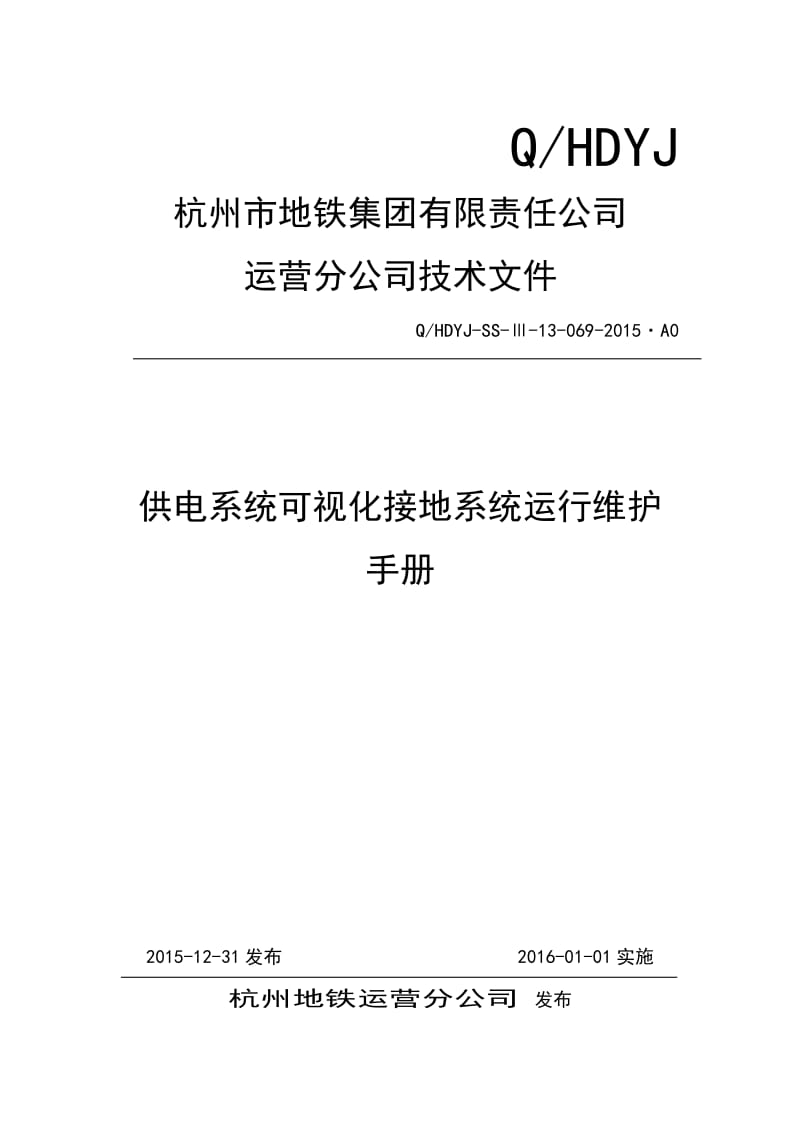

Q/HDYJ 杭州市地鐵集團有限責任公司 運營分公司技術文件 Q/HDYJ-SS-Ⅲ-13-069-2015A0 供電系統可視化接地系統運行維護手冊 2015-12-31發布 2016-01-01實施 杭州地鐵運營分公司 發布 目錄 1 目的 - 3 - 2 適用范圍 - 3 - 3 引用文件 - 3 - 4 作業對象 - 3 - 5 系統劃分 - 3 - 6 可視化接地系統操作規定 - 3 - 7 可視化接地系統檢修規定 - 10 - 8 可視化接地系統故障應急預案 - 10 - 附加說明 - 12 - 供電系統可視化接地系統運行維護手冊 1 目的 為了規范供電系統可視化接地系統設備的操作、運行、維護及應急故障處理作業，特編制此手冊。 2 適用范圍 本手冊適用于杭州地鐵供電系統可視化接地系統的維護保養和應急處理作業。從事地鐵高壓供電的員工必須嚴格執行。 3 引用文件 《高壓供電維修規程（A0版）》 《供電維修細則（A0版）》 《高壓供電維修安全細則（A0版）》 《可視化接地系統》設備使用說明書 4 作業對象 杭州地鐵供電系統可視化接地系統。 5 系統劃分 可視化接地系統設備管轄權歸供電中心所有；任何在可視化接地系統上進行的作業都必須得到供電中心的批準。 6 可視化接地系統操作規定 6.1操作一般規定 6.1.1可視化接地系統倒閘操作是指可視化接地系統電氣設備運行狀態的變動，倒閘操作必須有電力調度或DCC電力值班員的命令。 6.1.2 可視化接地系統的一切倒閘操作必須由兩人執行，一人操作，一人監護，監護人由具有一定資質和操作技能者擔任。 6.1.3正常的設備操作或檢修應由電力調度或DCC電力值班員根據操作或檢修內容下達命令，發令給供電中心運行人員或檢修人員確認后執行。 6.1.4 電力調度或DCC電力值班員在下令時要對照供電中心可視化接地系統監控調度端后臺相關界面逐項檢查，不得主觀臆測。如發現疑問或?qū)υO(shè)備運行狀態不清楚時，應與現場人員聯系，共同核實設備的運行狀態，以保證正確操作。 6.1.5供電中心操作人員在決定系統倒閘操作前，應及時與電力調度或DCC電力值班員取得聯系，確認倒閘操作的供電分區的供電狀態；在得到現場操作完畢的匯報后，應及時核對供電中心可視化接地系統監控調度端后臺機界面的顯示狀態是否正確。 6.1.6有計劃的倒閘操作，電力調度或DCC電力值班員應在10分鐘前通知運行人員作好操作配合準備。嚴禁約時進行操作。 6.1.7正常的倒閘操作應避免在交接班時進行，如遇特殊情況應延遲交接班時間。如接班后一小時內進行的倒閘操作，應由上一班對此次作業進行核對，與下一班對此次任務進行確認，并交由下一班人員進行執行。 6.1.8倒閘操作人員進行操作時，若聽到電力調度或DCC電力值班員電話鈴響，應立即停止操作，迅速接聽電話，問清原因后才繼續操作。在操作過程中，若發現設備有異常情況或操作順序有問題而危及人身、設備或系統安全時，應立即停止并報告電力調度或DCC電力值班員。 6.1.9在操作過程中發生異常情況或發生誤操作時，操作人員應立即停止操作，并報告電力調度或OCC電力值班員。當發生威脅人身或設備安全時，可先采取必要措施，如切斷電源等，然后報告電力調度或DCC電力值班員。 6.1.10在可視化接地系統一次進行手動操作時均必需戴絕緣手套，穿絕緣靴。 6.1.11在進行可視化接地系統本體操作時，故障指示燈應處于熄滅狀態，如故障指示燈亮，則應立即停止操作，待故障解除后方可操作。 6.2遠程操作 6.2.1操作前檢查 操作前觀察供電中心調度端后臺機與各開關的通信狀態應正常，確認個開關的“遠方/就地”操作位置應處于“遠方”位置。 操作前，應確認各開關視頻實際位置應與供電中心調度端后臺機位置處于相符狀態。 6.2.2操作流程 初始登陸密碼：123 初始操作密碼：1234 所有分合閘操作，必須要做選線投入成功后的30S內完成，否則需要重新進行選線操作。 操作方式——調度 點擊”登陸”按鈕 登陸運行系統 選擇所要操作的站名進入系統 確認視頻畫面開關位置 點擊開關編號按鈕 進入操作界面 點擊”選線按鈕” 選線投入成功，此按鈕 分閘操作 閃爍并維持30S 點擊”分閘按鈕” 合閘操作 點擊”驗電”按鈕 輸入操作口令 一次無電 一次帶電 （文字和語言提示：驗電完成， 一次電完成，一次帶電無法操作） （文字和語言提示： 驗無電可進行操作 ） 點擊”合閘”按鈕 無法操作 輸入操作口令 文字和語言提示：操作完成， 請確認開關狀態 注銷用戶登陸 6.3站級操作 6.3.1操作前檢查 操作前，應確認各開關視頻實際位置應與后臺機位置處于相符狀態。 操作前觀察站級控制箱盤面上接地指示燈時候?yàn)殚W爍狀態，如果不為閃爍狀態則說明站級控制箱與接地裝置通訊中斷，此時不能成功操作接地開關。 6.3.2盤控操作流程 所有分合閘操作，必須要做選線投入成功后的30S內完成，否則需要重新進行選線操作。 按下選線/驗電按鈕 操作方式——盤控 一次帶電 一次無電 （信號提示：指示燈長亮30S （信號提示：指示燈閃爍30S 語音提示：接地開關選中 語音提示：接地開關選中 操作無效 驗明無電可進行操作） 操作無效 驗明有電不可操作） 旋轉鑰匙開關 分閘操作 合閘操作 操作成功 操作成功 語音提示：接地開關由 語音提示：接地開關由 拔出鑰匙關閉箱門 分到合 合到分 6.3.3觸控操作流程 初始登陸密碼：123 初始操作密碼：1234 所有分合閘操作，必須要做選線投入成功后的30S內完成，否則需要重新進行選線操作。 操作方式——觸控 點擊”登陸”按鈕 登陸運行系統 點擊開關編號按鈕 進入操作界面 點擊”選線按鈕” 選線投入成功，此按鈕 分閘操作 閃爍并維持30S 點擊”分閘按鈕” 合閘操作 點擊”驗電”按鈕 輸入操作口令 一次無電 一次帶電 （文字和語言提示：驗電完成，一次 （文字和語言提示：驗 無電可進行操作 ） 電完成，一次帶電， 無法操作） 點擊”合閘”按鈕 無法操作 輸入操作口令 文字和語言提示：操作完成，請確認開關 關閉箱門 注銷用戶登陸 狀態 6.4本體電動操作 6.4.1在進行本體電動操作時必須穿戴絕緣靴； 6.4.2在進行本體電動操作前應首先核對設備編號； 6.4.3操作前檢查 操作前，應先確認開關實際狀態。 故障指示燈應處于熄滅狀態。 6.4.4本體電動操作流程 本體電動操作前，必須拿好箱門鑰匙。 操作方式——本體電動 到達現場，打開本體箱門 “高壓帶電”/“閉鎖”指示燈亮 “高壓帶電”指示燈滅 “閉鎖”指示燈滅 “遠方/就地”打至“就地” 無法操作 “電動/手動/閉鎖”打至“電動” 旋轉旋鈕“分閘” 旋轉旋鈕“合閘” 操作完成，請確認開關狀態 確認“電動/手動/閉鎖”在“電動”位 關閉箱門 6.5本體手動操作 6.5.1在進行本體手動操作時必須戴絕緣手套、穿絕緣靴； 6.5.2在進行本體手動操作前應首先核對設備編號； 6.5.3操作前檢查 操作前，應先確認開關實際狀態。 操作前，必須進行一次高壓部分的驗電。 故障指示燈應處于熄滅狀態。 6.5.4本體手動操作流程 本體手動操作前，必須拿好箱門鑰匙和專用手動操作手柄。 操作方式——本體手動 到達現場，打開本體箱門 “高壓帶電”指示燈滅 “閉鎖”指示燈滅 “高壓帶電”/“閉鎖”指示燈亮 無法操作 將“電動/手動/閉鎖”打至“手動” 對一次靜觸頭進行驗電 驗明有電 禁止進行手動合閘 驗明無電 將手動離合手柄打“脫開”位置 插入專用手柄，順時針旋轉完成“分閘” 插入專用手柄，逆時針旋轉完成“合閘” 操作完成，請確認開關狀態 將“電動/手動/閉鎖”打在“電動”位 關閉箱門  7 可視化接地系統檢修規定 7.1在進行正常的設備檢修前必須按照《施工檢修管理辦法》進行計劃提報； 7.2可視化接地系統調度端后臺檢修 7.2.1在進行可視化接地系統調度端后臺硬件檢修或重新安裝系統時，應先將其網絡通信切斷，以防造成系統的誤動作； 7.2.2在進行可視化接地系統調度端后臺軟件及設備調試時，應安排人員到達相應的設備終端進行確認。 7.3可視化接地系統變電所內站級后臺檢修 7.3.1在進行可視化系統變電所內站級后臺檢修時，應現將“盤控/觸控/遠控”轉換方式打至“觸控”； 7.3.2在進行可視化接地系統變電所內站級后臺硬件檢修或重新安裝系統時，應先將其網絡通信切斷，以防造成系統的誤動作； 7.3.3在進行可視化接地系統變電所內站級后臺軟件及設備調試時，應安排人員到達相應的設備終端進行確認。 7.4可視化接地系統本體檢修 7.4.1在進行可視化接地系統設備本體檢修前必須將所對應的接觸網供電單元停電，并在相應的位置懸掛接地線； 7.4.2在進行可視化接地系統設備本體檢修時應將其“電動/手動/閉鎖”打在“閉鎖”位，以防他人對設備進行操作。 8 可視化接地系統故障應急預案 8.1遠程無法操作時，應安排供電中心人員立即到達變電所內進行站級操作，并立即對故障進行組織搶修； 8.2 站級無法操作時，應安排供電中心人員立即到達軌行區現場進行本體電動操作，并立即對故障進行組織搶修； 8.3軌行區現場本體無法電動操作時，應安排供電中心人員立即進行本體手動操作，并立即對故障進行組織搶修； 8.4因系統損壞，無法進行本體手動操作，設備處于合閘位置時；應立即組織供電中心接觸網專業人員將其相對應的一次進線電纜從其接觸網上網隔離開關處進行拆除，并將其固定牢固并接地，同時將可視化接地系統設備本體的“電動/手動/閉鎖”打在“閉鎖”位，并立即對故障進行組織搶修。在故障未解除前，不得將可視化接地系統進行投入運行。 8.5因系統損壞，無法進行本體手動操作，設備處于分閘位置時；應將其操作電源進行斷電，并將可視化接地系統設備本體的“電動/手動/閉鎖”打在“閉鎖”位，并立即對故障進行組織搶修。在故障未解除前，不得將可視化接地系統進行投入運行。 8.6因系統絕緣故障，引起接觸網短路。應立即組織供電中心接觸網專業人員將其相對應的一次進線電纜從其接觸網上網隔離開關處進行拆除，并將其固定牢固并接地，同時將可視化接地系統設備本體的“電動/手動/閉鎖”打在“閉鎖”位，并立即對故障進行組織搶修。在故障未解除前，不得將可視化接地系統進行投入運行。 8.7因可視化接地系統故障導致設備無法正常使用時，供電中心應安排人員進行人工掛、拆接地線的操作，以確保施工安全。 附加說明 本技術文件由技術委員會提出 本技術文件由杭州地鐵運營分公司設施保障部負責解釋 本文件主要起草人：顏海波、徐 為 本文件主要審核人：李軍智、吳 啟
