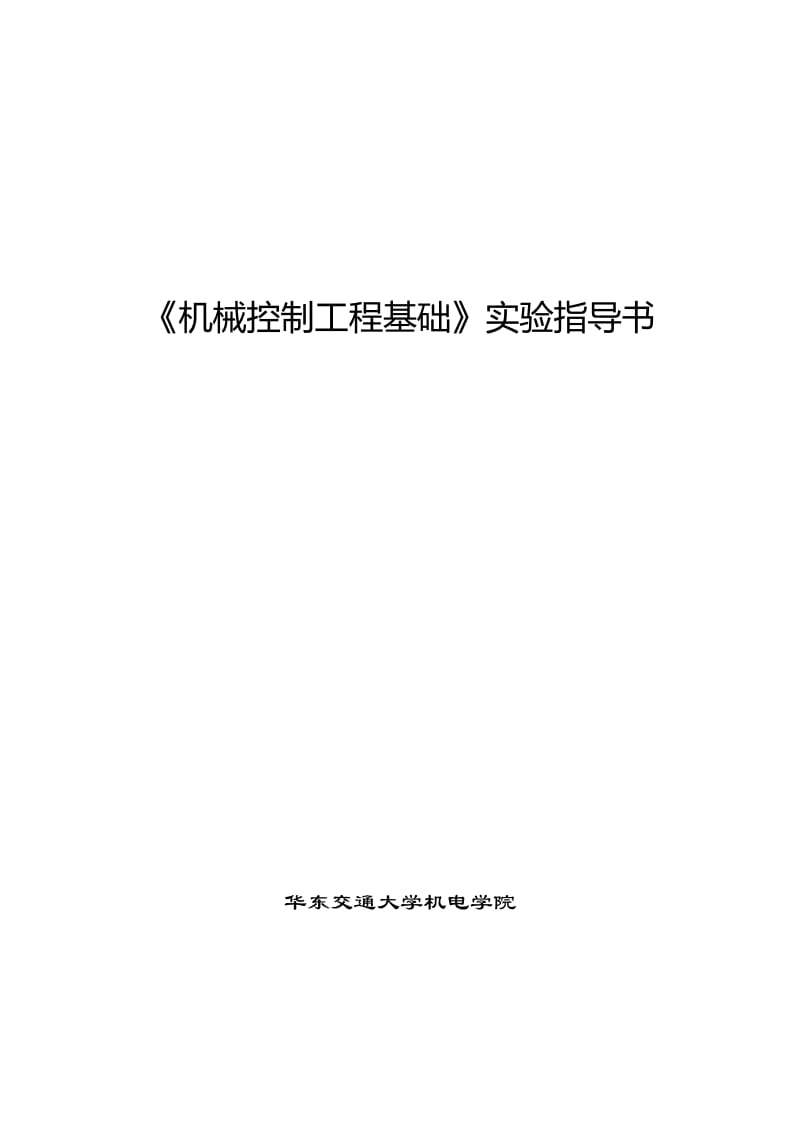

《機械控制工程基礎》實驗指導書 華東交通大學機電學院  實驗一 典型環節模擬 一、實驗目的 ①了解、掌握計算機模擬典型環節的基本方法。 ②熟悉各種典型環節的階躍響應曲線。 ③了解各種參數變化對典型環節動態特性的影響。 ④了解計算機輔助分析和設計的特點與優點 二、實驗要求 ①通過計算機的仿真圖形觀測各種典型環節時域響應曲線。 ②改變參數，觀測參數變化時對典型環節時域響應的影響。 ④對實驗程序加上注釋，寫出實驗報告。 三、實驗內容 一般來講，線性連續控制系統通常都是由一些典型環節構成的，這些典型環節有比例環節、積分環節、一階微分環節、慣性環節、振蕩環節、延遲環節等。下面分別對其性能進行仿真（建議實驗程序在M文件中用單步執行的方式執行程序，以便于分析）： 1）比例環節 比例環節的傳遞函數為： 編程分析當k=1～10時，比例環節在時域的情況： ①當輸人信號是單位階躍信號時，比例環節的輸出曲線（單位階躍響應曲線）是什么形狀呢？實驗程序如下： for k=1:1:10 num=k; den=1; G=tf(num,den); step(G); hold on; end 在M文件的窗口中，輸入程序，錄入程序完成后，保存該M文件，在彈出的“保存為”窗工中輸人M文件名bl.m（也可以自己取文件名），選擇存放該M文件的路徑，就可以完成保存工作，然后單擊“Tools”菜單中的“Run”，將在step圖形窗口中顯示出響應圖形。試分析系統的輸出信號的特點。 2）積分環節 積分環節的傳遞函數為： ① 當輸人信號是單位階躍信號時，積分環節的仿真程序如下： num=1; den=[1,0]; G=tf(num,den); step(G) 執行程序，試分析系統的輸出信號的特點。若G(s)=k/s，編程分析當K=1～10時，在單位階躍信號激勵下，積分環節時域響應的情況。 3）一階微分環節 一階微分環節的傳遞函數為： ①當輸入信號是單位階躍信號時，一階微分環節的輸出在MATLAB的函數step（）中是無法繪制的。為了能夠進行仿真，設置一個極點p，該極點｜P｜＞＞1／T，設極點P=－1000，T取值范圍為：1～10。 實驗程序如下： for T=1:1:10; num=[T,1]; den=[0.0001,1]; G=tf(num,den); Step(G); Hols on; 試分析一階微分環節階躍響應的特點以及T值的作用。 4）慣性環節 慣性環節的傳遞函數為: ①當輸人信號是單位階躍信號時，慣性環節的單位階躍響應曲線是什么形狀呢？ 實驗程序： for T=1:1:10; num=[1]; den=[T,1]; G=tf(num,den); Step(G); Hols on; end 分析慣性環節的時間常數T與響應到達穩態值時間之間的關系。 5）振蕩環節 振蕩環節的傳遞函數為： ①當輸入信號是單位階躍信號時，振蕩環節的單位階躍響應曲線是什么形狀呢？ 實驗參考程序如下(其中，T=6，ξ=0.1,0.4,0.7) for T=6; for zeta=[0.1,0.4,0.7]; num=[1]; den=[T^2,2*T*zeta,1]; G=tf(num,den); Step(G); Hols on; End end 分析阻尼系數ξ對單位階躍響應的影響 實驗二 控制系統時域仿真和穩定性研究 凡是能用二階微分方程描述的控制系統，都稱為二階控制系統。 典型二階控制系統的閉環傳遞函數為： 當0＜ξ＜1時，二階控制系統被稱為欠阻尼系統；當ξ＝1時，稱為臨界阻尼系統；當ξ＞1時，稱為過阻尼系統。 典型二階控制系統的閉環傳遞函數有兩個可選參數：ξ和ωn，根據不同的ξ和ωn的參數值，對二階控制系統時域仿真和穩定性進行研究。 一、實驗目的 ①熟悉二階控制系統的階躍響應曲線。 ②理解ξ和ωn參數變化對系統動態特性的影響。 二、實驗要求 ①通過計算機的仿真圖形觀測二階控制系統的時域響應曲線。 ②改變ξ和ωn，觀測參數變化時對典型環節時域響應的影響。 ② 對實驗程序加上注釋，寫出實驗報告。 三、實驗內容 1）二階控制系統時域響應和穩定性的仿真 在程序中，阻尼比ξ用變量zeta來表示。 當ωn=1，ξ＝0.1，0.3，0.5，0.7，0.9,1.0,2.0時的單位階躍響應實驗程序： ωn=1; kos= [0.1:0.2:0.9,1.0,2.0] for zeta = kos num=ωn^2; den=[1,2*zeta*ωn,ωn^2]; G=tf(num,den); Step(G); Hols on; end title(‘step response’) 應用impulse（）函數，同樣可以對二階控制系統進行單位脈沖響應的仿真和分析。 繪制ωn＝6, ξ＝0.7時的單位脈沖響應曲線，比較這些曲線的特點 實驗程序： wn=6 zeta=0.7 figure(1) hold on num=wn .^2 den=[1，2*zeta*wn，wn .^2] impulse(num,den) title(‘impulse response’) 2）二階控制系統穩定性的仿真 對二階系統， ＝6，繪制分別為0.7, 1.0,2.0情況下系統的零極點圖，判定系統的穩定性，并比較極點的分布特征。 實驗程序： wn=6 zeta=[0.7 1.0 2.0] num=[wn*wn] for i=1:3 figure(i) den=[1 2*zeta(i)*wn wn*wn] pzmap(num den) grid end 實驗三、計算機輔助頻域仿真分析 一、實驗目的 ①熟悉各種典型環節的頻域響應的曲線 ②學習采用MATLAB繪制和分析系統頻率特性圖 二、實驗要求 ①通過計算機的仿真圖形觀測各典型環節的頻率特性曲線及系統的開環頻率特性曲線 ②對實驗程序加上注釋，寫出實驗報告。 三、實驗內容 1） 利用頻域分析函數繪制各典型環節的頻率特性圖 Bode（） 繪制Bode圖 Nyquist（） 繪制Nyquist圖 2） 已知控制系統的開環傳遞函數為，繪制系統開環頻率特性的極坐標圖。 實驗程序： num=[2] den=[1 1 0] w=logspace(-1,2) nyquist(num,den,w) grid 3） 已知控制系統的開環傳遞函數為，用SIMULINK建模，利用模型文件繪制BODE圖、NYQUIST圖、脈沖響應、階躍響應。試建立模型文件和M文件 實驗程序： （1） SIMULINK窗口內構筑已知的開環系統模型，并以文件名“moxig”進行保存。 （2） 建立M文件 [a b c d]=Linmod(‘moxing’) sys=ss (a,b,c,d) sys=tf(sys) figure,bode(sys) figure,nyquist(sys) figure,step(sys) figure,impulse(sys) 實驗四 系統校正 一、實驗目的 ① 理解系統校正的作用； ② 掌握PID控制器的設計方法； 二、實驗要求 ①仔細檢查系統硬件連接，調整控制參數直至獲得較好的控制效果； ②認真完成實驗并提交實驗報告，分析理論結果與實際結果的差異。 三、實驗內容 針對直線一級倒立擺，設計PID控制器，尋找合適的PID控制參數 1、 1. 根據建模結果仔細計算并尋找合適的理論PID控制參數 2. 進行仿真實驗，通過調節PID參數仔細觀察思考控制器參數對系統瞬態響應和穩態響應的影響，找出幾組合適的控制器參數作為實際控制的參數。 3. 通過調整參數可以控制擺桿堅直向上，此時可能需要用手輕輕扶一下擺桿，以免小車“撞墻”。 4. 如果控制效果不理想，調整控制器參數，直至獲得較好的控制效果。 附錄 Matlab基礎 關于MATLAB MATLAB是Matrix laboratory的縮寫，是美國的MATHWORK公司開發的一種進行科學和工程計算的交互式程序語言。1984年推出第一個商業版本，到現在已經到了6.1版本，功能日趨完善和強大。主要適用于矩陣運算及控制和信息處理領域的分析設計。另外還包括仿真、系統辨識、神經元網絡、模糊控制等工具箱。其中Simulink仿真工具箱可以利用圖形界面和框圖來編程和仿真。 運行MATLAB程序的流程 ? MATLAB軟件通常工作在交互狀態下，當鍵入一條命令后，MATLAB系統立即執行該命令并在屏幕上顯示結果； ? MATLAB系統也可以執行儲存在文件中的命令序列。這兩種工作方式構成了系統的解釋環境。 數字運算 MATLAB可以像計算器一樣直接進行數學運算。 在MATLAB命令窗口內輸入： 80*0.8+16*12.2 ans = 259.2000 幫助命令help MATLAB提供了大量的函數和命令，如果想記住所有的函數及其調用格式幾乎是不可能的。在線幫助可以由help 命令來獲得。在MATLAB 的命令窗口直接鍵入help即可得到所有的幫助主題。如果要對某一命令或函數進行查詢，直接在help后跟上該命令或函數即可。 變量的命名規則 變量名對大小寫敏感。 變量名的首字符必須是字母。 每個變更名最多可包含19個字符。函數的命名規則與變量相同。 表達式 MTLAB對使用者鍵入的表達式進行翻譯和計算，語句的形式通常為： 變量=表達式； 或簡單地寫作： 表達式； 其中分號是可選的，如果該語句的最后一個字符是分號，則在執行詞句時不在屏幕上顯示結果。 表達式是由運算符，函數以及變量名組成。例如：z=r*sin(x) 簡單矩陣的輸入 矩陣不需維數說明和類型定義，存儲單元完全由計算機自動分配。輸入矩陣最簡單的方法是輸入矩陣的元素表，每個元素之間用空格或逗號隔開，用“；”號作為元素表中每一行的結束符，并用[ ]將元素表括起來。 例如，輸入語句：a=[1 2 3；4 5 6；7 8 9] 則結果為：a = 1 2 3 4 5 6 7 8 9 向量的產生 冒號是MATLAB中一個重要的字符。 語句：x=1:5 產生一個行向量，其元素為1至5的數，每個數較前一數字遞增1。即： x=[1 2 3 4 5 ]，增量也可以是其它數。 如：y=[0：2：10] 則 y=[0,2,4,6,8,10] 矩陣操作 1、轉置： 若a=[1 2 3;4 5 6] b=a 得b = 1 4 2 5 3 6 2、求逆(inverse) 使用函數inv(a),例如： a=[1 2 0; 2 5 -1; 4 10 -1] inv(a) ans = 5 2 -2 -2 -1 1 0 -2 1 3、矩陣的加、減、乘。 兩個同維矩陣,才能進行加減運算 c= a+b; d=a-b; a的列數等于b的行數，則e=a*b; 例如：a=[1 3 5 7], b=[2 4 6 8]則 a.*b’ ans = 2 12 30 56 MATLAB程序的流程 MATLAB通常工作在交互狀態下，當鍵入一條命令后，MATLAB系統立即執行該命令并在屏幕上顯示結果； MATLAB系統也可以執行儲存在文件中的命令序列。這兩種工作方式構成了系統的解釋環境。 當面對一個問題，用文本編輯器編輯好MATLAB程序后，保存為后綴為“.m”的文件（實質為MATLAB命令序列），執行時在命令窗口鍵入M文件名后回車或用菜單命令。 MATLAB程序的流程 MATLAB具有類似其它語言while ,for循環語句，可以實現一條語句或一組語句的多次重復執行。 1、for循環 for i = 1:n, for j = 1:n a(i , j) = 1/(i+j-1); end end 重復執行FOR 和END之間的命令，可以嵌套。 2、while循環 while 表達式 語句 end 例：n=1;y=0; while n<=100 y=y+n; n=n+1; end 得 y =5050 3、if語句 if x>0 x=x ; else x= - x ; end 圖形處理 MATLAB有強大圖形處理功能，能處理二維、三維及圖形對象或句柄圖形。 二維圖形處理常用命令有： figure 創建圖形窗口 plot、fplot、ezplot 基本的二維繪圖命令 semilogx、semilogy、semilog，同plot，但此行的命令坐標軸是lnx，lny xlabel、ylabel、title 標注軸名稱與圖形標題 text、gtext、legend 標注圖形與圖例的標注 help graph2d 二維圖形方面有命令 help graph3d 三維圖形方面有命令 help specgrah 特殊圖形方面有命令 假設有兩個同長度的向量 x 和 y, 則用 plot(x,y) 就可以自動繪制畫出二維圖來。如果打開過圖形窗口，則在最近打開的圖形窗口上繪制此圖，如果未打開窗口，則開一個新的窗口繪圖。 〖例〗正弦曲線繪制： t=0:0.1:2*pi;　%生成橫坐標向量，使其為 0,0.1,0.2,...,6.2 y=sin(t); % 計算正弦向量 plot(t,y) %繪制圖形 這樣立即可以得出二維圖 控制系統工具箱 控制工具箱包含了進行控制系統分析與設計所必需的工具箱函數。 （1）模型建立 （2）模型變換 （3）模型簡化 （4）模型實現 （5）模型特性 （6）方程求解 （7）時間響應 （8）頻率響應 （9）根軌跡 （10）估計器／調節器設計 控制系統模型 1）狀態空間 狀態空間形式的系統方程寫為： 在MATLAB中，這個系統簡單的寫為A、B、C、D四個矩陣的形式即可 Sys=ss(A,B,C,D) 2）傳遞函數 傳遞函數一般記為: 在MATLAB中，直接用分子／分母系數表示 Num=[b0,b1,b2…bm] den=[a0,a1,a2,….an] sys=tf(num,den) (3)零點增益模型（ZP） 在MATLAB中，用[z,p,k]矢量組表示 Sys=zpk(z,p,k) 模型之間的轉換 控制系統的時域分析 Impulse 脈沖響應 Step 階躍響應 Lsim 任意輸入模擬 控制系統頻域分析 Bode Bode圖 Nyquist Nyquist圖 Margain 增益裕度和相位裕度 例： figure,bode(sys1) 畫其Bode圖 figure,nyquist(sys1) 畫Nyquist圖 margin(sys1) 求系統的幅值裕量與相位裕量 控制系統穩定性分析 在MATLAB中，可利用pzmap函數繪制系統的零極點圖，從而確定系統的穩定性 調用格式： Pzmap(num,den) 系統仿真工具箱SIMULINK 類似VB中在窗體上放置控件一樣，SIMULINK用方框圖的繪制代替了程序的編寫。SIMULINK主要完成兩方面的工作 建立控制系統的模型 實現控制系統的仿真 SIMULINK啟動 1. 在MATLAB的命令窗口中鍵入SIMULINK，就打開了SIMULINK的模塊庫(如圖)； 2. 在MATLAB命令窗口的file菜單中選擇new命令的model，將打開一個新的空白窗口； 3. 在MATLAB的工具欄中，按按鈕，將打開一個新的空白窗口； 連接與建模 構成任何一個系統需要三步：選定典型環節、相互聯接和給定環節參數。
