連桿蓋工藝設計說明書.doc

《連桿蓋工藝設計說明書.doc》由會員分享，可在線閱讀，更多相關《連桿蓋工藝設計說明書.doc（12頁珍藏版）》請?jiān)谘b配圖網上搜索。

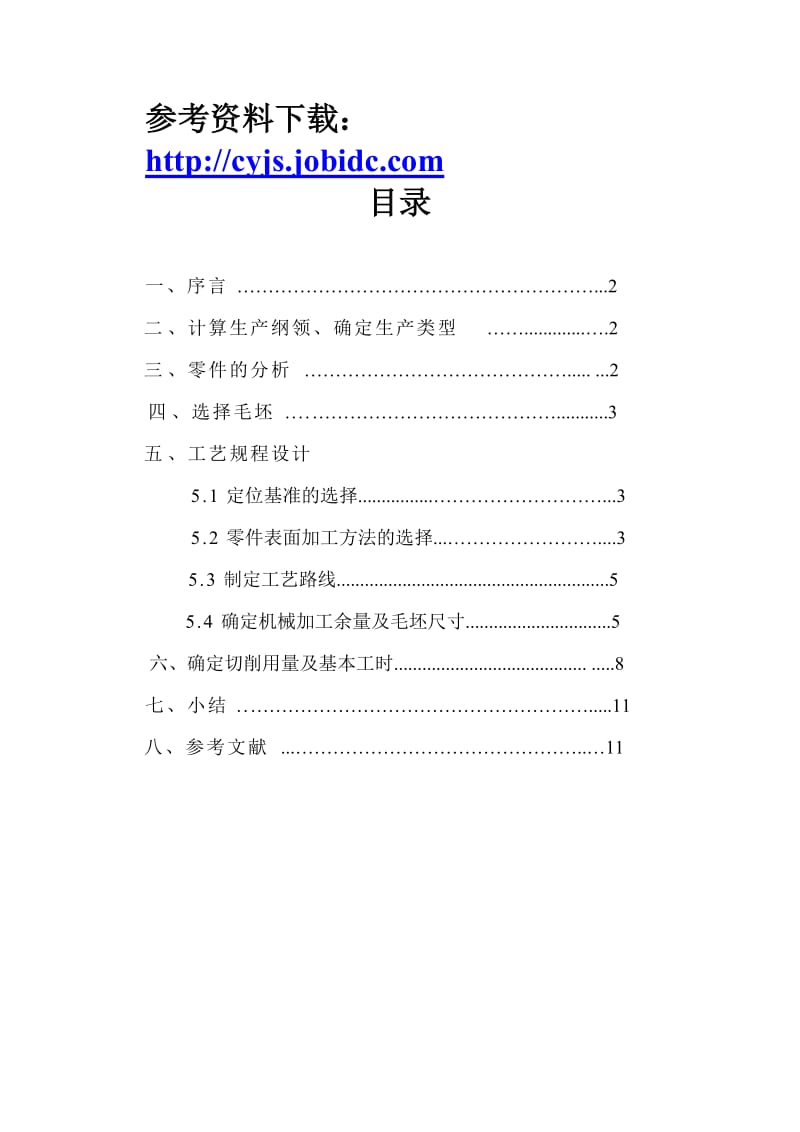

參考資料下載： http://cyjs.jobidc.com 目錄 一、序言…………………………………………………...2 二、計算生產綱領、確定生產類型…….............….2 三、零件的分析……………………………………..... ...2 四、選擇毛坯....…………………………………...........3 五、工藝規程設計 5.1定位基準的選擇................………………………...3 5.2零件表面加工方法的選擇...……………………....3 5.3制定工藝路線..........................................................5 5.4確定機械加工余量及毛坯尺寸...............................5 六、確定切削用量及基本工時......................................... .....8 七、小結..……………………………………………….....11 八、參考文獻...………………………………………..…11 一、序言 本次課程設計的目的在于：1.培養學生解決機械加工工藝問題的能力。通過課程設計，熟練運用機械制造技術基礎課程中的基本理論以及在生產實習中學到的實踐知識，正確地解決一個零件在加工中的定位、夾緊以及工藝路線安排、工藝尺寸的確定等問題，保證零件的加工質量，初步具備設計一個中等復雜程度零件的工藝規程的能力。2.提高結構設計能力。學生通過訓練，能根據被加工零件的加工要求，選擇高效、省力、經濟合理而能保證加工質量的夾具，提高結構設計能力。3.培養學生熟悉并運用有關手冊、規范、圖表等技術資料的能力。4.進一步培養學生識圖、制圖、運算和編寫技術文件等基本技能。 就我個人而言，我希望能通過這次課程設計對自己未來將從事的工作進行一次鍛煉。此次課程設計對給定的零件圖分析并進行工藝規程設計，其中考察了定位基準的選擇，零件表面加工方法的選擇，加工工藝路線的擬訂及工序加工余量，工序尺寸，公差等相關知識，歷時半個月的設計加深了對所學知識的理解， 有助于今后能夠熟練地運用于工作中。設計過程中遇到一些疑問經過老師的悉心指導都得以解決，在此對老師表示忠心地感謝。適應性訓練，從中鍛煉自己分析問題、解決問題的能力，為今后參加祖國的“四化”建設打下一個良好的基礎。 由于能力有限，設計尚有許多不足之處，懇請老師給予指教。 二、計算生產綱領、確定生產類型 此零件為連桿蓋，由設計任務書要求，此零件為大批量生產。 三、零件的分析 此零件為連桿蓋合件之二-連桿蓋，連桿蓋的視圖完整，尺寸、公差及技術要求齊全。此零件形狀結構較為簡單，零件各表面的加工并不困難，但是基準孔81+0.021 0mm以及小頭孔要求表面粗糙度Ra1.6ｍ偏高?；舅悸窞橄燃庸ご箢^孔再以其為基準來加工小頭孔。在小頭孔中間的大的溝槽需要用R67mm刀具去加工，同樣在加工大頭孔內表面的溝槽時也要用特殊的R25mm的刀具去加工。此外還應該注意： 1.該連桿蓋為整體鑄造成型，其外形可不在加工。鑄件尺寸公差，鑄件尺寸公差分為16級，由于是大批量生產，毛坯制造方法采用金屬模鑄造，由機械加工工藝簡明手冊查得，鑄件尺寸公差等級為13級。 2.連桿大頭孔對A基準的平行度公差為0.01mm。 3.大頭孔兩端的臺階面對B基準的對稱度公差為0.3mm。 4.小頭孔中間的溝槽，對基準B的對稱度為0.2mm。 5.鑄件毛坯需要經過人工時效處理。 6.材料 QT450-10 。 7. 工序（12）采用2mm的鋸片銑刀加工，也可以改為線切割加工，該道工序使的連桿大孔為一個不完整的半圓。若采用線切割可減小加工缺陷，但是采用銑刀可以節約加工時間。由于加工為大批量生產所以采用銑刀加工。 8.連桿大小頭孔平行度的檢驗，可采用穿入專用心軸，在平臺上用等高的V型塊支撐連桿大頭孔心軸，測量大頭孔心軸在最高位置時兩端的差值，其差值一半即為平行度誤差。 四、選擇毛坯 在各類機械中，連桿蓋為為傳動件,由于其在工作時處于運動中，經常受沖擊和高壓載荷，要求具有一定的強度和韌性。該零件的材料選擇QT450-10，零件的輪廓尺寸不大，形狀不是很復雜，為大批量生產，從減少加工難度來說，經查機制工藝手冊，毛坯采用鑄造成型。 因?yàn)榱慵螤畈⒉粡?fù)雜，雖為大批量生產，但為減小加工時的切削用量和提高生產效率，節約毛坯材料，毛坯形狀可以與零件形狀接近。即外形做成臺階形，內部孔鑄造出。 毛坯尺寸通過確定加工余量后決定。 五、工藝規程設計 1.定位基準的選擇 該零件是帶孔的盤狀零件，孔是其設計基準，為避免由于基準不重合而產生誤差，應-選孔為定位基準，即選81+0.021 0mm孔及一端面為加工精基準。 由連桿蓋有孔、溝槽等都需加工，而孔作為精基準應先加工，因此選外圓及一端面為粗基準。 2.零件表面加工方法的選擇 該零件的加工面有內孔、端面、小孔及槽等，材料為QT450-10。參考有關資料，其加工方法的選擇如下 毛坯的兩端面應該互為基準加工，表面粗糙度為Ra3.2ｍ，需粗銑-半精銑。 大頭孔81+0.021 0mm：內表面粗糙度為Ra1.6ｍ，需進行粗鏜-精鏜。 小頭孔20+0.023 0：內表面粗糙度為Ra1.6ｍ，需進行擴-半精鉸。 大頭孔內溝槽：表面粗糙度為Ra6.3ｍ，一次成型磨即可。 切割面：表面粗糙度為Ra1.6ｍ，需精銑。 兩臺階面；底面為Ra6.3ｍ，側面為Ra1.6ｍ，故采用粗銑臺階面后，對則面進行精銑并保證距離尺寸94 0 -0.023mm，以及對稱度0.3mm A。 兩個螺紋孔的加工：鉆-鉸孔。 小頭孔的大溝槽采用R67mm的成型銑刀去加工。 大頭孔內表面的溝槽采用R25的砂輪磨削。 小頭孔里面的夠槽用精細的鏜刀加工。 在將連桿蓋毛坯從大頭孔中間切開的時候采用2mm的鋸片銑刀。 3.制定工藝路線 連桿的加工工藝路線一般是先進行外形的加工，再進行孔、槽等加工。連桿的加工包括各側面和端面的加工。按照先加工基準面及先粗后精的原則，連桿蓋加工可按下面工藝路線進行。又因?yàn)榇肆慵蟠笈可a(chǎn)，所以工序安排要求較集中。 工序1：鑄造毛坯。 工序2：無損探傷，查是否有夾渣，氣孔，疏松等缺陷：清理毛刺、飛邊，涂漆。 工序3：人工時效處理。 工序4：劃桿身中心線，以及大小頭孔的中心線。 工序5：按線加工，精銑連桿大小頭兩平面，互為基準（加工中多翻轉幾次）至尺寸43-0.20 -0.36mm。 工序6：重劃大小頭孔中心線，并選擇一個面為基面。 工序7：以基面定位，按線找正，粗鏜大小頭孔，分別為780.05mm, 170.05mm. 工序8：以基面定位，按線找正，精鏜大頭孔到81+0.021 0mm。并定其軸線為基準A。 工序9：以大頭孔、基面定位，借助側面裝夾工件，精鏜小頭孔至 20+0.023 0mm。并保證中心距為85+0.1 0mm，以及對基準A的平行度為0.01mm。 工序10：磨大頭孔內表面的溝槽 砂輪R25mm，磨削深度2.5mm。車倒角1*45度。 工序11：以基面、側面和小頭孔定位裝夾工件，按照大頭孔的中心線用鋸片銑刀將連桿切開，并對連桿做好標記。 工序12：以基面、連桿體側面和分割面裝夾工件，銑削兩個臺階面，保證臺階面的距離為94 0 -0.023mm，深度3.5+0.05 0mm，以及對基準A的對稱度為0.3mm。 鉆兩邊的底孔10mm，保證中心距為1100.15。 工序13：由鉗工鉸孔2-M12-6H。 工序14：以連桿分割面、基面定位裝夾，銑削溝槽 寬15+0.15 +0.05mm，R67mm的盤形銑刀。對基準B的對稱度為0.01mm。 工序15：用微型銑刀銑內溝槽 直徑21+0.28 0mm，寬1.1+0.12 0 mm，兩溝槽距離37+0.15 0mm。 工序16：車倒角0.5*45度。 工序17：檢查各個部分的尺寸和精度。 4.確定機械加工余量，及毛坯尺寸。 1）確定機械加工余量 （1）鑄件質量：零件表面無明顯的裂紋等缺陷。 （2）加工精度：零件除孔以外的各表面為一般加工精度。 (3) 機械加工余量。根據鑄件質量、形狀，以及各個加工部位的要求毛坯尺寸和余量如下。 加工表面 基本尺寸mm 毛坯尺寸mm 單邊總加工余量mm 小頭孔直徑 20 10 5 大頭孔直徑 81 70 5.5 零件厚度 43 45 1 大頭孔兩端深度 3.5 0 1.75 鑄造圓角 R3-R5 表：毛坯尺寸和余量 　　5 工序設計 1) 選擇加工設備與工藝裝備。 (1) 選擇機床。 a.工序10、16、是車倒角。該零件外廓尺寸不大，選用CA6140臥式車床即可。 b.工序05、12為粗銑銑、精銑。由于加工的零件輪廓尺寸不大，，故宜在普通銑床就可以。選用立式銑床X5020B型銑床。 c.工序07、08、09為粗鏜、精鏜。從加工要求及尺寸大小考慮，選用臥式鏜床T611A。 d.工序10是用50mm的砂輪去磨，需要組合夾具，用內圓磨床考慮到孔的大小用M2110內圓磨床。 e.工序11因?yàn)橐獙⑦B桿鋸斷，工件尺寸不是很大，用臥式銑床X6012。 f.工序12 鉆孔考慮孔的尺寸等技術要求，采用立式鉆床Z5125A。 g.工序14考慮到加工位置和技術要求需要用臥式銑床X6012。 h.工序15加工內溝槽，用微型鏜刀加工，由于是回轉體 采用車床CA6140。 2) 選擇夾具。組合夾具和普通的三抓、四爪卡盤就可以。 (3) 選擇刀具。在工序10需用到R25mm的砂輪。工序15需要刃口小于1.1mm的細小鏜刀。 (4) 選擇量具。本零件屬于大批量生產，一般采用通用量具。選擇量具的方法有兩種：一是按計量器具的精確度選擇；二是按計量器具的測量方法極限誤差選擇。 a.各工序的量具見下表 工序 加工面尺寸 尺寸公差 量 具 05、10、 14、15 43 0.16 分度值0.02，測量范圍0~150游標卡尺 07 78、17 0.05 普通游標卡尺 08、09、12 81 0.021 分度值0.001，測量范圍0~150游標卡尺 b.選擇加工槽所用量具。均可選用分度值0.02mm，測量范圍0~150mm游標卡尺進行測量。 2）確定工序尺寸 (1)確定圓柱面的工序尺寸。查表可以得出該零件圓柱表面的工序加工余量、工序尺寸及公差、表面粗糙度見下表 加工表面 工序雙邊余量/mm 工序尺寸及公差/mm 表面粗糙度/ｍ 粗 半精 精 粗 半精 精 粗 半精 精 毛坯兩側面 1 0.5 43.5+0.02 -0.02 43-0.20 -0.36 6.3 3.2 大頭孔 2.5 0.5 80+0.05 -0.05 81+0.021 0 6.3 1.6 小頭孔 2.5 0.5 19.5+0.05 -0.05 20+0.023 0 6.3 1.6 臺階側面 0.5 94 0 -0.023 1.6 臺階底面 3.5 3.5+0.05 0 6.3 根據生產綱領和零件結構選擇毛坯： 零件毛坯材料選擇為QT450-10, 生產類型為大量生產，采用鑄造毛坯。 毛坯兩側面的加工余量： 鑄造件的機械加工余量查表《機械加工工藝手冊》表2.3—5，其單邊余量規定為：1 mm 精銑兩側面：參照《機械加工工藝手冊》表2.3—39，其余量值規定為0.5mm 鑄造毛坯的基本尺寸為根據《機械加工工藝手冊》表2.3-11,鑄件尺寸公差等級選用CT7，再查表2.3-9可得鑄件尺寸公差為 粗銑外圓根據《機械制造工藝學》表1-9，選得經濟精度為IT12，再查《互換性與技術測量》表1-8和表1-10查的公差為-300 零件基本尺寸為： 43 零件粗銑后的尺寸：46—2=44mm 零件精銑后的尺寸：44—1=43mm 精銑后的尺寸與零件圖的尺寸相同：mm 大頭孔的加工余量： 鑄造件的機械加工余量查表《機械加工工藝手冊》表2.3—5，其單邊余量規定為：2.5mm 精車孔：參照《機械加工工藝手冊》表2.3—43，其余量值規定為0.5mm 鑄造毛坯的基本尺寸為根據《機械加工工藝手冊》表2.3-11,鑄件尺寸公差等級選用CT7，再查表2.3-9可得鑄件尺寸公差為 粗車端面根據《機械制造工藝學》表1-9，選得經濟精度為IT9，再查《互換性與技術測量》表1-8和表1-10查的公差為-100 零件基本尺寸為： 毛坯的名義尺寸為： 粗車后的尺寸： 精車后的尺寸應與圖紙要求尺寸相同： 81mm 小頭孔的加工余量： 鑄造件的機械加工余量查表《機械加工工藝手冊》表2.3—5，其單邊余量規定為：2.5mm 精車內孔：參照《機械加工工藝手冊》表2.3—48，其余量值規定為 粗車內孔根據《機械制造工藝學》表1-9，選得經濟精度為IT12，再查《互換性與技術測量》表1-8和表1-10查的公差為250 零件基本尺寸為： 毛坯的名義尺寸為： 所以工序尺寸為： 粗車后的尺寸： 精車后的尺寸應與圖紙要求尺寸相同： 20mm 臺階底面 銑臺端面：參照《機械加工工藝手冊第1卷》表3.2-23。其余量值規定為，現取。表3.2-27粗銑平面時厚度偏差取。 精銑臺階面使其加工尺寸為 零件基本尺寸：134mm 鉆孔： 加工孔1/8_12管牙螺紋。 毛坯為實心，不沖孔。參照《機械加工工藝手冊》表2.3-71，現確定其余量為： g.確定銑小頭溝槽的工序尺寸。精銑可達到要求，則該工序尺寸：槽寬15+0.15 +0.05mm，槽深R67。粗銑時，為半精銑留有加工余量：槽寬雙邊余量為2mm，槽深余量為2mm。則粗銑的工序尺寸：槽寬為13mm，槽深為R65mm的圓。 將以上結果填入機械加工工序卡內。 六、確定切削用量及基本工時 1.工序5：精銑連桿大小頭兩平面 機床：立式銑床X5020B型 刀具：鑲齒面銑刀 d=80mm,D=22mm,L=12 10齒 銑削余量：Z=1mm.fz=1mm. 主軸轉速 切削工時： 2. 工序7：粗鏜大小孔。 機床：鏜床Ｔ611Ａ 大孔 單邊余量為Z=4mm, ， 　d=80mm 主軸轉速為 切削工時： 小孔：Z=3.5mm, ， 　d=20mm 主軸轉速為 切削工時： 3. 工序8：精鏜大頭孔到81+0.021 0mm 機床：鏜床Ｔ611Ａ 單邊余量為Z=1.5mm, ， 　d=80mm 主軸轉速為 切削工時： 4. 工序9：精鏜小頭孔到20+0.023 0mm 機床：鏜床Ｔ611Ａ 單邊余量為Z=1.5mm, ， 　d=20mm 主軸轉速為 切削工時： 5. 工序10：磨削深度2.5mm。車倒角1*45度 6. 工序12：銑削兩個臺階面,鉆兩邊的底孔 銑削兩個臺階面: 立式銑床X5020B型 銑削余量：Z=3.5mm.fz=0.5mm. 刀具：鑲齒面銑刀 d=80mm,D=22mm,L=12 10齒 主軸轉速 切削工時： 鉆兩邊的底孔: 立式鉆床Z5125A 鉆頭直徑,進給量取切削速度為所以鉆床轉速計算切削工時，，，，所以 7. 工序14：銑削溝槽 機床：臥式銑床X6012。 銑削余量：Z=15mm.fz=0.5mm. 刀具：鑲齒面銑刀 d=80mm,D=22mm,L=12 10齒 主軸轉速 切削工時： 8. 工序15：銑內溝槽 機床：臥式銑床X6012。 銑削余量：Z=1.1mm.fz=0.5mm. 刀具：鑲齒面銑刀 d=80mm,D=22mm,L=12 10齒 主軸轉速 切削工時： 七、 設計小結 此次課程設計對給定的零件圖分析并進行工藝規程設計，其中考察了定位基準的選擇，零件表面加工方法的選擇，加工工藝路線的擬訂及工序加工余量，工序尺寸，公差等相關知識，利用近兩個星期時間的課程設計，加深了對所學知識的理解，有助于今后工作。本次課程設計使我學會了解決機械加工工藝問題的能力，提高結構設計能力，熟悉并運用有關手冊、規范、圖表等技術資料的能力，同時還具備了識圖、制圖、運算和編寫技術文件等基本技能。設計過程中遇到一些疑問經指導老師的悉心指導都得以解決，在此對老師表示忠心地感謝。 八、 參考資料 [1]主編：龐浩，《數控加工工藝》，浙江大學出版社，2005 [2]《機床夾具設計手冊》上海：上?？茖W(xué)技術出版社，1979 [3]主編：成大先，《機械設計手冊》北京：機械工業出版社 [4]主編：蘇建修，《機械制造基礎》 北京：機械工業出版社，2001 參考資料下載： http://cyjs.jobidc.com
