年產5萬噸酸奶廠設計
《年產5萬噸酸奶廠設計》由會員分享,可在線閱讀,更多相關《年產5萬噸酸奶廠設計(19頁珍藏版)》請?jiān)谘b配圖網上搜索。

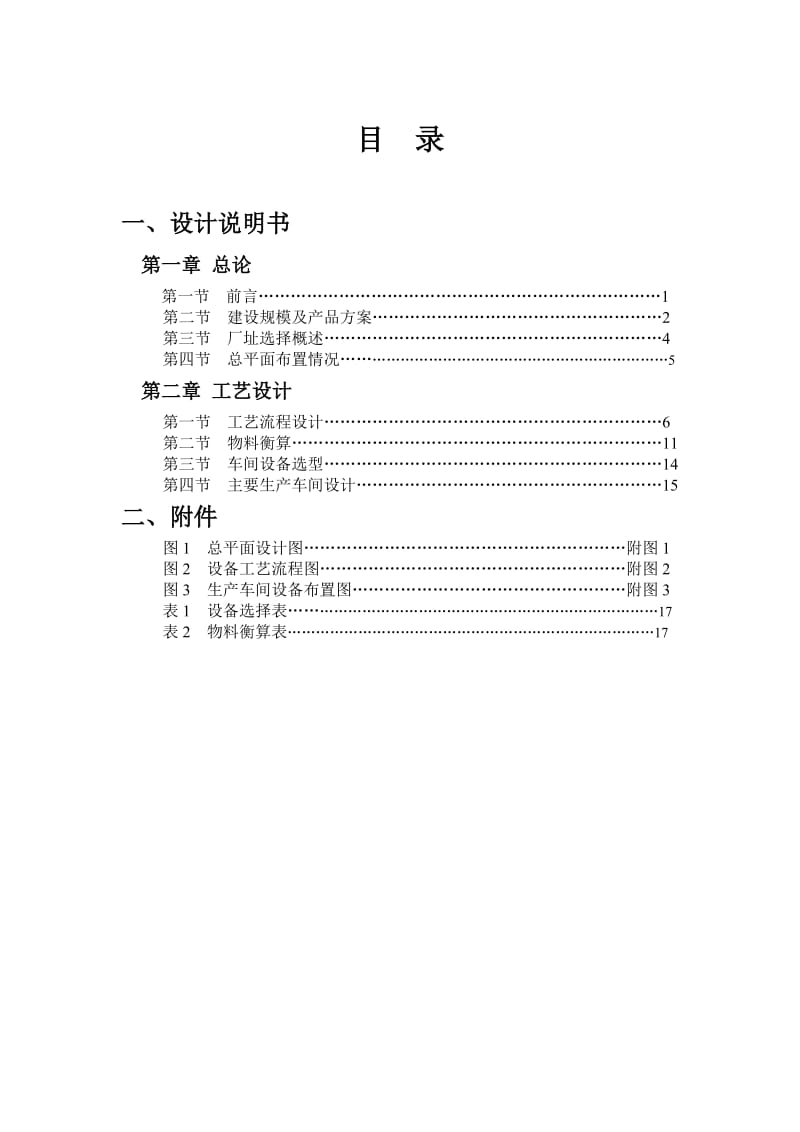

食品工廠設計基礎課程設計目錄一、設計說明書第一章 總論第一節 前言1第二節 建設規模及產品方案2第三節 廠址選擇概述4第四節 總平面布置情況5第二章 工藝設計第一節 工藝流程設計6第二節物料衡算11第三節車間設備選型14第四節主要生產車間設計15二、附件圖1總平面設計圖附圖1圖2設備工藝流程圖附圖2圖3生產車間設備布置圖附圖3表1設備選擇表17表2物料衡算表17一、設計說明書第一章 總論第一節 前言1.1 酸奶簡介民以食為天,食以乳為先。牛乳自古以來即被人類飲用,牛乳的組成最為接近人乳,含有人體所需要的全部營養成分,營養最為均衡,在人們的膳食結構中具有其他食品無法替代的地位和作用。由鮮牛乳發酵成的酸乳由于其豐富的營養、特殊的風味、爽滑的質構和良好的生理功能,備受人們青睞。聯合國糧農組織(FAO)、世界衛生組織(WHO)與國際乳品聯合會(IDF)于1977年對酸乳作出如下定義:酸乳,即在添加(或不添加)乳粉(或脫脂乳粉)的乳(殺菌乳或濃縮乳)中,由保加利亞乳桿菌和嗜熱乳酸鏈球菌進行乳酸發酵制成的凝乳狀產品,成品中必須含有大量的、相應的活性微生物。通常根據酸乳成品的組織狀態來進行分類,具體可分為凝固型酸乳(發酵過程在包裝容器中進行,從而使成品因發酵而保留其均勻一致的凝乳狀態)、攪拌型酸乳(成品先發酵后灌裝而得,發酵后的凝乳已在灌裝前和灌裝過程中攪碎而成黏稠且均勻的半流動狀態)和飲用型酸乳(類似攪拌型酸奶,但包裝前凝塊被分散成液體)。飲用酸乳制品對身體有很多益處,乳中許多成分具有很高的營養價值,而且微生物菌群產生的許多代謝產物對人體也極為有益。營養作用:牛奶中乳糖經乳酸菌發酵,其中20%30%被分解為葡萄糖和半乳糖。前者進一步轉化為乳酸或其他有機酸,這些有機酸有益于身體健康;后者被人吸收利用,可參與幼兒腦苷脂和神經物質的合成,并有利于提高乳脂肪的利用率。牛奶中的蛋白質經發酵作用后,乳蛋白變成微細的凝乳粒,易于被人消化吸收。酸奶中的磷、鈣和鐵易被吸收,有利于防止嬰兒佝僂病和老人骨質疏松病。牛奶中的脂肪經乳酸菌作用后,發生解離或酯鍵被破壞,易于被機體吸收。發酵過程中,乳酸菌還會產生人體所必需的維生素B1、維生素B2、維生素B6、維生素B12、煙酸和葉酸等營養物質。緩解乳糖不耐癥:乳酸菌產生的乳糖酶能降解牛奶中的乳糖,因此乳糖不耐癥患者飲用酸奶就不會出現飲用牛奶時發生的乳糖不耐癥,如腹脹、腹痛、腸道痙攣、下瀉等。整腸作用:人體腸道內存在有益菌群和有害菌群。在人體正常情況下,前者占優勢;當人患病時,有害菌群占優勢。飲用酸奶可以維持有益菌群的優勢。抑菌作用:嗜熱乳桿菌和雙歧桿菌不受胃液和膽汁的影響,可以進入腸道,在腸道內存留較長時間。這兩種乳酸菌以及在這些乳酸菌影響下生長起來的腸道中的其他乳酸菌,可以產生嗜熱乳菌素等抗菌物質,這些物質大都對大腸桿菌、沙門氏菌和金黃色葡萄球菌等有明顯的抑菌作用。改善便秘作用:進入腸道中的活的乳酸菌能產生乳酸、醋酸等有機酸。這些有機酸有刺激腸道,加強蠕動的作用,故可以改善便秘。降低膽固醇:牛乳中的乳清酸、乳糖和鈣,以及酸奶中存在的羥基戊二酸都有降低膽固醇的作用??拱┳饔茫核崮逃幸种?種酶的活性作用,這些酶能引起癌變。另外,酸奶還能激活巨噬細胞,抑制腫瘤細胞,從而起到抗癌作用。1.2 酸奶的發展前景盡管目前我國的乳業市場不斷擴大,乳品消費觀念在不斷提高,但我國年人均乳制品不足20kg的消費量與世界人均100kg、發達國家人均140kg的消費量相比還有較大差距。中國的乳品消費在整體上并沒有進入完全理性的軌道。由于營養知識的欠缺,許多人不了解乳品對改善營養、平衡膳食、補鈣和增強體質的重要作用,包括對酸乳的認識也不夠,因而市場占有率也不太高,不過隨著人們對酸乳營養價值的認識,人們對酸奶的態度發生了改變,市場占有份額也逐年增加。隨著我國居民生活水平和消費觀念的轉變,酸奶的消費在以后的較長時間內仍舊會保持迅速的增長勢頭,這種超常的增長速度在全球酸奶發展史上是非常罕見的,市場前景極為廣闊。1.3 本次設計范圍本設計主要是年產5萬噸酸奶廠車間的工藝設計。設計范圍包括廠址選擇,制定產品方案,各產品工藝流程的確定,工藝論證,根據物料衡算進行設備選型,對水、電、汽等生產車間必備的生產要素的配給和優化,企業組織及勞動力組成,全廠輔助設施及公用系統,車間生產工藝流程圖、車間平面布置圖、工廠總平面布置圖各一張,經濟核算及效益分析。第二節 建設規模及產品方案2.1 生產規模年產5萬噸酸奶。2.2 產品方案2.2.1 產品方案確定說明本設計根據產品的種類、包裝種類和各產品的產量,并且符合生產向機械化、自動化、連續化發展方向的要求,最終確定了本設計的產品方案。由于酸奶工廠原料基本采用奶牛當日產的牛乳,并且酸奶是消費者每日飲用的產品,因此酸奶工廠全年沒有停產時間,按照365日計算。為平衡每月生產的產量,避免出現部分月停產,部分月加工任務過于繁重,結合主要加工酸奶的品種成熟時間情況,初步安排產品生產方案如下(注每月以30天計):其中玻璃瓶(200g/瓶)和塑料杯(125g/杯)的班產量為50t;屋頂包(500g/包)的班產量為10t;其他品種的班產量均為20t。表1-1 工廠日生產產品方案產品種類包裝包裝規格灌裝機能力產品名稱產量(噸/天)凝固型酸奶玻璃瓶200g/瓶12000瓶/小時風味、果料酸奶 6個品種(3個/天)90攪拌型酸奶塑料杯125g/杯12000杯/小時風味、果料酸奶 10個品種(5個/天)8520000杯/小時150g/杯9000杯/小時風味、果料酸奶 6個品種(3個/天)40屋頂包200g/包6000包/小時風味、果料酸奶 10個品種(4個/天)24500g/包121000g/包24合計275表1-2 年產50000t發酵乳制品工廠的產品方案一覽表產品名稱包裝種類一月二月三月四月五月六月七月八月九月十月十一月十二月年產量凝固型酸奶玻璃瓶200g32850攪拌型酸奶塑料杯125g31025塑料杯150g14600屋頂包200g8760屋頂包500g 4380屋頂包1000g8760第三節 廠址選擇概述項目廠址選擇在蚌埠高新技術產業示范區,蚌埠位于東經11712、北緯3257,淮河中下游,面向長三角,蚌埠是安徽省最大的城市之一,也是安徽省第一個建市的地級市,同時也是安徽省經濟命脈,全國重要的交通樞紐,經濟腹地十分寬廣??缰袊?guó)南北分界線,擁有千里淮河第一大港口,是京滬高速鐵路一等客站所在地、同時京滬高速鐵路由蚌埠火車原上海鐵路局蚌埠鐵路分局,現上海鐵路局蚌埠鐵路辦事處仍駐蚌埠。蚌埠是中國著名的水陸交通樞扭城市,也是安徽省重要的工業基地。常住人口360萬人,其中市區人口近100萬人。蚌埠鐵路縱橫交錯,公路如網般密布,臨近淮河交通極為便利。此外示范區地勢平坦,工程基礎條件良好,周圍沒有污染源等不利于建廠的環境因素。廠址與原料基地之間均為高級公路相通,保證了原料采收期對運輸時間的限制。而銷售地區也在上述中心城市,便于冷鏈運輸和分銷,適于建酸奶加工廠。第四節 總平面布置情況項目占地15000m2,其中生產區占地6000 m2,位于廠區中心;生活區占地1500m2,位于廠區東北角。工廠坐北朝南,從南大門進廠,豁然呈現在眼前的是一個橢圓形的花壇,花壇中心設置有噴泉、假山,這種色彩鮮明、動靜結合的搭配,給人一種清新潔凈、生機盎然的感覺,烘托出項目產品新鮮、方便、衛生的底蘊,廠區總平面布置見圖1?;▔北闶钦嫉?440m2 的主生產車間,寬敞明亮,布置有現代化的生產線。洗手間、空氣凈化設備、衛生隔墻等設施一應俱全,全面適應生產的需要。廠區東側是機修間和鍋爐房。廠區西側布置的是原料庫、成品庫和辦公樓、實驗室。工廠的道路均按照工廠設計的標準進行布置,主干道路寬6m,兩側布置有綠化帶,環繞整個廠區。并設有人行道和緩沖區,充分做到人車分離、安全生產。廠區的綠化帶布置合理,栽種常綠樹木和草類,使整個廠區四季如春,顯得生機盎然。廠區總平面設計圖見附圖1。現在食品工廠大多采用輕鋼結構的廠房,輕鋼建筑材料重量輕、建設周期短,相對建筑成本比較低,同時,輕鋼結構廠房相對跨度大,對設備在廠房中的布置影響小,框架結構對于不同功能分隔和以后的變更都非常的方便,因此,本設計也將采用輕鋼結構廠房進行設計。我國夏季多為東南風,冬季多為西北風,因此本設計將動力系統和污水處理系統放置在整個廠區的東側,避免因?yàn)轱L(fēng)向的問題影響產品質量,同時根據乳制品GMP要求,本設計的廠房具有通排風系統,避免外界的污染進入到車間內部。主車間物流為南北走向,人流為東西走向,因此,在主廠房北側設置原輔料倉庫和容器整理中心,對原、輔料進行儲存和瓶、箱等包裝容器的初步滔滔和整理.原料經過加工處理,生產出的成品由主廠房南側經過冷庫儲存和恒溫月臺分配后由物流配送系統運送出廠。恒溫月臺能夠避免成品在分配過程中處于高溫環境,從而造成對產品質量的影響。主場房人流方向?yàn)闁|西走向,人流經過主廠房一次換鞋、更衣、二次換鞋、消毒池以及風淋間后通過人流通道進入各個生產崗位進行生產。設計中人流路線與物流路線沒有交叉,因此能夠避免事故和操作失誤。第二章 工藝設計第一節 工藝流程設計1.1 凝固型酸奶的工藝流程鮮乳或還原乳 驗收 預處理 奶倉牛乳白砂糖 溶解 調配 預熱6065 1520MPa 均質 加熱滅菌9095、35min 冷卻快速冷卻至4245直投式發酵劑 接種 灌裝直投式菌種:43 發酵46.5h 速冷速冷至1520 冷藏后熟:4冷藏過夜保持冷鏈貯存或銷售1.2 攪拌型酸奶的工藝流程 鮮牛乳 驗收 預處理 奶倉 牛乳白砂糖溶解調配 預熱(6065) 均質(15MPa) 殺菌(95,5min) 冷卻(4245)直投式發酵劑 接種 發酵(終點pH4.6) 破乳、冷卻(1520)溶解殺菌 冷卻 混合穩定劑、水、白砂糖 均質(15MPa) 冷卻(1520)灌裝、冷藏保持冷鏈貯存或銷售1.3 操作要點說明(1) 預處理 凈化可以除去原料乳中的雜質,使牛乳達到最高的純凈度。為使原料乳中脂肪和無脂干物質之間的比例關系符合制品的要求,可通過閃蒸操作調整其比例關系。(2) 預熱 預熱一方面可以殺菌,而且由于適當加熱,可以使一部分乳清蛋白凝固,提高酪蛋白的熱穩定性,以防止滅菌時凝固,并賦予成品以適當?shù)酿ざ?。同時可以鈍化酶并降低均質后乳脂肪球的直徑,防止均質后的產品中脂肪上浮,增加產品的穩定性。預熱溫度控制在6065。(3) 均質 均質主要是使原料充分混合均勻,阻止奶油上浮,提高酸乳的穩定性和稠度,并保證乳脂肪均勻分布,從而獲得質地細膩、口感良好的產品。均質壓力控制在15MPa。(4) 殺菌殺菌目的在于殺滅原料乳中的雜菌確保乳酸菌的正常生長和繁殖,鈍化原料乳中的天然抑制物;使乳清蛋白變性,以達到改善組織,提高黏稠度和防止成品乳清西出的目的。殺菌溫度控制在95,保溫5min進行殺菌。(5) 冷卻 冷卻主要是為接種的需要。經過熱處理的牛乳需要冷卻到一個適宜的接種溫度,此溫度控制在4245內。(6) 接種 接種是造成酸乳受微生物污染的主要環節之一,因此嚴格注意操作衛生,防止細菌、酵母、霉菌、噬菌體及其他有害微生物的污染。接種時充分?jǐn)嚢?,使發酵劑與原料乳混合均勻。(7) 發酵發酵溫度控制在4245,從而為微生物代謝提供最適的溫度環境,發酵時間2.5h3h,且期間不攪拌。發酵終點判定:觀察發酵乳表面的狀態,只要表面呈均勻的凝固樣,并且又少量乳清析出,即可初步判斷接近發酵終點,再測定pH4.6時即可停止發酵。(8) 破乳、冷卻 破碎凝膠體,使凝膠體的粒子直徑達到0.01mm0.4mm,并使酸乳的硬度和黏度及組織狀態發生變化。攪拌速度不可過快,時間不宜過長。 冷卻目的是抑制乳酸菌的生長、降低酶的活性、防止產酸過度、使酸奶逐漸凝固、降低和穩定脂肪上浮和乳清析出的速度。將發酵乳迅速降溫至1520。(9) 混合 將經溶解和殺菌的穩定劑、水和白砂糖輔料與發酵乳進行混合。(10) 均質 使混合料液滴微細化,提高料液黏度,抑制粒子的沉淀,并增強穩定劑的穩定效果。均質壓力控制在15MPa,均質溫度為60左右。均質是為了充分將添加入混合罐中的穩定劑、水和白砂糖輔料混合均勻,從而獲得質地細膩、口感良好的產品。(11) 灌裝和冷藏采用相應灌裝機進行灌裝后的成品置于05冷藏12h24h,進行后熟,以產生良好的風味。1.4 酸奶質量標準表2-1 酸奶質量標準項目純酸牛奶調味酸牛乳、果料酸牛乳全脂部分脫脂脫脂全脂部分脫脂脫脂色澤呈均一一致的乳白色或微黃色呈均一一致的乳白色或調味乳果料應有的色澤滋味和氣味具有酸牛奶固有的滋味和氣味具有調味乳或果料乳應有的滋味和氣味組織狀態組織細膩均勻,允許有少量乳清析出果料酸牛乳有果塊或果粒脂肪,%3.11.0-2.00.52.50.8-1.60.4蛋白質,%2.92.3非脂乳固體,%8.16.5酸度,T70苯甲酸,g/kg0.030.23山梨酸,g/kg不得檢出0.23硝酸鹽(NaNO3計)mg/kg11黃曲霉毒素MI,ug/kg0.5大腸菌群MPN/100ml90致病菌(指腸道致病菌和致病性球菌)不得檢出第二節物料衡算 根據工廠設計規模、產品方案,通過物料平衡計算,可確定單位時間生產過程中主要原輔料的需求量以及水、蒸汽、能源等流量與耗量,據此就可以計算出全年主要物料、包裝材料的采購運輸和倉儲容量。同時通過物料衡算,還可以根據計算數值經濟合理地選擇生產設備,并進行車間的工藝布置和各工序勞動力的安排,也是進行經濟分析不可缺少的根據。為平衡每月生產的產量,避免出現部分月停產,部分月加工任務過于繁重,結合主要加工酸奶的品種成熟時間情況,初步安排產品生產方案如下(注每月以30天計):根據酸奶基礎配方:2.1 凝固型酸奶鮮牛奶85%,蔗糖7%,穩定劑0.5%,菌種3%,水:余量。凝固型酸奶的日產量為90噸,因此生產凝固型酸奶的原料使用量(以最高使用量)如下:鮮牛奶:90噸*85%=76.5噸;蔗糖:90噸*7%=6.3噸;穩定劑:90噸*0.5%=0.45噸;菌種:90噸*3%=2.7噸。2.2 攪拌型酸奶鮮牛奶85%蔗糖7%,穩定劑0.5%,菌種直投,果料5%,水:余量。菌種:脫脂奶粉12%,水:余量。攪拌型酸奶的日產量為185噸,因此生產攪拌型酸奶的原料使用量(以最高使用量)如下:鮮牛奶:185噸*85%=157.25噸;蔗糖:185噸*7%=12.95噸;穩定劑:185噸*0.5%=0.925噸;菌種:直投式菌種;果料:185噸*5%=9.25噸。2.3 培養菌種原料消耗量菌種日消耗量為2.75噸,因此原料使用總量如下:脫脂奶粉:2.75噸*12%=0.33噸;水:適量。2.4 各原料總消耗量根據生產產品原料產出率為96%計算:日消耗鮮牛奶243.5噸或者相當于該數量原奶的全脂奶粉或者脫脂奶粉。蔗糖20.1噸,各種穩定劑總量1.43噸,各種果料總量9.6噸,直投式菌種供185噸攪拌性酸奶使用.菌種生產出來后直接進入產品,因此菌種率按99%計算的繼代式菌種2.73噸,脫脂奶粉0.333噸。日消耗原料見表2-2:表2-2 原料日消耗表原料配方凝固型(噸)攪拌型(噸)菌種(噸)總量(噸)實際量(噸)凝固型攪拌型901852.7275鮮牛奶85%85%76.5157.25233.75243.5蔗糖7%7%6.312.9519.2520.1穩定劑0.50%0.50%0.450.9251.3751.43菌種3%2.702.72.73果料0%5%09.259.6脫脂奶粉0.330.330.333第三節車間設備選型3.1 設備選型物料計算是設備選型的依據,選擇設備時要注意四點:(1)根據每一品種單位時間(h或min)產量的物料平衡情況和設備生產能力來確定所需設備的臺數。(2)幾個生產中的關鍵設備,除按實際生產能力所需臺數的設備外,還應考慮備用設備。(3)以便后道工序的生產能力要略大于前道,不至于生產能力不夠,導致物料積 壓。(4)選擇設備應考慮下列原則 a.滿足工藝要求,保證產品的質量和產量。 b. 應選用較先進,機械化程度較高的設備。 c. 充分利用原料,能耗少,效率高,體積小,能一機多用。 d. 應符合衛生要求,故而多應用不銹鋼材料。 e. 有合理的自動控制系統,控制溫度、壓力和真空度,時間、速度等工藝參數。3.2 設備概況3.2.1 高壓均質機 工作參數: 5t/h-25Mpa。3.2.1 板式換熱器3.2.3 調配系統 高速攪拌配料罐,采用優質不銹鋼制造,360 清洗頭,聚胺脂發泡工藝保溫,有開啟式和封閉式等多種結構。采用國外技術生產的高剪切攪拌頭,工作時高速剪切物料,同時產生極強的湍流,能將穩定劑如CMC、明膠、卡拉膠等冷水(25 )化成均勻的膠體。在生產超高溫滅菌奶、凝固型(攪拌型)酸奶、調配型酸奶時,是溶解穩定劑、白糖以及標準化所需的奶油的強有力的工具。可實現冷配料,顯著的提高生產效率、降低能耗。特別是生產調配型酸奶穩定劑和加酸酸化時,使用本設備的高剪切和強烈攪拌,可冷配料、快速加酸酸化,節約能源、避免酪蛋白沉淀。3.2.4 奶粉復原裝置(水粉混合泵) 性能:每分鐘處理奶粉45千克3.2.5 發酵罐詳細說明:發酵罐-廣泛應用于乳品、食品飲料、制藥、化工等行業的發酵400m3發酵罐和50 m3種子罐,其罐內全部拋光至300#,其容積和加工精度達到國內行業要求。3.2.6 酸奶自動填充包裝機(1)塑杯全自動灌裝封口機 本機適用于各種規格塑杯的全自動充填封口的專用設備。自動落杯、定量灌裝、機械手吸蓋、二次封口、提杯、推杯、輸送等一系列工序自動完成。適用于酸奶、牛奶、色拉果汁飲料和其它制品。(2)屋頂型紙盒灌裝機 本機采用先進的機,光,電,氣一體化的自動控制系統,操作簡單,方便,機器運行安全可靠、穩定性好、生產效率高、節省人力、降低成本。具有可靠的衛生安全措施,封底、灌裝、封口都在無菌的狀態下進行,并可隨時進行滅菌處理,確保了產品衛生安全達到國際衛生標準。密封狀態下柱塞式定量灌裝,灌滿率確保100%,并有效防止了灌裝過程中的二次污染。3.2.7 冷庫制冷機3.2.8 CIP型分體式就地清洗機 CIP型分體式就地清洗機- 是食品、醫藥企業自動化清洗管道、容器等設備的專用設備。本設備在引進消化國外先進技術基礎上研制而成的。3.2.9 離心乳泵(衛生泵) 可應用于乳品:乳清、奶油、牛奶、糖液3.2.10 計量泵3.2.11 水處理設備微孔膜筒式過濾器 此產品借鑒國外先進技術,按FDA和GMP標準制造,過濾器材質為優質進口不銹鋼(304、316L)。其特點是體積小、重量輕、使用方便、過濾面積大、堵塞率低、過濾速度快、無污染、熱穩定性及化學穩定性好。此過濾器能除絕大部分微粒,所以廣泛應用于精濾和除菌工藝。3.2.12 熱水鍋爐3.2.13 冷水槽3.2.14 糖液及果料等混合罐3.2.15 混合器 用于攪拌型酸奶生產中果料、香料與發酵好的酸奶的混合。3.2.16 灌裝機3.2.17 打碼機3.2.18 巴氏殺菌機巴氏殺菌機適用于鮮奶、果汁飲料、酒類等熱敏感性液體的加熱、殺菌、保溫和冷卻等工藝要求。本設備具有熱回收高,節能降耗,結構緊湊,操作簡單,維護方便等特點??刂品绞剑喊胱詣?dòng)控制、全自動控制(PLC控制,觸摸屏顯示)設備主要配置:物料泵、平衡桶、熱水系統、溫度控制及記錄儀、電器控制系統等。生產能力:0.520t/h 殺菌溫度:8595 保溫時間:1530s。適用于鮮奶、果汁飲料、酒類等熱敏感性液體的加熱、殺菌、保溫和冷卻等工藝要求。本設備具有熱回收高,節能降耗,結構緊湊,操作簡單,維護方便等特點??刂品绞剑喝詣?dòng)控制(PLC控制,觸摸屏顯示)。設備主要配置:物料泵、平衡桶、熱水系統、溫度控制及記錄儀、電器控制系統等。生產能力:0.520t/h,殺菌溫度:8595,保溫時間:1530s。第四節主要生產車間設計主生產車間的墻壁采用24 墻,間隔6m 均勻布置0.5m 0.5m 的方形柱網,柱網中間布置2m寬的窗戶,便于通風和采光。通風窗戶設置空氣凈化設施,此外還設有吸音孔,以減少噪聲污染。車間人員入口門為2m 2.7m,物流出口的門為2.2m3.0m。管架布置標高3.2m,車間地坪采用防滑瓷磚鋪面,設有地溝,便于沖洗和排污。車間南門入口處設消毒間,其左右兩側分別是男女更衣室及浴室,主要供工人進出,再往里是走廊通往生產線,主車間內兩條生產線分布在車間縱向?qū)ΨQ軸線兩側,原料由冷庫通過鏟車通過北門消毒室運輸?shù)街魃a(chǎn)車間兩側進入到車間內,兩條生產線在車間內呈S 型走向,成品由靠近成品冷庫的車間一端送出,從而可以避免交叉污染,使人流物流在車間內線路流暢,主車間設備平面布置圖見圖3。二、附件圖1總平面設計圖圖2生產工藝流程圖圖3生產車間設備布置圖表1設備選擇表表2物料衡算表分工情況:1 前言、建設規模及產品方案、排版:魏鵬2 物料衡算、設備選擇:楊少全3 廠址選擇、總平面布置,總平面設計圖:雷毅4 主要生產車間設計、生產車間設備布置圖:丘泳富5 工藝流程設計:王胤琪6 其它:由所有組員共同協作完成。表1設備選擇表設備數量高壓均質機4巴氏殺菌機4板式換熱器4高速攪拌配料罐2奶粉復原裝置2發酵罐4酸奶自動填充包裝機2冷庫制冷機4離心乳泵2計量泵2水處理設備微孔膜筒式過濾器2熱水鍋爐1冷水槽2糖液及果料等混合罐2混合器4灌裝機2打碼機2表2物料衡算表表2 物料衡算表原料配方凝固型(噸)攪拌型(噸)菌種(噸)總量(噸)實際量(噸)凝固型攪拌型901852.7275鮮牛奶85%85%76.5157.25233.75243.5蔗糖7%7%6.312.9519.2520.1穩定劑0.50%0.50%0.450.9251.3751.43菌種3%2.702.72.73果料0%5%09.259.6脫脂奶粉0.330.330.33318- 1.請仔細閱讀文檔,確保文檔完整性,對于不預覽、不比對內容而直接下載帶來的問題本站不予受理。
