人教版2020年物理九年級 第十六章 第4節 變阻器 同步練習題

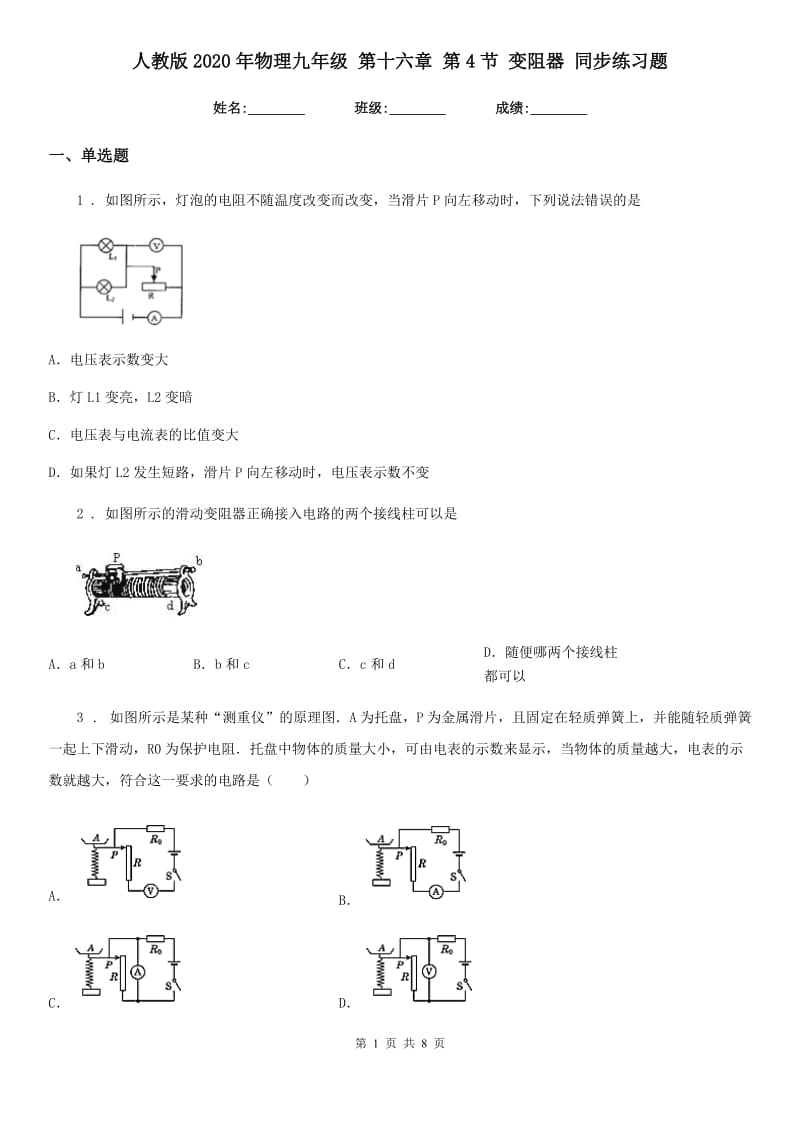

人教版2020年物理九年級 第十六章 第4節 變阻器 同步練習題姓名:________ 班級:________ 成績:________一、單選題1 . 如圖所示，燈泡的電阻不隨溫度改變而改變，當滑片P向左移動時，下列說法錯誤的是A．電壓表示數變大B．燈L1變亮，L2變暗C．電壓表與電流表的比值變大D．如果燈L2發生短路，滑片P向左移動時，電壓表示數不變2 . 如圖所示的滑動變阻器正確接入電路的兩個接線柱可以是A．a(chǎn)和bB．b和cC．c和dD．隨便哪兩個接線柱都可以3 . 如圖所示是某種“測重儀”的原理圖．A為托盤，P為金屬滑片，且固定在輕質彈簧上，并能隨輕質彈簧一起上下滑動，R0為保護電阻．托盤中物體的質量大小，可由電表的示數來顯示，當物體的質量越大，電表的示數就越大，符合這一要求的電路是（ ）A．B．C．D．4 . 如圖所示，是簡易電動機物理規律的應用實例，其中下圖中為探究物理規律的四個實驗，與其對應關系正確的是（ ）A．通電導體在磁場中受力B．導體電阻與長度的關系C．電荷間的相互作用D．磁極間的相互作用5 . 如圖所示的滑動變阻器連入電路的4種接法中，當滑片P向右滑動時，滑動變阻器連入電路部分的電阻增大的是A．B．C．D．6 . 如圖所示，電阻箱的示數是A．1258ΩB．8521ΩC．1528ΩD．1208Ω7 . 如圖所示，當滑片P向左移動時A．電流表示數變大，電壓表示數變小B．電流表示數變大，電壓表示數變大C．電流表示數變小，電壓表示數變小D．電流表示數變小，電壓表示數變大8 . 如圖所示是四幅滑動變阻器的示意圖，當滑片P向左移動時，接入電路中的電阻值變大的是（ ）A．B．C．D．9 . 由于一個滑動變阻器的最大阻值不夠大，某同學將兩個相同的滑動變阻器串聯起來使用，如圖，如果把兩個接線柱接入電路中，要使兩個滑動變阻器阻值最大，滑片P1、P2的位置是A．P1在最右端，P2在最左端B．P1在最左端，P2在最右端C．P1在最左端，P2在最左端D．P1在最右端，P2在最右端二、填空題10 . 如圖所示是一種測定油箱油量的裝置。

其中R是滑動變阻器的電阻片，滑桿可繞固定軸O轉動，一端與滑動變阻器的滑片接觸，另一端固定一個浮子油箱內油量越少，連入電路的阻值__，電壓表示數__，R兩端的電壓__均填“越大”、“越小”或“不變”）11 . 圖示是某滑動變阻器的結構示意圖,其銘牌上標有“20Ω　1.5 A”的字樣,當滑片P從最左端滑到最右端時:(1)使用A、C接線柱時,它接入電路的電阻的變化情況是_____Ω;(2)使用B、C接線柱時,它接入電路的電阻的變化情況是____Ω;(3)使用A、B接線柱時,它連入電路的電阻為_(kāi)___Ω;(4)使用C、D接線柱時,它連入電路的電阻為_(kāi)___Ω.12 . 如圖所示電路，導線a的一端固定連接在鉛筆芯上，當導線b的一端在鉛筆芯上左右移動時，燈泡亮暗會發生變化這個實驗說明鉛筆芯是__（選填“導體”或“絕緣體”），還能說明導體的電阻與__有關受此啟發，人們制造了一種可以改變電阻的元件，叫做__．13 . 滑動變阻器是通過改變電阻絲接入電路的_____來改變接入電路的電阻值．如圖所示是滑動變阻器連入電路的一種情況，則連入電路的電阻是_____（填“AP”或“BP”）部分；若要使電路中的電流增大，則滑動片P應向_____（填“左”或“右”）移動．三、實驗題14 . 親愛的同學：你會使用下面圖中的實驗儀器嗎?（1）如圖1所示，電流表的分度值是_____，此時示數為_(kāi)____．（2）如圖2所示，該電阻箱此時的示數為_(kāi)____Ω．（3）實驗室中有一銘牌上標有“20Ω 2A”字樣的滑動變阻器，如圖3所示，“20Ω”指的是_____，如果把A、C兩接線柱與電路連接，當滑片向左移動時，變阻器接入電路部分的阻值變_____．（4）如果你還想知道電路中電流值的變化情況，需在電路中_____聯一個電流表，并增加_____根導線．15 . 在“探究電流的大小與哪些因素有關”的實驗中，同學們?cè)O(shè)計了如圖所示的電路，R為定值電阻．（1）在探究“電流跟電壓的關系”時，調節滑動變阻器，測出通過電阻R的電流和對應的電壓值如表，根據表中數據得到的結論是：________（2）在探究電流跟電阻的關系時，先用5Ω的定值電阻進行實驗，使電壓表的示數為3V；再換用10Ω的定值電阻時，某同學沒有改變滑動變阻器滑片的裝置，閉合開關后，電壓表的示數將________ 3V（選填“大于”、“小于”或“等于”），此時應向________調節滑片（選填“左”或“右”），使電壓表的示數為3V．（3）在探究電流跟電阻的關系時，滑動變阻器的作用是保持________兩端電壓不變．（4）在許多實驗中都需要進行多次測量，其目的有以下兩種：A．是為了從不同情況中尋找普遍規律B．是為了求平均值以減小誤差．你認為在本實驗中測量多組數據的目的是_______（填“A”或“B”）四、作圖題16 . 在如圖所示的電路中，有一根導線尚未連接，請用筆畫線代替導線補上。

補上后要求：閉合電鍵S，向右移動滑動變阻器的滑片P，電流表示數變小第 8 頁 共 8 頁參考答案一、單選題1、2、3、4、5、6、7、8、9、二、填空題1、2、3、4、三、實驗題1、2、四、作圖題1、。
