管道相貫線切割機器人文獻綜述

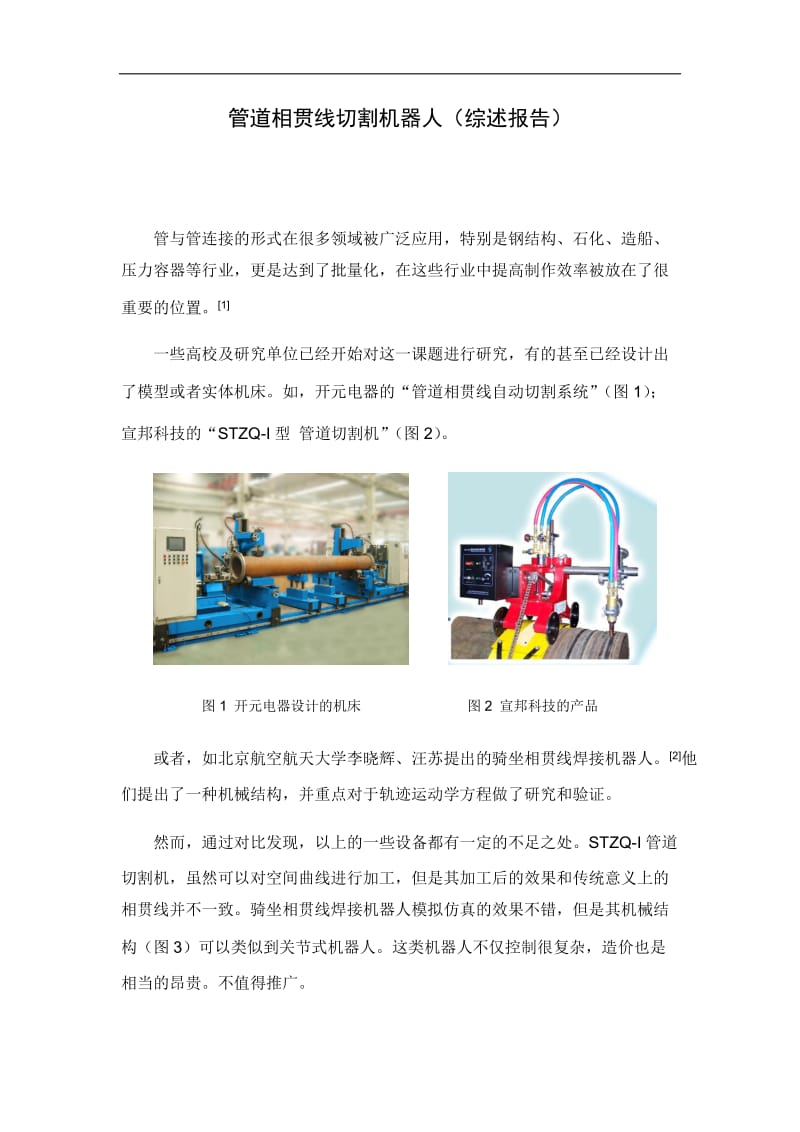

管道相貫線切割機器人（綜述報告）管與管連接的形式在很多領域被廣泛應用，特別是鋼結構、石化、造船、壓力容器等行業，更是達到了批量化，在這些行業中提高制作效率被放在了很重要的位置[1]一些高校及研究單位已經開始對這一課題進行研究，有的甚至已經設計出了模型或者實體機床如，開元電器的“管道相貫線自動切割系統”（圖1）；宣邦科技的“STZQ-I型 管道切割機”（圖2） 圖1 開元電器設計的機床 圖2 宣邦科技的產品或者，如北京航空航天大學李曉輝、汪蘇提出的騎坐相貫線焊接機器人[2]他們提出了一種機械結構，并重點對于軌跡運動學方程做了研究和驗證然而，通過對比發現，以上的一些設備都有一定的不足之處STZQ-I管道切割機，雖然可以對空間曲線進行加工，但是其加工后的效果和傳統意義上的相貫線并不一致騎坐相貫線焊接機器人模擬仿真的效果不錯，但是其機械結構（圖3）可以類似到關節式機器人這類機器人不僅控制很復雜，造價也是相當?shù)陌嘿F不值得推廣圖3 騎坐相貫線焊接機器人的機構模型結合加工工藝，機械結構就成為這類機器人的最關鍵部分合理的結構不僅可以提高工作效率，還可以大大簡化運動學的計算和分析。

對此，我們提出了一種2自由度的運動方案——沿圓周方向和軸向進給如果軌跡運動的圓心能夠與圓型管道的軸線同軸，則在加工過程中，2個自由度的進給足以保證相貫線輪廓的加工因結構要求，機器人設計分為三大部分第一，執行機構軌跡要求為，工作頭周向轉動，并帶有軸向的移動由控制部分驅動步進電機對運動軌跡進行嚴格控制周向轉動采用齒輪傳動，工作頭安裝在大徑齒輪內側，由一小齒輪配合驅動軸向的移動，由工作臺完成定位支撐系統安裝臺上，加工過程中，滾珠絲桿驅動工作臺前后位移，與大齒輪轉動同步第二，定位支撐機構管道大多為圓形，一般考慮V型塊定位支撐定位的關鍵在于管道與工作頭即大齒輪的同心同軸問題在大齒輪工作頭的兩側，都放置有V型塊定位機構，并且保證工件放置水平這樣，管道的軸線就與運動軌跡的軸線平行在定位時，通過調節切割系統底部的螺旋支撐系統，改變加工軸線的高度借助機器人附帶的檢測裝置，調整至適合的高度然后，開始對管道進行切割為滿足動作需要，合理的驅動方案也成為這個機器人設計的關鍵我們充分利用機器人的整體空間，把以上的一些驅動、調整體統放置在了合適的位置不僅能夠滿足運動要求，還能使空間軌跡的運算更為簡化第三，控制系統控制系統根據功能要求，也分為定位部分和工作部分。

定位時，儀器自動檢測大齒輪與管道軸心的位置方法是測量齒輪內徑到管道外壁的距離，并且通過多點測量來確定改變量然后由底部的電機驅動螺旋升降機構，調整高度在軸線嚙合后，不再移動同樣，在開始切割之前，調整好噴槍到管道的距離工作部分，由程序控制，轉動和軸向移動同步進行根據空間曲線的運動軌跡，建立數學模型及運動方程輸入必要的參數后，就能按要求對管道進行加工了因為被加工管材設計為8-20mm，所以取用等離子切割機在大齒輪內側設計有通用接口這樣，機器人就可以與切割設備方便連接并且有專用的機構可以調整割炬與管道的距離考慮到切割工藝，加工過程中，割炬徑向不需要進給且精度要求不高，所以采用手動調節的方式，在切割開始前準備好機器人機床床身上除通用接口外，還有等離子切割機的安放位置和線路安排必要的時候，根據市場上不同型號的等離子切割機進行改動總之，達到一體化設計的要求設計要求，對預計的結構方案進行三維建模，并裝配模擬按照功能的不同，細分為支撐機構，主軸轉動機構（大齒輪），移動支撐工作臺，加緊機構，通用接口對每一個結構都進行細微的設計和考慮符合動作要求的同時，對關鍵位置進行強度分析和校核最后將所有機構的三維模型裝備在一起，對其運動狀態進行模擬。

設計的同時，也考慮非標準件的制造工藝性和經濟性力求功能針對性強，而又操作方便控制部分的設計也是這個機器人的關鍵，畢竟兩軸聯動而且軌跡是一個空間曲線但是由于時間和能力有限，此次項目中只提出大致的工作原理和設想切割進行前的準備工作可以單獨進行，如大齒輪和管道的同軸，是一個閉環的控制結構空間曲線的數學建模相對而言，是一個難題但也可以看到，通過我們的結構優化，比起很多的一些多功能機械臂來說，計算已經相當簡化了運動方程建立后，只需要輸入一些參數如被切割管道的直徑，相貫線投影圓的直徑，起始位置等條件允許的話，可以對割炬的位置進行跟蹤和檢測，引入反饋結語我們設計的機器人不屬于開創先河但同時也因為現有的機械設備或者多功能機械臂造價昂貴，運動方程復雜所以，我們在結構方面下了很大的工夫，使設計出來的機器人對于管道的相貫線加工有很強的針對性并且經濟性和使用性也得到了很大的提高在工業管道化廣泛應用的今天，一個專用的相貫線加工機器人不僅將擁有市場，而且能進一步推薦工業的現代化建設參考文獻[1]李漢宏. 管道自動等離子切割系統[J]. 機械工人.熱加工,2002,(10).[2]李曉輝,汪蘇,. 騎座相貫線焊接機器人運動學分析及仿真[J]. 北京航空航天大學學報,2008,(8).[3]王耀華,劉萬中,楊久榮,. 不銹鋼管道坡口加工的新方法[J]. 石油工程建設,2006,(6).[4]李偉旗. 管道切割技術的改進[J]. 安裝,2005,(2). [5]孫軍,劉慶英,劉文清,. 淺談小管徑鋼管的相貫線切割[J]. 中國建筑金屬結構,2008,(7).[6] Jon Lindsay,David J.Cook. 機用等離子切割新技術[J]. 電焊機 , 2005,(01) . [7] 孫梅,孫鈞,孫立星,葉振忠. 影響等離子切割機使用效果的幾個因素[J]. 電焊機 , 2005,(01) .[8] 吳利明,李偉,趙海鷹,陳林,趙亞軍. 熱軋薄板自動切割取樣系統設計[J]. 包鋼科技 , 2003,(06) . [9] 孔德杰,張光先,喬立強,齊兆亮. 數控等離子切割技術在我國的現狀與發展[J]. 電焊機 , 2005,(01) . [10] 蔣中范. 水下等離子切割技術的應用[J]. 中國設備工程 , 2003,(12) .[11] Alexandre Campos , Christoph Budde, Ju rgen Hesselbach. A type synthesis method for hybrid robot structures. Mechanism and Machine Theory, 2007,(7).[12] Daniel Kanaan, Philippe Wenger, Damien Chablat. Kinematic analysis of a serial–parallel machine tool: The VERNE machine. Mechanism and Machine Theory[13] Alexander Yu, Ilian A. Bonev, Paul Zsombor-Murray. Geometric approach to the accuracy analysis of a class of 3-DOF planar parallel robots. Mechanism and Machine Theory, 2006(11)[14] 董積輝,張東來,秦海亮,王毅,. 一種直線位移傳感器設計[J]. 儀表技術與傳感器,2007,(1).[15] 張海龍,黃忠銀,齊化冰,郭亞英,王志強,. 大口徑鋼管坡口加工質量和進度的控制方法[J]. 石油化工建設,2008,(6).。
