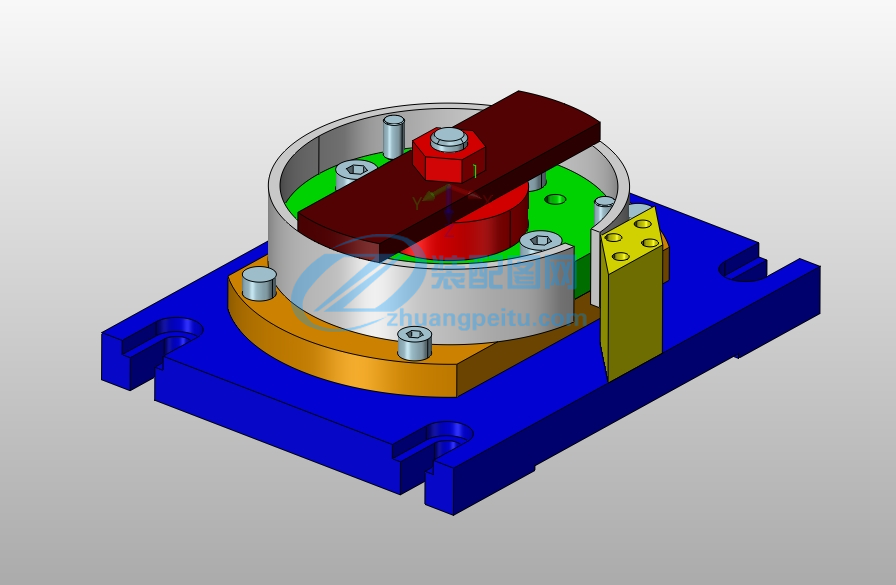

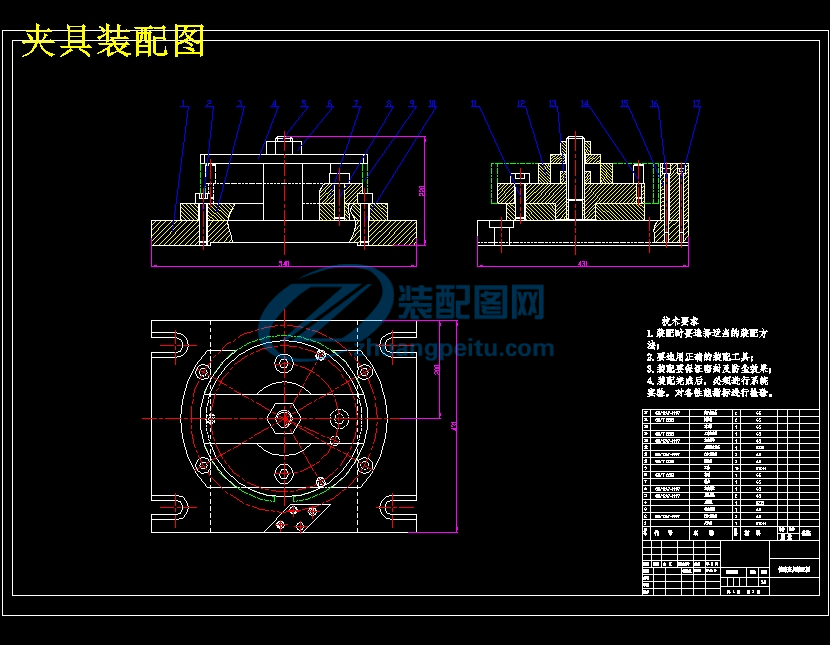

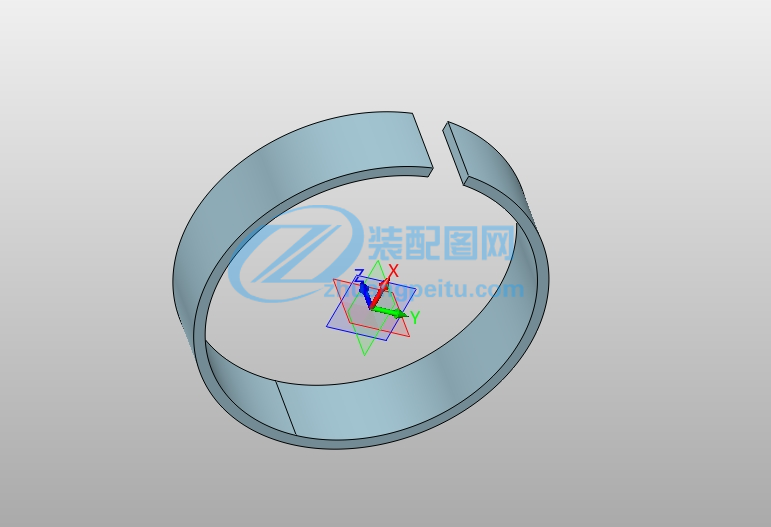

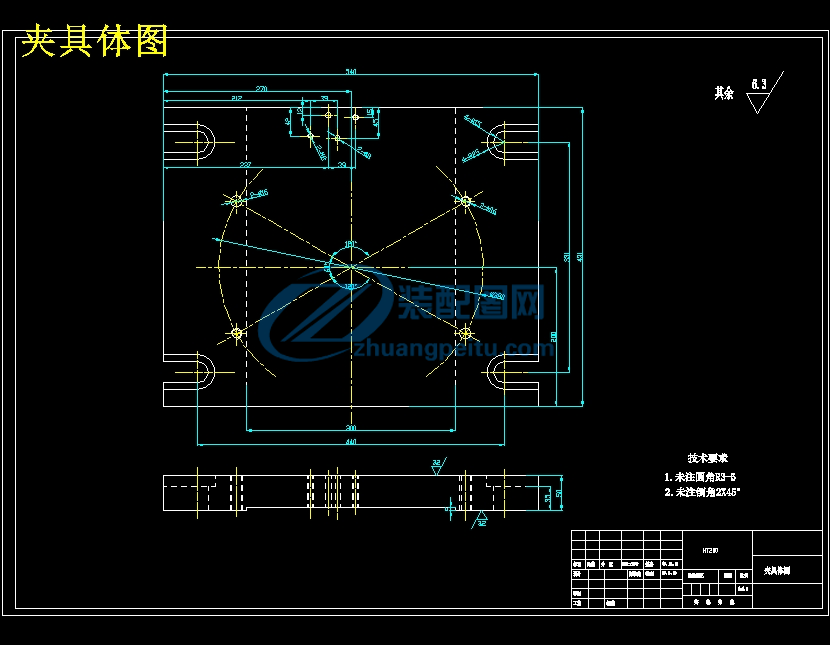

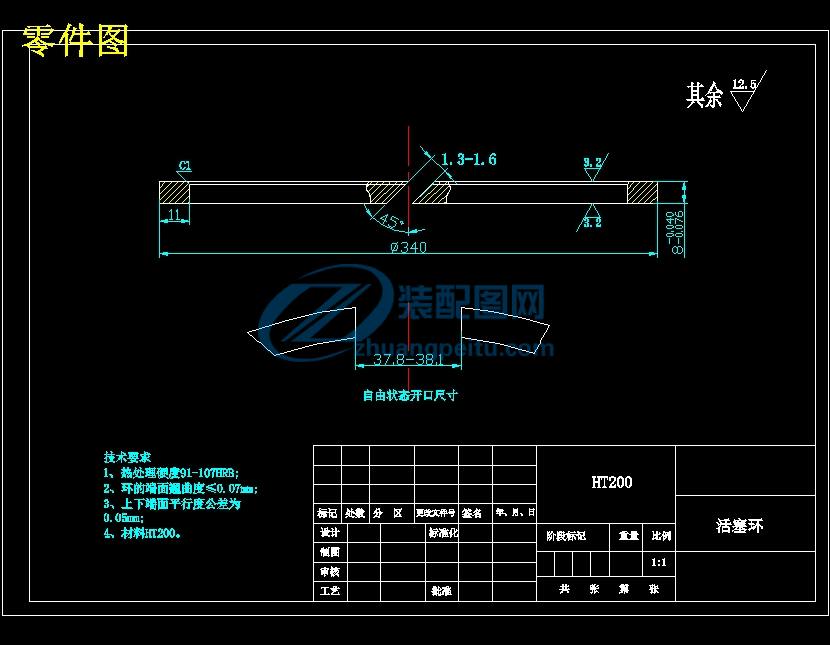

活塞環的銑45°開口夾具設計及加工工藝規程【含proe三維及4張CAD圖】【需要咨詢購買全套設計請加QQ1459919609】圖紙預覽詳情如下：

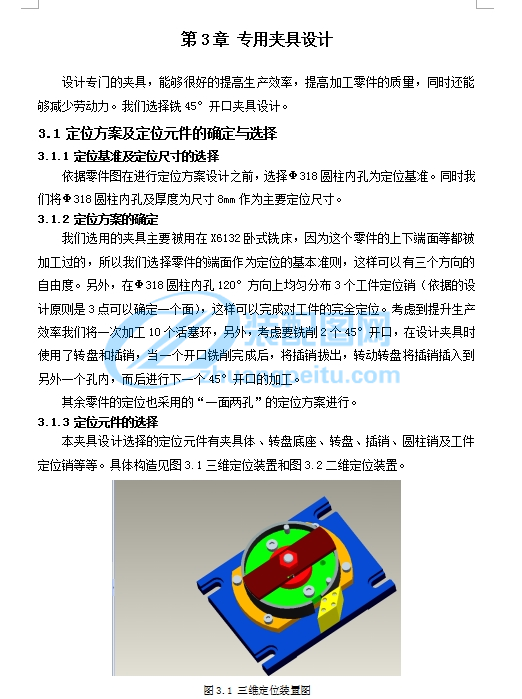

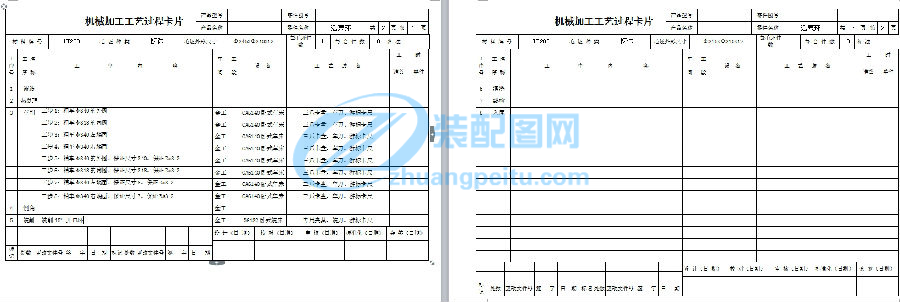

產品型號 零件圖號機械加工工藝過程卡片產品名稱 零件名稱 活塞環 共 2 頁 第 1 頁材 料 牌 號 HT200 毛 坯 種 類 鑄造 毛坯外形尺寸 Φ345XΦ310X12 每毛坯件 數 1 每 臺 件 數 10 備 注工 時工序號工 名序 稱工 序 內 容車間工段設 備 工 藝 裝 備準終 單件1 鑄造2 熱處理3 車削 工步 1：粗車 φ340 的外圓 金工 CA6140臥式車床 三爪卡盤、車刀、游標卡尺工步 2：粗車 φ318 的內圓 金工 CA6140臥式車床 三爪卡盤、車刀、游標卡尺工步 3：粗車 φ340 左端面 金工 CA6140臥式車床 三爪卡盤、車刀、游標卡尺工步 4：粗車 φ340 右端面 金工 CA6140臥式車床 三爪卡盤、車刀、游標卡尺工步 5：精車 φ340 的外圓，保證尺寸 340、保證 Ra3.2 金工 CA6140臥式車床 三爪卡盤、車刀、游標卡尺工步 6：精車 φ318 的內圓，保證尺寸 318、保證 Ra3.2 金工 CA6140臥式車床 三爪卡盤、車刀、游標卡尺工步 7：精車 φ340 左端面，保證尺寸 8、保證 Ra3.2 金工 CA6140臥式車床 三爪卡盤、車刀、游標卡尺工步 8：精車 φ340 右端面，保證尺寸 7、保證 Ra3.2 金工 CA6140臥式車床 三爪卡盤、車刀、游標卡尺4 倒角 金工5 銑削 銑削 45°開口環 金工 X6132臥式銑床 專用夾具、銑刀、游標卡尺設 計（日 期） 校 對（日期） 審 核（日期） 標準化（日期） 會 簽（日期）標記 處數 更改文件號 簽 字 日 期 標記 處數 更改文件號 簽 字 日 期產品型號 零件圖號機械加工工藝過程卡片產品名稱 零件名稱 活塞環 共 2 頁 第 2 頁材 料 牌 號 HT200 毛 坯 種 類 鑄造 毛坯外形尺寸 Φ345XΦ310X12 每毛坯件 數 1 每 臺 件 數 10 備 注工 時工序號工 名序 稱工 序 內 容車間工段設 備 工 藝 裝 備準終 單件6 清洗7 終檢8 入庫設 計（日 期） 校 對（日期） 審 核（日期） 標準化（日期） 會 簽（日期）標記 處數 更改文件號 簽 字 日 期 標記 處數 更改文件號 簽 字 日 期
