機械制造技術基礎課程設計說明書
題 目:凸輪零件的機械加工工藝規程及
夾具設計
姓 名:
學 院:機電工程學院
專 業:機械設計制造及其自動化
班級學號:
指導教師:
年9月12日
機械制造技術基礎課程設計任務書
題目:凸輪零件的機械加工工藝規程及夾具設計

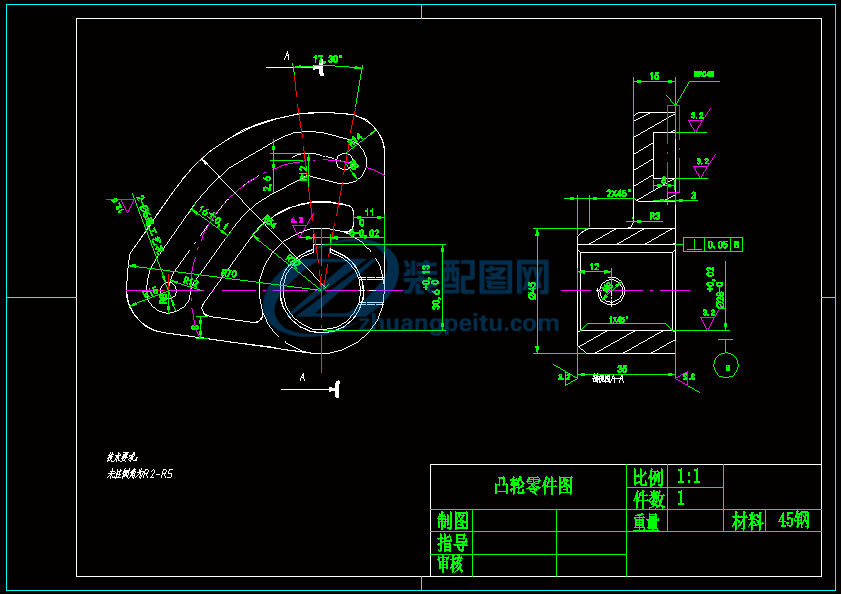

內容:1、零件圖 1張
2、毛坯圖 1張
3、機械加工過程卡 1張
機械加工工序卡 9 張
4、夾具結構設計裝配圖 1張
5、夾具結構設計零件圖 1張
6、課程設計說明書 1份
班 級:
學 生:
指導教師:

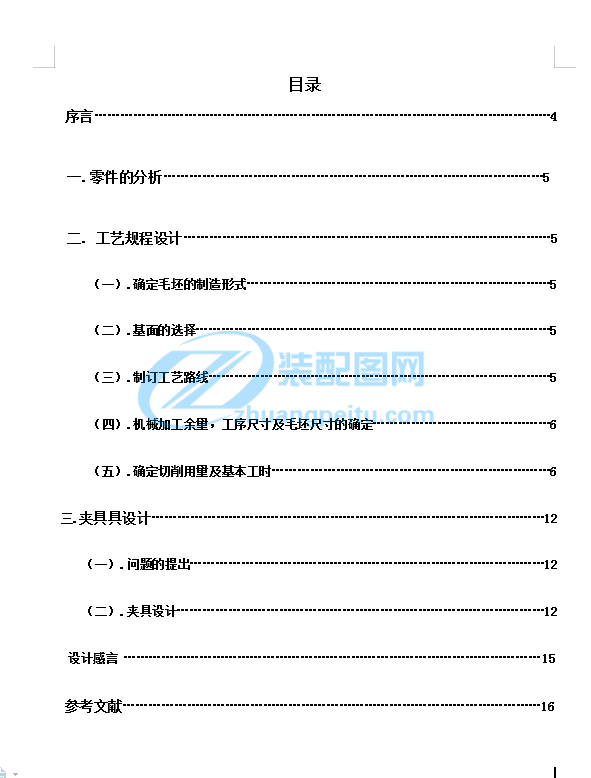

目錄
序言………………………………………………………………………………………………4
一. 零件的分析………………………………………………………………………………5
二. 工藝規程設計……………………………………………………………………………5
(1) .確定毛坯的制造形式………………………………………………………………5
(二).基面的選擇…………………………………………………………………………5
(3) .制訂工藝路線………………………………………………………………………5
(四).機械加工余量,工序尺寸及毛坯尺寸的確定……………………………………6
(五).確定切削用量及基本工時…………………………………………………………6
3. 夾具具設計…………………………………………………………………………………12
(1) .問題的提出…………………………………………………………………………12
(2) .夾具設計……………………………………………………………………………12
設計感言 ………………………………………………………………………………………15
參考文獻………………………………………………………………………………………16
序言
機械制造技術基礎課程設計是在我們學完了大學的全部技術基礎課以及大部分專業課之后進行的。這是我們?cè)谶M(jìn)行畢業設計之前對所學各課程的一次深入的綜合性的總復習,也是一次理論聯系實際的訓練,因此,它在我們四年的大學生活中站有重要地位。
就我個人而言,我希望能通過這次課程設計對自己未來將從事的工作進行一次適應性尊來呢,從中鍛煉自己分析問題,解決問題的能力,為今后參加工作大遐一個良好的基礎。
由于能力所限,設計尚有許多不足之處,懇請各位老師給予指教。
一.零件的分析
凸輪共有兩組加工表面,它們之間有一定的位置關系,現分析如下:
1.以Ф28mm孔加工中心的表面
這一組加工的表面包括Φ28mm孔及其倒角,尺寸為30mm的鍵槽,兩個Φ6mm的 工藝孔和寬度為16±0.1mm凸輪槽,其中Φ28mm孔和鍵槽為主要加工表面。
2.以大端面為加工對象的表面,這組加工表面包括孔Φ28mm的大小兩個端面。
這兩組加工表面之間有著一定的位置精度要求,主要是Φ28mm孔大端面相對于Φ28mm孔垂直度公差為0.05mm
由以上分析可知,對這兩組加工表面,要先加工其中一組表面,然后借助于專用夾具加工另一組表面,并且保證它們之間的相對位置精度要求。
二.工藝規程設計

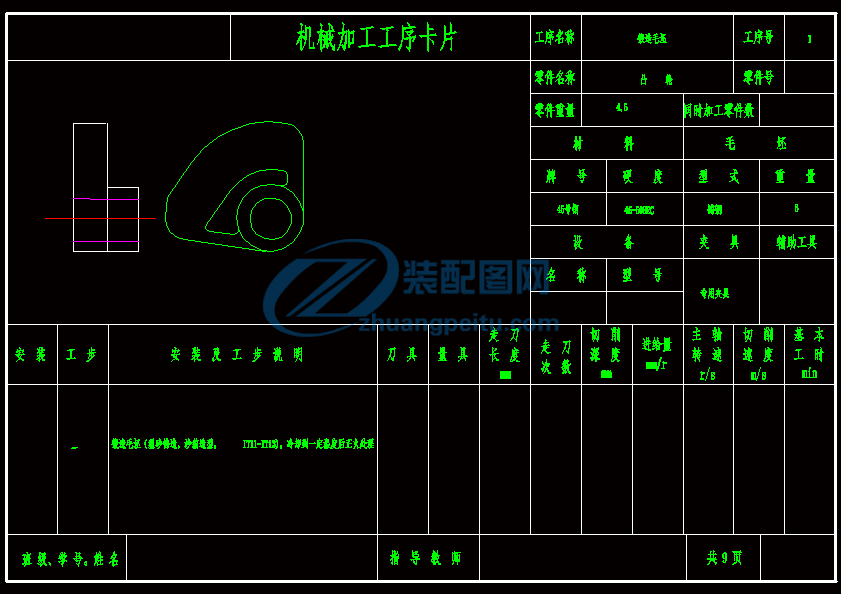

(一).確定毛坯的制造形式
零件材料為45鋼,考慮到凸輪在使用時反復沖擊小,因此選用鑄件,就能滿足工作需要,由于零件的年產量為大批大量生產,形狀較簡單,尺寸不大,可采用沙箱鑄造。
(二).基面的選擇
1.粗基準的選擇:由于零件大端是以孔心為基準的,則應在保證Φ28mm孔心精度的基礎上加工大端面,所以以大端面為粗基準是合理的。
2.考慮到大端面相對Φ28mm孔的位置關系,取Φ28mm孔為精基準。
(三).制訂工藝路線
工藝路線

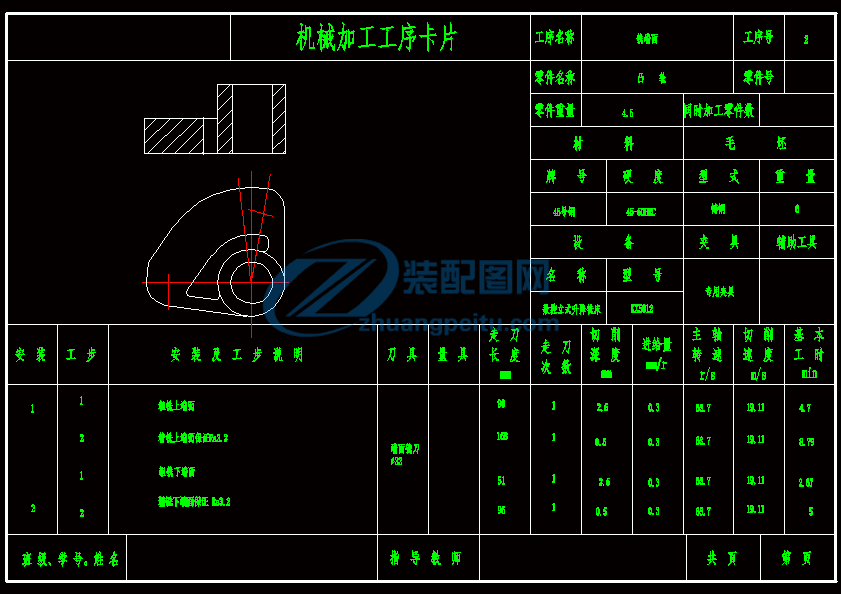

工序1粗銑上端面,精銑上端面保證Ra3.2。粗銑下端面,精銑下端面,保證Ra3.2。以孔外圓為基準,選用數控式升降臺銑床KX5012。

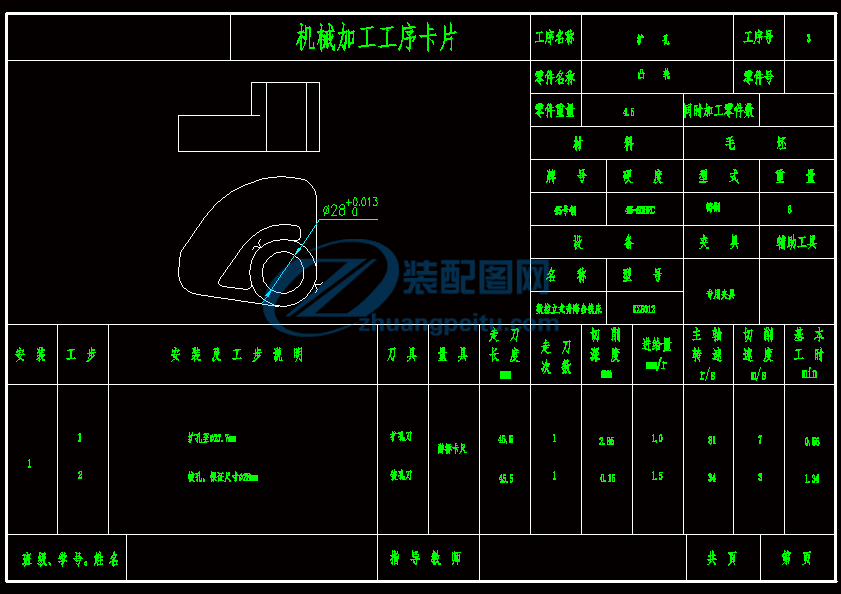

工序2 擴孔至Φ27.7mm,絞孔,保證尺寸Φ28 mm。以大端面為粗基準,選用數控式升降臺銑床KX5012。
工序3 加工鍵槽,保證尺寸6mm,30mm和粗糙度Ra6.3。以Φ28 mm孔外圓為基準,選用拉床。

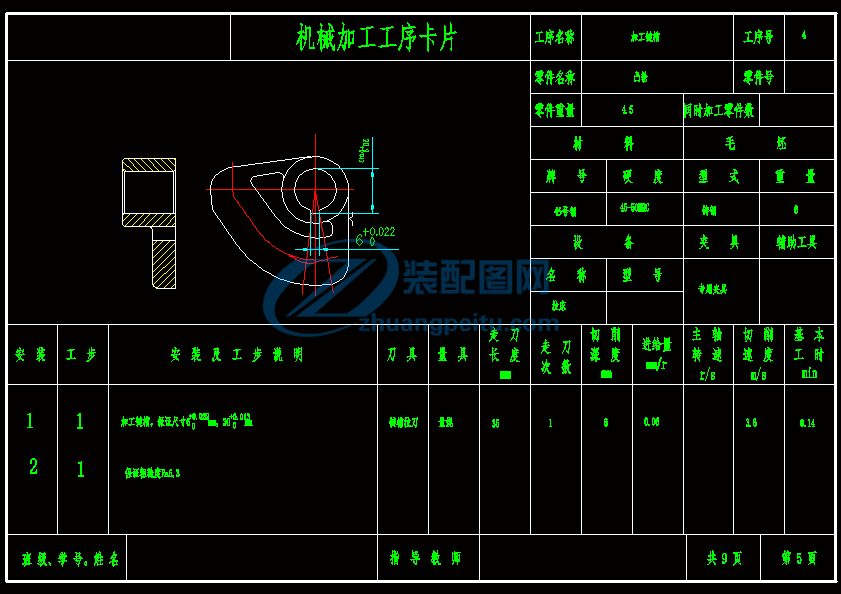

工序4 鉆通孔26mm,保證尺寸55±0.1mm,R47±0.1mm,10°±1°。以Φ28 mm孔外圓為基準,選用ZF5132。
工序5 粗銑凸輪槽,深度7mm;精銑凸輪槽,寬度保證16±0.1mm,深度8mm。以Φ28 mm孔外圓為基準,選用數控式升降臺銑床KX5012。
工序6 局部淬火,保證HB≥48HRC
工序7鉆螺紋孔至Φ6.8mm,絞孔M8。以Φ28mm外圓為基準,選用鉆床ZF5132。
。

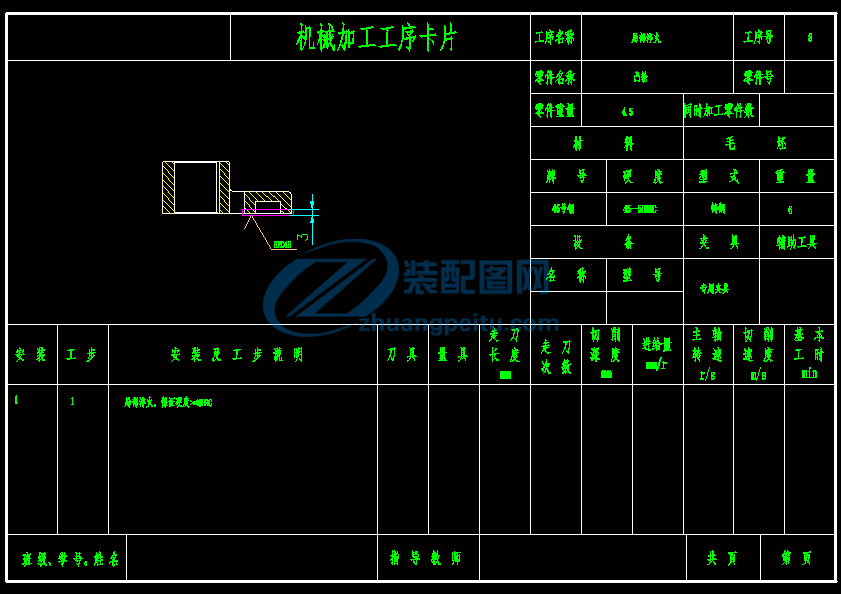

工序8 倒角145°,倒角145°,倒角245°。以Φ28mm外圓為基準,選用鏜床。
(四).機械加工余量,工序尺寸及毛坯尺寸的確定

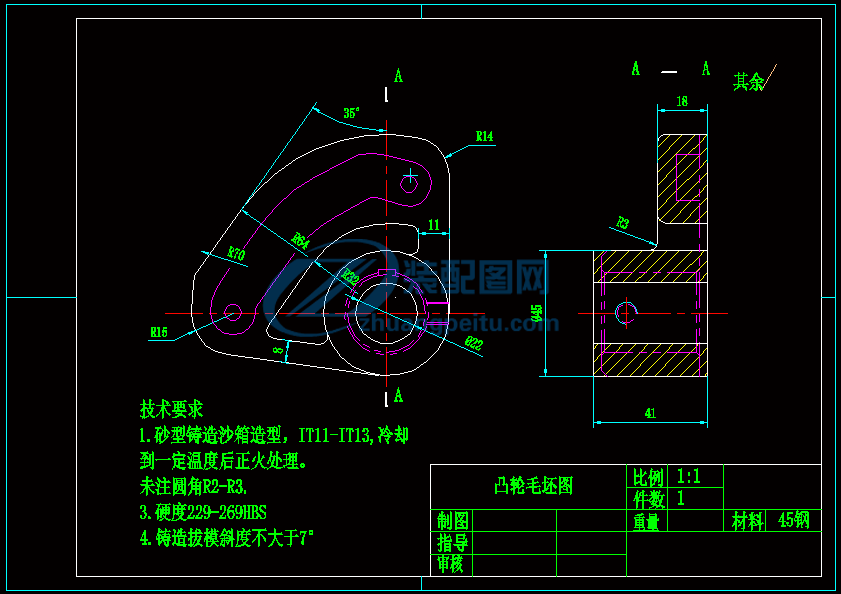

凸輪零件材料為45鋼生產類型為大批大量生產,采用沙箱造型鑄造的毛坯。
根據上述原始資料及加工工藝,分別確定各加工表面的機械加工余量,工序尺寸及毛坯尺寸如下:
1.大端面 現直接取凸輪厚度41mm,因?yàn)楸砻娲植诙纫鬄镽a3.2.此時厚度余量Z=6mm,已經能滿足加工要求。
2.孔 毛坯為空心,需擴孔,絞孔才能完成孔的加工。粗糙度要求為Ra3.2.參照《機械制造工藝師設計手冊》確定工序尺寸及其余量為:
擴孔至Φ27.7mm 2Z=3mm
絞孔至Φ28mm 2Z=0.3mm
(五).確定切削用量及基本工時
工序1粗精銑上下端面
1.加工要求:保證Ra3.2
機床:KX5012
刀具:高速鋼鑲齒端面銑刀Φ100mm
2.計算切削用量
(1)粗銑大端面
1)進給量?=0.06mm/齒 參考《切削手冊》表3-3
2)切削速度 參考有關手冊確定V=20m/min
3)確定主軸轉速
由于采用高速鋼鑲齒端銑刀Φ100mm,則d=Φ100mm,齒數為5
n=
當n=63.7(r/min)時,工作臺每分鐘進給量?應為
?= ?Zn=0.06563.7=19.11m/min
4)切削工時 由于是粗加工,故整個銑刀刀盤不畢洗過整個工件,利用作圖法可得出銑刀的行程l+l+l=90mm
則機動工時 t=
(2)精銑大端面
進給量,切削速度,主軸轉速與粗加工與之。由于是精銑,所以整個銑刀刀盤要銑過整個工件,可得出銑刀的行程為l+l+l=168mm,則機動工時 t==
(3)粗銑下端面
進給量,切削速度,主軸轉速同上。粗加工行程l+l+l=51mm,則機動工時為t==
(4)精銑上端面
進給量,切削速度,主軸轉速同上。精加工行程l+l+l=96mm,則機動工時為t==
工序2 擴孔,絞孔
1.加工條件:工件材料45鋼正火,=0.6GPa,砂型鑄造。
加工要求:擴孔至Φ27.7mm,絞孔至Φ28mm
機床:KX5012
刀具:刀片材料高速鋼,刀具尺寸擴孔Φ28mm絞孔Φ28mm
2.計算切削用量
(1)擴孔Φ27.7mm
1)進給量? 根據《切削用量簡明手冊》(以下簡稱《切削手冊》表2.10,當有孔徑在25-30mm之間時,?=0.8~1.0mm/r,在此取?=1.0mm/r
2)計算切削速度,按《切削手冊》表2.30,切削速度的計算公式為(擴孔刀壽命T=30min)
V=(V的單位:m/min)
其中擴孔參數為 C=11.1,Z=0.4,X=0.2,y=0.5,m=0.2,=0.36
所以 擴孔 V=
3)確定主軸轉速 擴孔 n=
4)切削時,切入切出長度分別定為l=3mm,l=1.5mm
切削工時 t=
(2)絞孔Φ28mm
1)進給量?,根據《切削手冊》表2.11,當孔徑在20~30mm時?=0.8~1.8mm/r,在此取 ?=1.5mm/r
2)計算切削速度 按《切削手冊》表2.30,切削速度的計算公式為(擴孔刀壽命T=40min)V= (V的單位:m/min)
其中絞孔的參數為C=12.1,Z=0.3,X=0.2,y=0.5,m=0.4,=0.36
所以 絞孔 V=
3)確定主軸轉速 絞孔 n=
按機床說明書見《工藝手冊》表11-3選為96r/min
4)切削工時,切入切出長度分別定位l=3mm,l=1.5mm
t=
工序3加工鍵槽
1.要求: 保證尺寸6mm,30mm和粗糙度Ra6.3。
機床:拉床
刀具:拉刀,寬6mm
2.計算切削用量
(1)單面齒升 根據有關手冊定為?=0.06mm
(2)拉削速度定為V=0.06m/s(即3.6m/s)
(3)切削工時: t=
式中Z-單面余量 2mm
l-拉削長度 35mm
-考慮校準部分的長度系數 取 1.2
k-考慮機床返回行程系數 取 1.4
V-拉削速度(m/min)
?-拉刀單面齒升
z=拉刀同時工作的齒數
P-拉刀齒距
P=(1.25~1.5)=1.35 =8mm
拉刀同時工作的齒數z=
所以 t=

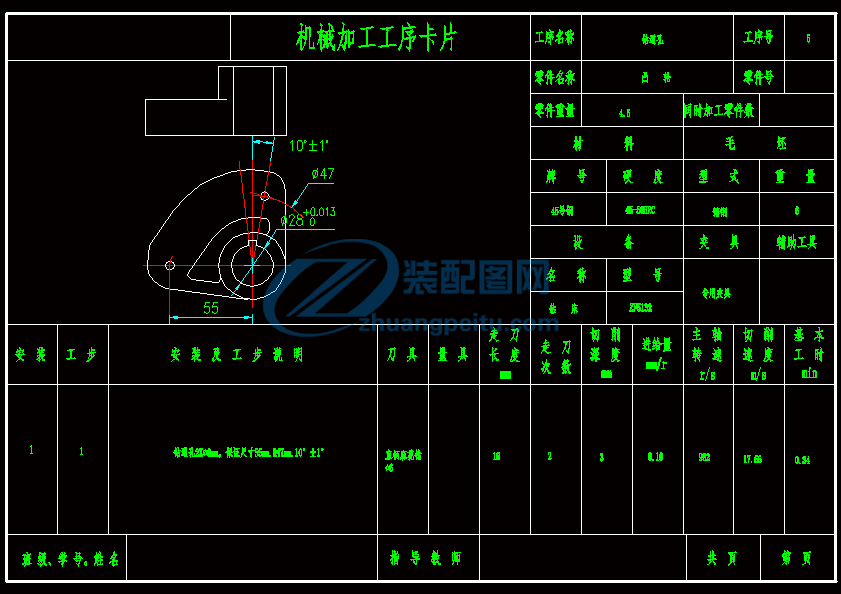

工序4鉆通孔
1.加工要求:保證Φ6mm,55mm,R47mm,10°。
機床:ZF5132
刀具:直柄麻花鉆Φ6mm
2.計算切削用量
(1)鉆孔2Φ6mm
1)進給量?=0.16mm/r(見《切削手冊》表2.7)
2)計算切削速度,按《切削手冊》表2.13及表2.14按5類加工性質考慮
V=17.56m/min
3)確定主軸轉速 n=
按機床選取n=983r/min(按《工藝手冊》表9-3)
所以實際切削速度 V=
4)切削工時 2t=2
其中切入切出長度分別為l=5mm,l=3mm,l=18mm

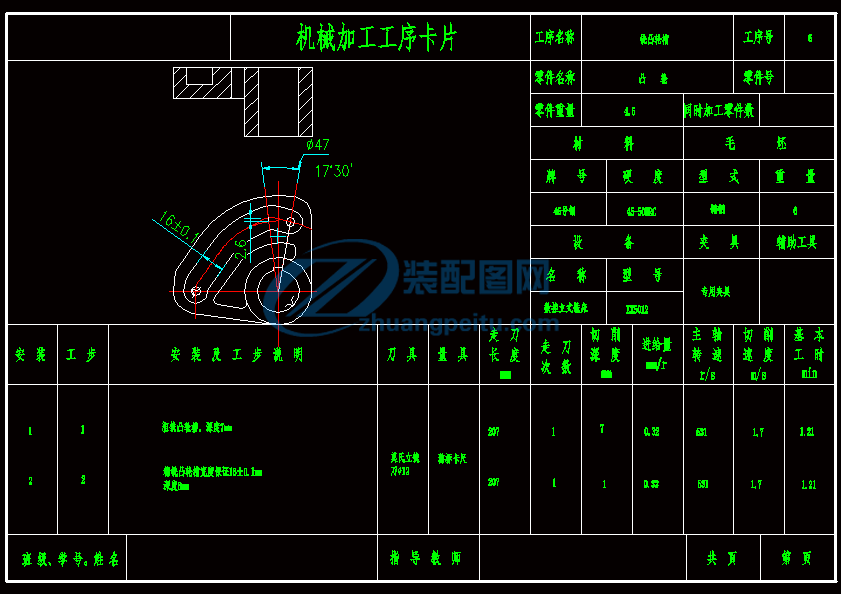

工序5 粗精加工凸輪槽
1.加工要求:槽深8mm,寬16
機床:KX5012
刀具:莫氏立銑刀Φ12mm
2.計算切削用量
(1)粗加工凸輪槽深度7mm
1)進給量?z=0.08mm/齒
2)切削速度參考有關手冊,定位V=20m/min
3)確定主軸轉速
由于采用莫氏立銑刀Φ12mm d=12mm,齒數Z=4 則
n=
?=?Zn=0.08
4)切削工時 銑刀行程l+l+l==207mm
則機動工時 t==
(2)精加工凸輪槽至8mm深
進給量,切削速度,主軸轉速及切削工時同上。
工序6 鉆螺紋孔至Φ6.8mm,攻絲
1.加工要求:加工M8孔
機床:ZF5132
刀具:直柄麻花鉆Φ6.8mm,絲錐M8
2.算切削用量
(1)鉆孔Φ6.8mm
1)進給量取?=0.2mm/r 根據《切削手冊》表2.7,當鋼的<800MPa,d=Φ6.8mm時
2)確定切削速度:根據《切削手冊》表2.13及表2.14得切削速度
V=15.32m/min
3)確定主軸轉速 n==717.5r/min
根據機床說明書取 n=723r/min
故實際切削速度為 V=
4)切削工時 l=10mm,l=5mm,l=3mm
t=
(2)攻螺紋M8
1) 進給量取?=0.1mm/r
2) 確定切削速度 取V=0.1m/s(6m/min)
3) 確定主軸轉速n=238r/min
按機床說明書選取n=195r/min 則V=4.9m/min
4) 機動工時 l=10mm,l=3mm,l=3mm
t=

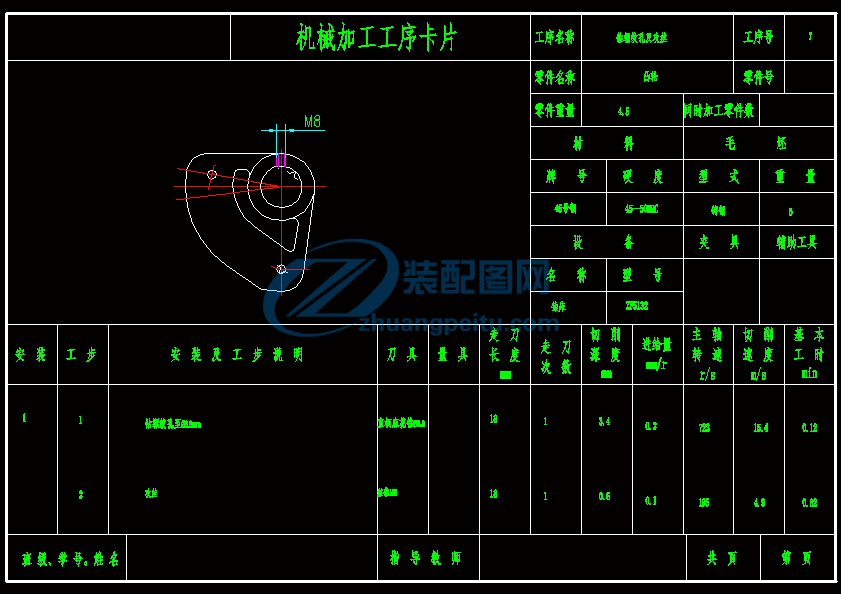

工序7 淬火 保證HB≥48HRC

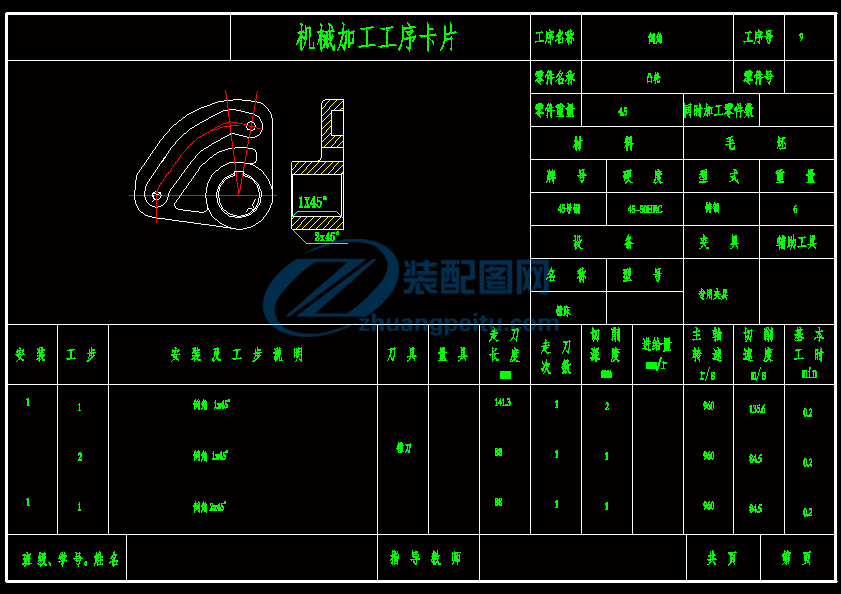

工序8 倒角 采用n=960r/min,手動進給。
三.夾具設計
為了提高勞動生產率,保證加工質量,降低勞動強度,需要設計專門的夾具
經過與指導教師的協商,決定設計第7道工序的鉆床夾具,本夾具將用于ZF5132鉆床,刀具為直柄麻花 ?6.8和絲錐M8
(一).問題的提出
本夾具主要用來對凸輪槽的粗精加工,在本道工序加工時,應主要考慮如何提高勞動生產率,降低勞動強度,而精度不是主要問題。
(二).夾具設計
1.定位基準的選擇
本夾具主要用來對凸輪M8螺紋孔的加工,在本道工序加工時,應主要考慮如何提高勞動生產率,降低勞動強度。
2. 切削力及夾緊力計算
①確定定位元件:
根據工序簡圖規定的定位基準,選擇一面雙銷實現定位。
②夾緊計算:
查表得:
Cm=333.54 Xf=1 Xm=1.9
Cf=833.85 Yf=0.7 Ym=0.8
又知: 1=35m L=23mm d= 8mm
扭矩 = 333.54 * 818 *0.001=4.784N/m
切削力 =Cfdxffyfk=833.85* 8* 0.20.7 = 2162N
夾緊力 = M + F1L F= 1434.4N
3.定位誤差分析
(1).定位元件尺寸及其公差的確定。夾具的主要定位元件為Φ28mm軸,該定位元件Φ28mm軸的尺寸與公差現規定為與本零件在工作時與其相配合的Φ28mm軸的尺寸與公差相同,即2028h8
已知零件孔徑為Φ28mm,夾具中定位軸軸徑為Φ28mm,因此當零件安裝在夾具中時,定位軸與孔之間的間隙為 △b=0.021-(-0.046)=0.067mm
即最大間隙能滿足零件加工精度的要求。
4.夾具設計及操作的簡要說明
如前所述,再設計夾具時,應該注意提高勞動生產率。因此,應首先著眼于機動夾緊而不采用手動夾緊。因?yàn)檫@是提高生產率的重要途徑。本道工序的銑床夾具就選擇的氣動夾緊方式。本工序由于包含的粗加工,切削力較大,為了夾緊工件,勢必要增加氣缸直徑,而這將使整個夾具過于龐大。因此,應首先設法降低切削力。目前采取的措施有三:一是提高毛坯的制造精度,使最大切削深度降低,以降低切削力;二是選擇一種比較理想的斜楔夾緊機構,盡量增加該機構的擴力比;三是在可能的情況下,適當提高壓縮空氣的工作氣壓(由0.4MPa增值0.5Mpa),以增加氣缸推力。結果,本夾具總的感覺還比較緊湊。
夾具上裝有對刀塊,可使夾具在一批零件加工之前很好地對刀(與塞尺配合使用);同時,夾具體底面上的一對定位鍵可使整個夾具在機床工作臺上有一正確的安裝位置,以利于加工。

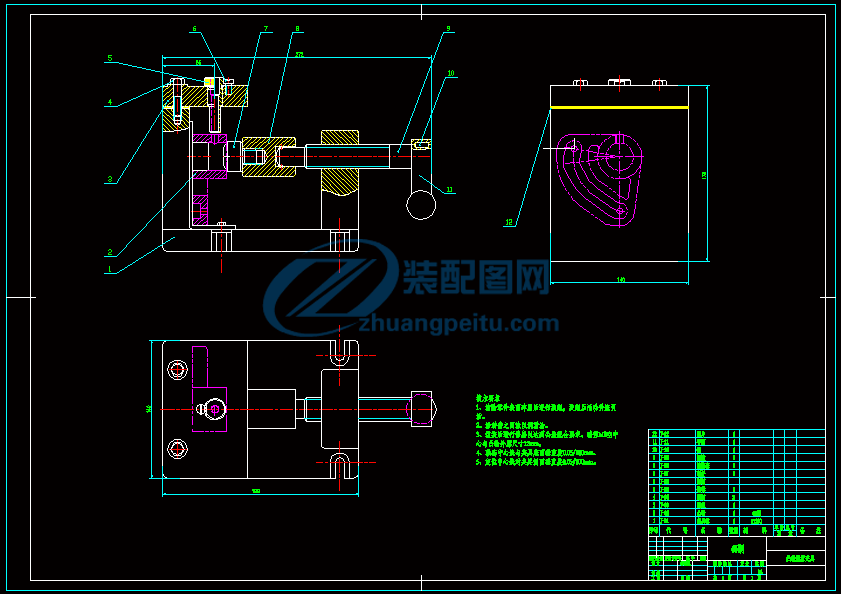

鉆床夾具的裝配圖及夾具體零件圖分別見附圖。
設計感言
兩周的機械制造基礎課程設計,說長不長說短不短,剛開始的兩天還沒有進入狀態,感覺仍沒有從暑假的休閑心情中轉換過來??梢哉f課程設計的前兩天是一段磨合進入設計狀態的過程,剛開始的任務并不重,只是初步了解一下各自小組的題目、設計任務等等,接著就是借繪圖板、各種參考手冊,這。
果不其然,待畫完零件圖之后各種問題便一一出現,而時間的緊迫又不允許我們把太多的時間放在一個點上,為了保證在規定的時間完成老師布置的相應的任務,我們決定放棄一些有歧義的問題,把一個大概的輪廓樣本給弄出來,之后的空余時間就用來解決那些沒有搞懂的問題上,例如,對毛坯某些尺寸的加工余量的不懂確定,而解決這些問題的行之有效的方法便是去找老師指導了。
課程設計的前一周的主要任務是手繪零件、毛坯圖,填寫工藝、工序卡;后一周的任務是完成對零件夾具的設計還有編寫設計說明書。不知不覺中,課程設計已漸步入尾聲,總而言之,這次課程設計讓我學到了許多知識,鍛煉了自己學以致用的能力,令我想起高中生涯與同學們一起探討攻克難題的那種樂趣;正所謂學在其中,樂在其中。
最后在此感謝我們的輔導老師,沒有老師的細心指導,我們根本完成不了任務更談不上學到了什么知識;
還要感謝同學們的幫助與支持,讓我們?cè)趯W(xué)習中增進了友誼。謝謝!
參考文獻
1上海市金屬切削技術協會主編.金屬切削手冊 第二版 上海:上??茖W(xué)技術出版社 1984
2艾興 肖詩綱主編.切削用量簡明手冊 第三版 北京:機械工業出版社 1994
3哈爾濱工業大學趙家齊主編.機械制造工藝學課程設計指導書.第二版 北京:機械工業出 版社 2002
4楊叔子主編.機械加工工藝師.北京:機械工業出版社 2002
5 吉林大學于駿一主編.機械制造技術基礎 北京:機械工業出版社 2009
