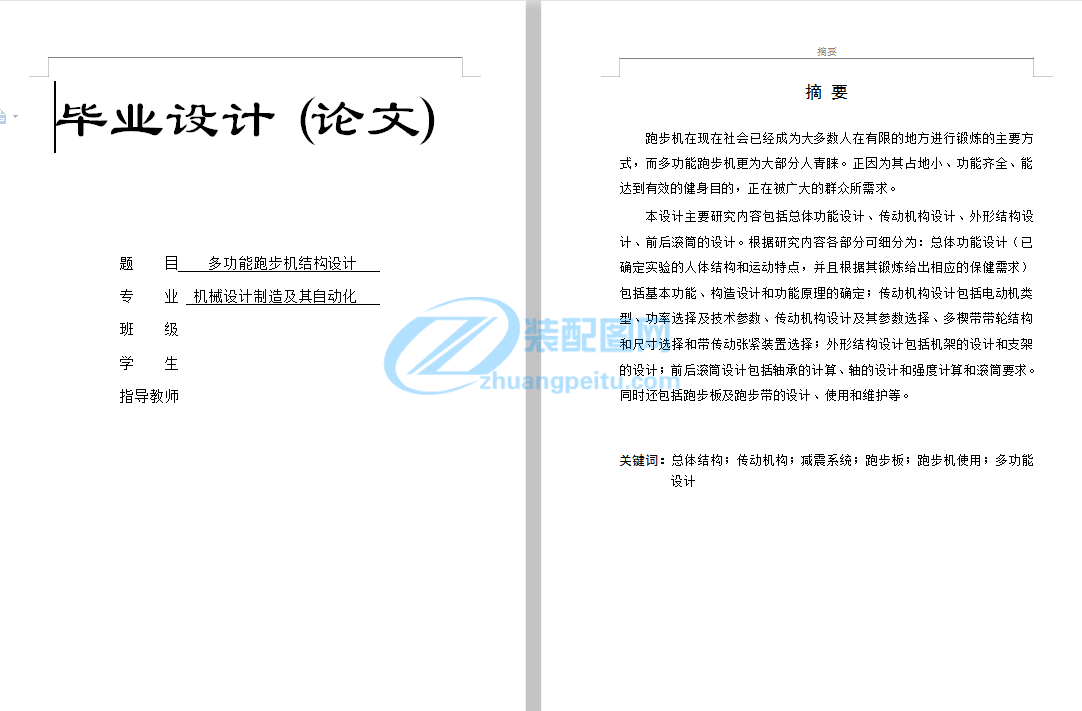

畢業設計（論文）
題 目 多功能跑步機結構設計
專 業 機械設計制造及其自動化
班 級
學 生
指導教師
壓縮包內含有CAD圖紙和說明書,咨詢Q 197216396 或 11970985 摘要
摘 要
跑步機在現在社會已經成為大多數人在有限的地方進行鍛煉的主要方式，而多功能跑步機更為大部分人青睞。正因為其占地小、功能齊全、能達到有效的健身目的，正在被廣大的群眾所需求。
本設計主要研究內容包括總體功能設計、傳動機構設計、外形結構設計、前后滾筒的設計。根據研究內容各部分可細分為：總體功能設計（已確定實驗的人體結構和運動特點，并且根據其鍛煉給出相應的保健需求）包括基本功能、構造設計和功能原理的確定；傳動機構設計包括電動機類型、功率選擇及技術參數、傳動機構設計及其參數選擇、多楔帶帶輪結構和尺寸選擇和帶傳動張緊裝置選擇；外形結構設計包括機架的設計和支架的設計；前后滾筒設計包括軸承的計算、軸的設計和強度計算和滾筒要求。同時還包括跑步板及跑步帶的設計、使用和維護等。
關鍵詞：總體結構；傳動機構；減震系統；跑步板；跑步機使用；多功能設計
Abstract
The treadmill in the society now has become the majority of the people in the limited places to exercise the main way, and the multifunctional treadmill for most people favor. Because of its small land occupation, complete function, can achieve effective fitness for purpose, being broad masses place needs.
The design of the main research contents include the overall functional design, transmission design, shape design, front and rear drum design. According to the research content of each part can be divided into: the overall functional design ( has been determined experimentally human body structure and movement characteristics, and according to their exercise given the care needs ) including basic function, structure design and functional principle of determination; transmission mechanism design includes motor type, power selection and technical parameters, transmission mechanism design and parameter selection multi wedge belt pulley, the structure and size selection and belt tensioning device selection; shape structural design includes a frame design and stent design; before and after the drum design includes bearing calculation, shaft strength calculation and design requirements and drum. At the same time also includes the running plate and a running belt design, use and maintenance.
Key word: Overall structure；Main transfer machinery；Damping system；Run board；Run , machine use；Muti_function design

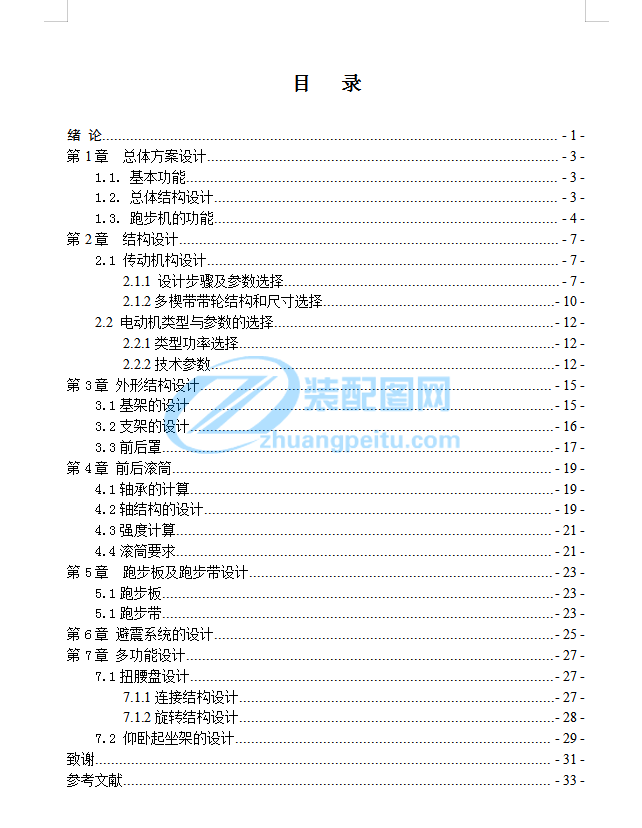

目錄
目 錄
緒 論 - 1 -
第1章 總體方案設計 - 3 -
1.1. 基本功能 - 3 -
1.2. 總體結構設計 - 3 -
1.3. 跑步機的功能 - 4 -
第2章 結構設計 - 7 -
2.1 傳動機構設計 - 7 -
2.1.1 設計步驟及參數選擇 - 7 -
2.1.2多楔帶帶輪結構和尺寸選擇 - 10 -
2.2 電動機類型與參數的選擇 - 12 -
2.2.1類型功率選擇 - 12 -
2.2.2技術參數 - 12 -
第3章 外形結構設計 - 15 -
3.1基架的設計 - 15 -
3.2支架的設計 - 16 -
3.3前后罩 - 17 -
第4章 前后滾筒 - 19 -
4.1軸承的計算 - 19 -
4.2軸結構的設計 - 19 -
4.3強度計算 - 21 -
4.4滾筒要求 - 21 -
第5章 跑步板及跑步帶設計 - 23 -
5.1跑步板 - 23 -
5.1跑步帶 - 23 -
第6章 避震系統的設計 - 25 -
第7章 多功能設計 - 27 -
7.1扭腰盤設計 - 27 -
7.1.1連接結構設計 - 27 -
7.1.2旋轉結構設計 - 28 -
7.2 仰臥起坐架的設計 - 29 -
致謝 - 31 -
參考文獻 - 33 -
壓縮包內含有CAD圖紙和說明書,咨詢Q 197216396 或 11970985 機械設計制造及其自動化專業畢業設計
緒 論
跑步是目前國際流行并被醫學界和體育界給予高度評價的有氧健身運動，是保持一個人身心健康最有效、最科學的健身方式，也越來越受到大家喜愛。
戶外長跑曾經是大眾最喜聞樂見的運動形式，沿著林蔭道呼吸著早晨清新的空氣，聽著枝頭的鳥鳴，既能愉悅身心，又可鍛煉體魄。只是隨著都市的大氣變得污濁，生活節奏變得緊張，戶外長跑變得不那么流行了，而跑步機則成了時下健身最熱門的健身器械。跑步機不僅可以讓我們免受汽車尾氣之苦，也使我們可以選擇自己方便的時間隨時鍛煉。
電動跑步機，又名電動跑臺，是多年來國際流行的大眾健身器材，通過電機帶動跑帶使人以不同的速度被動地跑步或走動。由于電動跑步機上的電子輔助裝備功能非常多，鍛煉者可體驗不同的跑步環境，如平地跑、上坡跑、丘陵跑、變速跑等，個人可以根據自己的鍛煉目的進行鍛煉。跑步機在健身者運動時能顯示出跑步時的速度、時間、心率、熱量、節拍、距離等指標，使健身者能夠隨時根據自身的身體狀況調節訓練強度。
隨著社會的發展，一方面我們需要良好的體質適應工作的需要，另一方面由于受到氣候、環境、場地等一些客觀因素的制約，我們到室外去跑步的機會也越來越少；隨著生活的節奏變快，時間也被人們充分的利用，導致辦公室一族沒有辦法保證身體的健康。
跑步機，其主要系在扶手架適當位置處設一樞桿，復使該樞桿向機體前下方延伸，并使其另端樞結在跑步框架的適當位置處，在跑步框架前端底部設有一貼地滑輪，因此，當跑步框架由后方被舉起遂行折收作業時，該貼地滑輪將有助于使用者的施力，具有折收省力，撐持穩固的特點。應用跑步機在室內健身，已成為大多數人在辦公、客觀因素等條件制約下首選健身方式。
因此，關于跑步機的研究與開發已成為主要發展方向。一臺多功能跑步機是由跑步機、劃船器、臥式健身車、立式健身車、放松機、腰旋器等功能器材組合而成，以功能多、占地少而受到一些人的喜愛。它的鍛煉方法同普通跑步機一樣，從健身器具備的使用舒服、方便，故本設計為多功能跑步機結構設計。設計出的多功能跑步機根據自己的情況，適當選擇運動方式進行鍛煉對人的心肺功能以及上下肢肌肉力量的增強有良好的作用。在使用者的時間，空間得到更多節省，使得多功能跑步機具有更好的使用性。
第1章 總體方案設計
1.1. 基本功能
根據每個人不同的生理特征考慮，每個人不同的體質每天所需的運動量不同，這里以普通的群眾（35歲、性別男、體重60公斤）為例。跑步機的基本功能就是構建一條運動的跑道（跑步帶），跑道的運動方向與運動者的跑動方向相反，但速度必須自動保持一致，這樣就使得運動者能夠在原地進行跑步鍛煉了。實現跑步機的功能，對跑步帶的驅動與速度控制：通常使用直流電動機驅動，直流電動機通過半導體功率器件，使用脈沖寬度控制（PWM）方式實現調速。
1.2. 總體結構設計

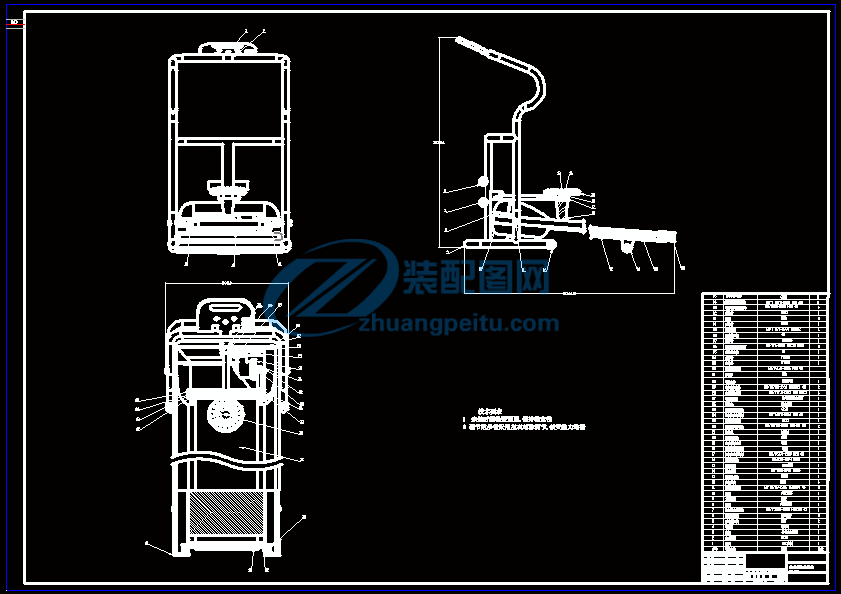

多功能電動跑步機主要由機架、電動機、可調電源、跑步皮帶及儀表控制盤組成，其特征在于框架與支架垂直連接，前軸與后軸分別裝在框架的兩端，前滾筒與后滾筒分別用軸承套裝在前后軸上，跑步皮帶張緊繞裝在前后滾筒上，跑步皮帶下裝有支撐跑步板，從動皮帶輪緊裝在前滾筒的一端，電動機、可調電源,安裝在框架的前端，控制傳感器裝在電動機上，速度傳感器安裝在緊靠在從動皮帶輪的框架上，皮帶調節螺栓一端連接在電動機外殼的孔板上，另一端連接在焊接于框架前端的孔板上，跑步機扶手架安裝于支架的頂端，儀表控制盤安裝于扶手架上。傳動方式采用帶傳動機構，傳動級為一級。同時在支架上安有扭腰盤和伏地挺身架使機器實現其多功能性。
1.3. 跑步機的功能
目前市場上比較常見的有傳統跑步機和電動跑步機兩種。傳統跑步機，俗稱“被動式跑步機”。 是我國上世紀80年代從國外引進健身觀念時、為適應當時國情而開發的具有“中國特色”的過渡產物。它的動力來源是使用者通過自身臂部、膝部、踝關節的活動，推動跑步機而產生的運動。速度由運動者自己控制。這種運動方式，表面上看起來似乎能消耗更多的能量，但其造成的運動傷害也要比在大自然中跑步高出數倍。
據北醫三院運動醫學專家林共周博士解釋：在馬路上跑步，每跑1000米，每只腳就得撞擊地面約1000次左右。而在傳統跑步機上跑步，人體除自身重量產生的震蕩外，腳踝、膝部和臀部的肌肉，特別是肌腱，還要額外承擔向后的扭力來確保跑帶向后運動。由于扭力過度集中在韌帶、關節等幾個關鍵受力部位，更容易使受力部位肌腱組織產生慢性疲勞，造成損傷。很多傳統跑步機使用者，發現自己越是認真鍛煉，腿部就越跑越粗，關節也越練越沒有力氣。傳統跑步機并不適合患有脊椎軟骨突出、膝關節炎、踝關節扭傷、骨肌腱炎、以及足底筋膜炎的人，因為長期的跑步可能會加重慢性扭傷的情形或加速膝關節的老化。
電動跑步機是健身房及家庭較高檔的器材，這種跑步機能減輕傳統訓練對關節的沖擊，避免運動受傷，比自然跑步有明顯的優勢。跑步時后腳跟先著地，順著跑帶方向運動。手腳模仿跑步的動作，前后揮動，從而使全身肌肉得到均衡的鍛煉。由于跑帶的運動方向與腳步移動的方向一致，韌帶部位的扭力就抵消了，跑起來非常舒適。扭腰盤的功能設計可使康復者、兒童、老年人保持身體平衡，從而集中精力安心鍛煉。如果增加運動量，可以加快舞動手腳的速度。用電動跑步機能消除關節的負載，不但能減肥健身，還有益于受傷后身體的恢復。根據腰腹肌肉的鍛煉可由仰臥起坐架來實現。
它通過電機帶動跑帶使人以不同的速度被動地跑步或走動。由于被動地形成跑和走，從動作外形上看，幾乎與普通在地面上跑或走一樣，但從人體用力上看，在電動跑步機上跑、走比普通跑、走省去了一個蹬伸動作。正是這一點使每一個在電動跑步機上走跑的人感到十分輕松自如，可使人比普通跑步多跑1／3左右的路程，能量消耗也比普通走、跑為多。另外，由于電動跑步機上的電子輔助裝備功能非常多，可體驗不同的跑步環境。
第2章 結構設計
2.1 傳動機構設計
工作機構類型選擇帶傳動,屬于定傳動比勻速轉動機構。帶傳動具有結構簡單，成本低廉 能緩和載荷沖擊，運行平穩，無噪聲，過載時將引起帶在帶輪上打滑，因而可防止其他零件的損壞，具有過載保護作用
2.1.1 設計步驟及參數選擇
初始條件：選擇電機為專門為跑步機生產的永磁直流電動機，傳動功率P=1.5KW，主動輪轉速為n1=3400r/min 傳動比定為i=2.1 由于多楔帶適于傳遞功率較大而又要求結構緊湊的場合，特別能適應帶輪直徑小的傳動，所以擇之。以下計算過程所用到的表和圖來源：
1、確定設計功率Pd
Pd＝KAP （3-1）
KA——工作情況系數，根據跑步機使用的特性，選擇每天工作時間〈10小時，載荷變動小。KA=1.1見表8-9
Pd=1.1*1.5=1.65kw
2、帶型號的選擇
對于多楔帶的型號可根據設計功率Pd=1.65KW和小帶輪轉速n1=3400r/min由圖8—21選取,選PJ型多楔帶。
3、確定帶輪直徑de1、de2（有效直徑）
小帶輪有效直徑：
demin=20mm,由表8-91選de1=33.5mm
大帶輪有效直徑:
小帶輪節圓直徑
dp1=de1+2△e=33.5+2*1.2=36mm
△e=1.2
大帶輪節圓直徑dp2=idp1=2*33.5=67mm
de2=dp2-2△e=67-2*1.2=64.6mm
選de2=63mm
4、計算帶速v
v=πdp1n1 /（60×1000） m/s （3-2）
注意：v↑ —→離心力、離心應力↑—→FQ↓
—→單位時間內的應力循環次數N↑
v↓ —→P=F×v/100可知，P一定時，F↑—→張緊力↑
一般v在5～25 m/s，最大30 m/s，在8～15 m/s較好
V=∏*36*3400/60*1000=6.4<30m/s,合適
5、初定中心距a0
中心距的大小對帶傳動的影響：
a↑—→結構大—→由于載荷變化引起帶的顫動—→掉帶
a↓—→帶的長度↓—→在一定速度下，單位時間內帶的應力變化次數N愈多，會加速帶的疲勞損壞；
—→當傳動比i較大時，包角↓
對于V帶傳動，中心距a一般可取
2（de1 ＋de2 ）≥a0≥0.7（de1＋de2） （3-3）
67.55〈a0〈193
初定 a0=150mm
6、確定帶的有效長度Le
Le0=2a0+∏/2（de1＋de2）+(de2-de1)2/4a0
=2*150+151.505+1.45
=452.96mm
選Le=450mm
7、計算實際中心距a
中心距的變動范圍
考慮安裝調整和補償張緊力的需要（如膠帶伸長而松弛后的張緊），尚需給中心距留有一定的調整余量。由表8-54知中心距的調整量為△min=5,￡min=8.
a=a0+(Le- Le0)/2
=150-1.48
=148.52mm
選a=149mm
則a1=154mm a2=141mm
8、計算小帶輪包角
α1 ≈∏-（de2-de1 ）/a
=3.14-0.199
=2.94rad
9、帶每楔所傳遞的額定功率及其增量
由帶型，de1=33.5mm，n1=3400r/min按表8-55用插值法計算的
p0=0.14kw
由i=2, n1=3400r/min,有表8-55用插值法計算得
△p0=0.02kw
10、計算帶的楔數
用插值法計算Kα=0.97，KL=0.78
Z=1.65/（0.16*0.97*0.78）
=13.63
選取Z=12
11，有效圓周力
FT= Pd/v*103
=0.26*103
=260N
12．作用在軸上的載荷
為設計軸和軸承，需確定帶傳動作在軸上的力Fr
得Kr=1.57
則 Fr=1.57*260*0.995
=406.16N
根據計算
跑步機傳動機構選擇12PJ450多楔帶
2.1.2多楔帶帶輪結構和尺寸選擇
技術要求
質量?。唤Y構工藝性好；無過大的鑄造內應力；質量分均勻，轉速高時要經過動平衡 ；輪槽工作面要精細加工（表面粗糙度一般為3.2），以減少帶的磨損；各槽的尺寸和角度應保持一定的精度，以使載荷分布較為均勻等。
材料選擇
帶輪的材料主要采用鑄鐵，常用材料的牌號為HT150或HT200；轉速較高時宜采用鑄鋼（或用鋼板沖壓后焊接而成）；小功率時可用鑄鋁或塑料。
結構設計
帶輪由輪緣，輪輻和輪轂三部分組成
1）實心式：帶輪基準直徑小于3d(d為軸的直徑)時
2）腹板式：帶輪基準直徑小于300～350mm時
3）輪幅式：帶輪基準直徑大于300～350mm時
帶輪的結構設計主要是根據帶輪的基準直徑選擇結構形式，并根據帶的型號及根數確定輪緣寬度，根據帶的型號確定輪槽尺寸
則小帶輪D=33.5選取實心式，大帶輪D=63選取腹板式
小帶輪隨電機一起購買。規格：P12PJ33.5
以跑步機大帶輪P12PJ63為例確定其結構和尺寸：
要求帶輪每毫米有效直徑的輪槽軸向圓跳動公差值為0.002mm.輪槽表面粗糙度Ra的最大允許值為3.2。槽距e=2.34±0.03 槽角α=40o±0.5o 楔頂圓角半徑rb,最小值為0.2，槽底圓弧半徑rt最大值為0.4，檢驗用圓球或圓柱直徑db=1.5±0.01,2X公稱值為0.23，2N最大值1.22，f最小值為1.8，有效線差公稱值￡e=1.2徑向跳動公差0.25，槽間直徑差值最大0.16。n槽數為12。。
帶輪寬=11*2.34+1.8*2
=29.34MM
選取30MM
2.2 電動機類型與參數的選擇
2.2.1類型功率選擇
當人在跑步機上跑步或走路時，跑步機所承載的重量是人體重的0.8~2.5倍。動力就是在這樣的載重量下，還能滿足并維持所選擇的速度，讓人可以在跑步機上走跑自如的驅動力。通常跑步機一個馬力大概可提供50~60公斤的承載重量，但跑步帶面積大小也和跑步機馬力有相當直接的關系，跑步機的馬力越大，可以帶動的跑步帶面積也越大，所以衡量效率及安全性后，一般建議，家用跑步機合宜的持續(continuous)馬力應該至少2KW以上，如果家人的體重有超過80公斤，則應選3KW以上的跑步機。
此跑步機設計標準為100公斤，則電動跑步機用電動機—ZYT42（NEMA）型永磁直流電動機該型電動機系大功率跑步機中配套的專用驅動元件，經一定的電磁、結構派生處理也可適用于相應的機械裝置中作為驅動元件。該電動機顯著的特點：具有轉速精度高，當人在跑步機上運動時，是一個沖擊負載，該機在這種沖擊負載作用下一般不差，保持同步轉速，如同在平地上一樣感覺。表現在調速方便（可無級調速），
調速范圍寬，低速性能（啟動轉矩大），運行平穩，噪音低，效率高。
2.2.2技術參數
型號 ZYT42/06 電壓220 VDC
功率 2.0 KW 電流不大于9.8A
轉速3400±7% 轉向 逆時針
絕緣等級 F級
圖2-1 電動機外型圖
L1=28.5 L2=272
第3章 外形結構設計
3.1基架的設計
為了保證整個系統的穩定性和減震系統的有效性，基架全部采用焊接結構?；艿脑O計是整個設計的基礎，也是其他設計的基準。支架，滾筒的選擇，以及前后ABS塑料罩等等，都是依據基架的尺寸和形狀設計的，所以設計開始首先考慮基架的設計，進行樣式，結構，還有尺寸的確定。主要是通過調研，看現有市場上的跑步機的基架結構的流行設計，在此基礎上進行自己產品的開發，在尺寸的確定方面參考了人體運動工學推算，45cm寬X130cm跑帶面積，以此保證給人以足夠的運動面積，為主要數據展開對基架的設計，再考慮電機的尺寸，傳動機構帶傳動的中心距離，電機的安裝，前后滾筒的位置，PWM調速電源的安裝位置，以及傳感器安裝位置的預留等等，設計了上圖的基架，在設計中特意將兩邊框設計了足夠的寬度，以此為鍛煉過程中短暫的休息提供兩腳踩放的位置，另外也為萬一跑步機失靈發生意外，人可快速兩腳分開脫離旋轉的跑帶，提供足夠的安全踩放位置。

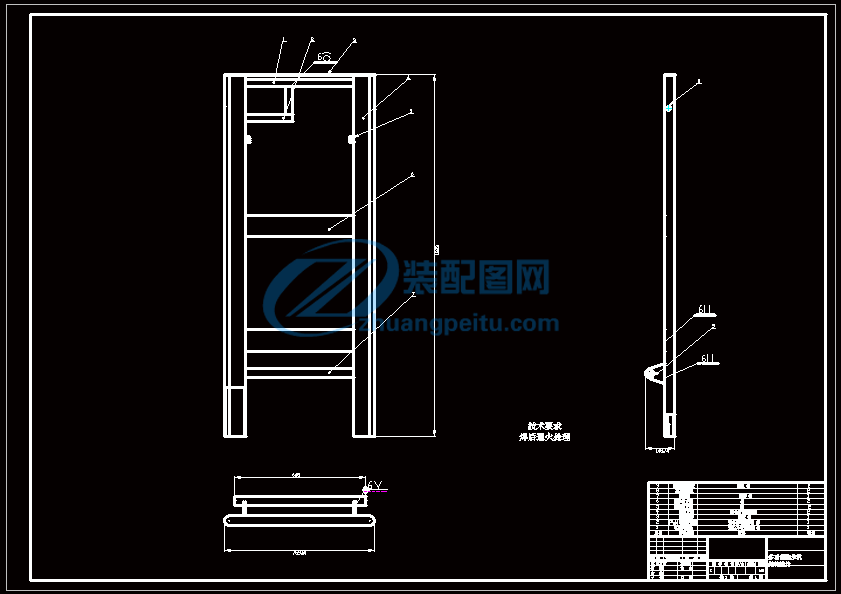

圖3-1 基架
3.2支架的設計
支架設計分為上下兩部分通過插拔的形式安裝和拆卸，目的是包裝時節省空間，材料采用空心鋼管，連接為焊接，保證穩定性。支架包括扶手，儀表安裝
輔助支架，扭腰盤連接處等，仰臥起坐架直接焊接于輔助連桿上。與基架的連接采用螺栓連接，方便位置的調整和拆裝。底部安有橡膠墊和尾套，保證平衡，最重要的是實現減震的二級緩沖。

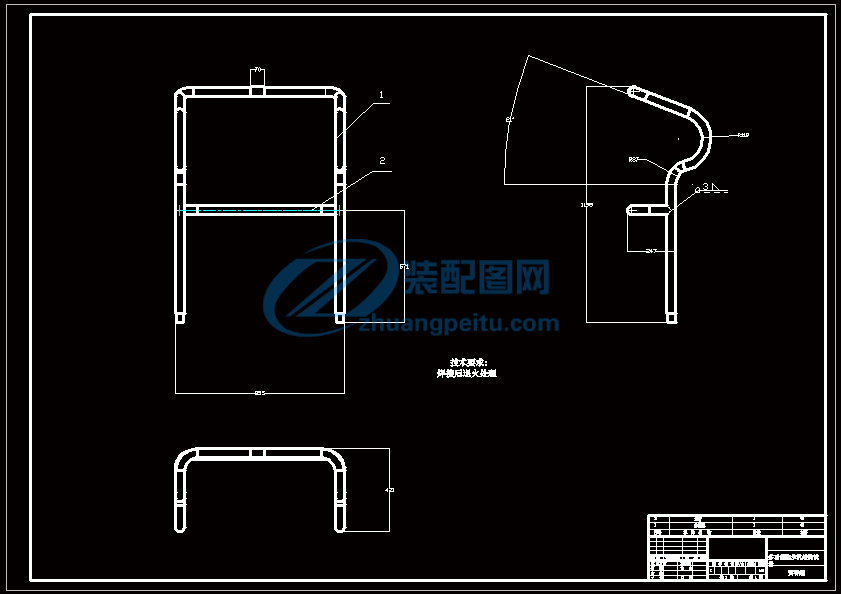

圖 4-2支架
3.3前后罩
旋轉傳動機構必須與執行機構隔離，保證安全性，同時為了技術保護和美觀，前后罩使用ABS塑料，美觀，有質感，能起到有效的防護作用。設計基準為基架，通過螺釘與基架連接，方便安裝和維護維修。
第4章 前后滾筒
4.1軸承的計算
軸承類型：深溝球軸承，軸承代號：6301
軸承參數：軸承內徑：12，軸承外徑：37，軸承寬度：12，額定動載荷：7480，額定靜載荷：4650，極限轉速：22000， 潤滑方式：脂潤滑。
工作參數：徑向載荷：406.16，軸向載荷：0，使用壽命：30000，工作轉速：1819.8，載荷系數：1.5。
計算結果：
當量動載荷：609.24
當量靜載荷：609.24
計算壽命：16950
4.2軸結構的設計
滾筒軸屬于固定心軸——只承受彎矩M≠0；不承受扭矩T=0；軸的毛坯一般用圓鋼或鍛件。
結構設計應滿足的基本要求
1、 軸與軸上零件應具有準確的工作位置——定位要求
2、 軸上零件應易于裝拆和調整——安裝調整要求
3、 軸上零件的固定應牢固可靠——緊固要求
4、 軸應具有良好的制造工藝性——工藝要求
5、 應盡量減少應力集中——提高疲勞強度的要求
軸的各部分結構名稱制造安裝要求
——為便于軸上零件的裝拆，常將軸做成階梯軸。
——為使軸上零件易于安裝，軸端和各軸段的端部應有導角
——軸的形狀和尺寸力求簡單，以便于加工
——軸上磨削的軸段有砂輪越程槽；需車制螺紋的軸段，應有推刀槽；
軸的材料
軸常在交變應力的作用下工作，其材料的要求是：強度高、剛度好、應力集中的敏感度小，抗疲勞，加工性能好，有的軸表面要求也較高。
軸的材料主要采用中碳鋼35或45鋼和合金鋼20Cr或40Cr等。
最常用的是45#鋼（含碳量０.45％），它具有較高的綜合機械性能。
此設計采用45#鋼。
軸的設計包括兩個方面：
結構設計：使軸具有合理的結構形狀，良好的加工工藝性。
強度計算：保證軸在載荷作用下不致斷裂或產生過大的變形。
軸的結構設計
軸的端部應有45度倒角，以便安裝時對中，防止銳邊劃手。
軸的結構設計主要根據以下幾個方面： 軸上零件的配置；軸上零件的固定；軸上零件的裝拆；軸的加工工藝性。
軸上零件的固定可分為兩個方向：
周向固定：傳遞扭矩和運動。采用過盈配合（軸承內圈）、
軸向固定：防止零件在運轉時產生軸向移動。采用圓螺母
圖4-1 滾筒結構
4.3強度計算
由于心軸工作時只承受彎矩而不承受扭矩，所以在應用上式時，應取T=0。由于是固定心軸，考慮啟動，停止等影響，彎矩在軸截面上所引起的應力可視為脈動循環變應力。所以
固定心軸的許用應力應為1.7[σ-1] 。
最大彎矩M=0.54/2*300=81N.M
抗彎截面系數W=∏*d4/64 =[3.14*(0.012)4/64]=2*10-8
強度=M/W=81/(∏*d4/64)=81/2*10-8=40MPa
材料采用45號調質鋼許用彎應力為102MP 40〈102
則通過設計能承受足夠的工作強度。
4.4滾筒要求
主動滾筒的外圓全跳動小于0.33mm，從動滾筒的外圓全跳動小于0.25mm。滾筒均采用2.1mm壁厚的優質鋼管，光潔度達到0.8以下。滾筒均有防靜電處理。滾筒外部經防銹處理。

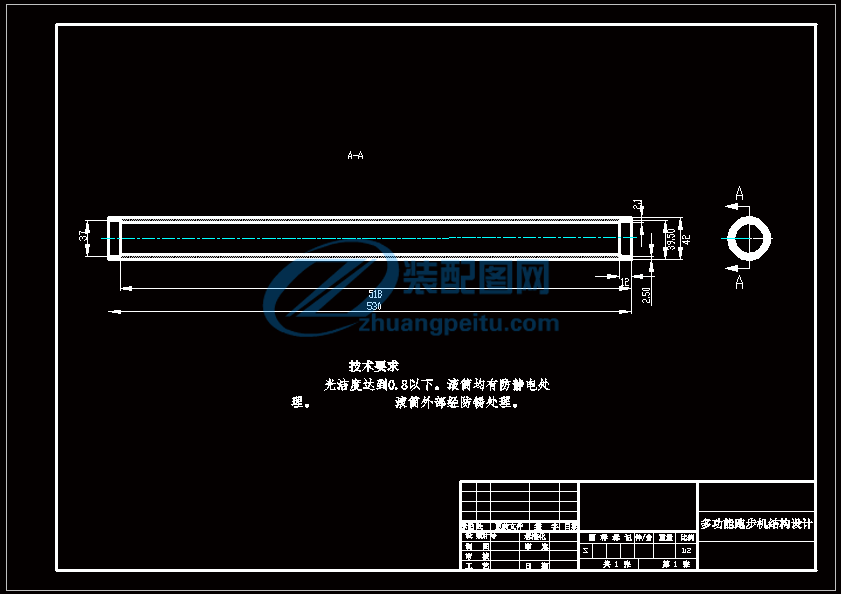

圖4-2滾筒
第5章 跑步板及跑步帶設計
5.1跑步板
電動跑步機的跑步板，它由基板以及覆蓋在基板上或上下兩個表面的導電耐磨層構成。導電耐磨層既可長期承受跑步帶的摩擦，使用壽命高；又可隨時將摩擦產生的靜電荷通過底座導出，避免靜電對人體的不舒感和對跑步機造成的損害?；逵筛呙芏然蛑忻芏壤w維板制作，也可由其它材料制作。使用高密度或中密度纖維板時，強度較高、重量較輕，成本較低，效果較好，本身也提供一部份的吸震功能，導電耐磨層可以在基板上噴涂導電耐磨涂料固化制成，也可以在基板上復合耐磨金屬板制成。導電耐磨涂料層工藝較簡單，成本也較低。復合耐磨金屬板則更牢固。復合耐磨金屬板為復合銅板時效果更好，更耐磨。
5.1跑步帶
跑帶要求雙層粘合跑帶，具有高傳導性，跑步帶國際防滑型，運動時安全可靠
跑步機，其實就是提供一個跑步的面積，所以絕對要在乎跑步帶面積的大小，左右寬度及前后長度都要夠，否則無法自然邁開步伐，跑起來彎扭不順暢，更容易跌倒。根據人體運動工學推算，45cm寬X130cm長，應是一個合宜的參考面積，然后再依個人的實際條件做增減。有不少廠商生產"加碼"跑步機，跑臺加寬，左右踏條增大，以營造物超所值得虛胖假象，但最重要的跑步帶面積并沒增加；所以焦點要放在跑步帶面積上。理論上來說，在相同的功率條件下，如果跑步機所能提供的跑步帶面積越大，且整臺實際的占地面積越小，應是較佳的設計。
第6章 避震系統的設計
跑步的“頭等大事”就是要保護好膝蓋———跑步鞋具有緩沖減震的效果就是這個道理。使用跑步機比起在戶外路跑最大的好處是：跑步機它提供了避震效果，大量消除每一步伐的反作用沖擊力，保護了膝蓋關節。跑步機的避震方式采用具彈性的橡膠墊將跑臺和底座框架墊隔開，使跑臺成懸吊狀態，進而產生吸收震動的功能而達到避震的效果。因此避震效果是否可以有效的展現發揮，完全得看跑步機的基座結構是否牢靠穩固。所以采用了足夠牢固的鋼材規格，結構撐架以焊熔連接，沒有采用螺栓，在基座結構上再加上橡膠墊和橡膠尾套，使整個基架又對力產生一個緩沖，實現二級緩沖！本設計中跑步板采用高密度纖維板，本身也提供一部份的吸震功能，但厚度至少需有2.5公分以上，以確保在吸震同時，不因沖擊而龜裂，另外在使用時可在跑步機的支撐點下，加鋪具有彈性的鋪墊，以增加避震效果。
圖6-1支架減震
圖6-2 底座減震
第7章 多功能設計
7.1扭腰盤設計
特點：
1.采用 ABS塑料+磁鐵制成，抗沖擊強度高，密度小，便于運輸，完全可以替代鑄件，表面光潔度好，不用噴涂，可節省費用3-5元，重量僅是鑄件的1/7，從運費上可節省6/7，采用此產品綜合成本效益可降低40%
盤面突起直指病理反射區穴位，在扭腰同時進行腳底按摩。
2.附有磁鐵，有足療作用。
3.身體隨著轉盤扭動，使腰部、跨部得到充分鍛煉，瘦腰美腿、保持身材。
4.通過磁療，把磁波傳列到人體，在細胞內發生旋渦狀的二次電流，排除多余脂肪及毒素。
5.增強血液循環，健美強身兩不誤。
7.1.1連接結構設計
設計直徑為250mm，通過長桿與支架相連 ，用時把鐵銷把出，旋轉放在皮帶上方，即可使用，鍛煉完畢旋轉折疊，插上鐵銷，則扭腰盤依附與支架上，可以進行別的項目的鍛煉。
圖7-2 扭腰盤支架
7.1.2旋轉結構設計
此扭腰盤選用單向推力軸承和深溝球軸承配合完成對軸轉動的的支撐。
單向推力軸承計算：
軸承類型： 單向推力球軸承(50000)，軸承代號： 51104
軸承參數：軸承內徑：20，軸承外徑：35，軸承寬度：10，額定動載荷：11000，額定靜載荷：19800， 極限轉速：6700，潤滑方式：脂潤滑
工作參數：徑向載荷：0，軸向載荷：1000，使用壽命：3000，工作轉速：20，載荷系數：1.1
計算結果：當量動載荷：1100.00，當量靜載荷：1100.00，計算壽命：833350
深溝球軸承只是簡單起個軸向固定和保持軸位置的固定的作用。
圖7-3 扭腰盤旋轉機構
7.2 仰臥起坐架的設計
根據美國醫療協會報導,做仰臥起坐對人體新陳代謝 有絕對的幫助,其可增進肺部運動量因而提升免疫力。此設計結構簡單，與支架焊接在一起，平穩堅固、使用簡單，屬于很大眾化的設計，對強化胸部、腰部大小肌肉，消除腹部贅肉最有效，在鍛煉中與跑步配合，使跑步機不再成為乏味的單一運動器械，而且結構位置絲毫不影響跑步帶鍛煉。
圖7-4 仰臥起坐架
致謝
歷時將近兩個月的時間終于將這篇論文寫完，在論文的寫作過程中遇到了無數的困難和障礙，都在同學和老師的幫助下度過了。尤其要強烈感謝我的論文指導老師—崔老師，她對我進行了無私的指導和幫助，不厭其煩的幫助進行論文的修改和改進。另外，在校圖書館查找資料的時候，圖書館的老師也給我提供了很多方面的支持與幫助。在此向幫助和指導過我的各位老師表示最中心的感謝！
感謝這篇論文所涉及到的各位學者。本文引用了數位學者的研究文獻，如果沒有各位學者的研究成果的幫助和啟發，我將很難完成本篇論文的寫作。
感謝我的同學和朋友，在我寫論文的過程中給予我了很多你問素材，還在論文的撰寫和排版燈過程中提供熱情的幫助。
由于我的學術水平有限，所寫論文難免有不足之處，懇請各位老師和學友批評和指正！
參考文獻
[1] 王三明主編.機械原理與設計課程設計。北京：機械工業出版社，2005
[2] 鄒慧君主編.機械原理.北京.高等教育出版社，1999
[3] 申永勝主編.機械原理教程.北京.清華大學出版社，1999
[4] 張偉社主編.機械原理.西北工業大學出版社，2001
[5] 鄒慧君主編.機械原理課程設計手冊.高等教育出版社，1998
[6] 趙松年主編.現代機械創新產品分析與設計，2000
[7] 楊家軍主編.機械系統創新設計.華中理工大學出版社，2000
[8] 張春林主編.機械創新設計.機械工業出版社，1999
[9] 機械設計手冊編委會. 機械設計手冊新版2，3卷, 機械工業出版社，2004
[10] 卜炎主編.機械傳動裝置設計手冊（上冊），機械工業出版社。1999
