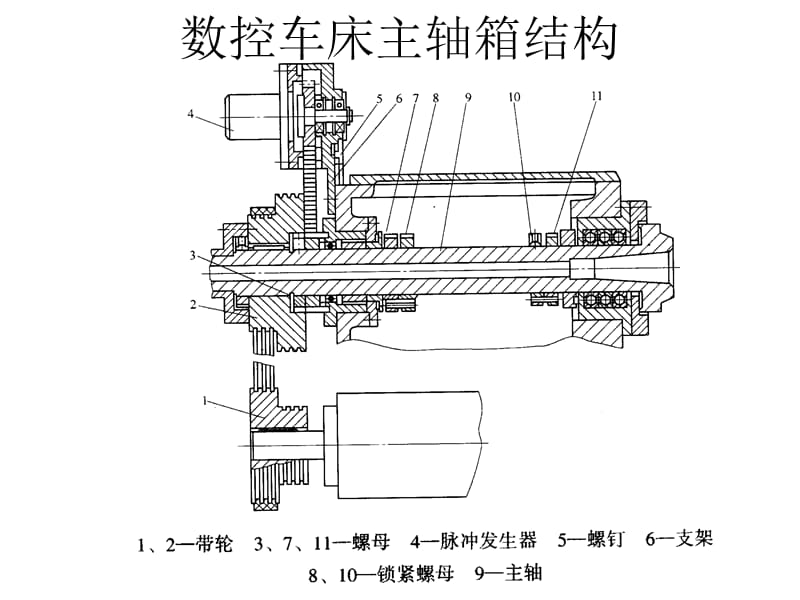

數控車床主軸箱結構,主軸傳動帶傳動主軸的帶形式主要有同步齒形帶、多楔帶(即多聯v帶),齒形帶兼有帶傳動、齒輪傳動及鏈傳動的優點，無相對滑動，無需特別張緊，傳動效率高；平均傳動比準確，傳動精度較高；有良好的減振性能，無噪聲，無需潤滑，傳動平穩；帶的強度高、厚度小、質量小，故可用于高速傳動。,齒形帶根據齒形的不同又分為梯形齒同步帶和圓弧齒同步帶。,帶傳動時，總是優先選用圓弧齒同步帶。梯形齒同步帶，一般僅在轉速不高的或小功率的動力傳動中使用。,齒形帶的結構齒形帶的結構由強力層和帶體兩部分組成,齒形帶的安裝,多楔帶(多聯V帶)多聯V帶綜合了V帶和平帶的優點，是一次成形的，不會因長度不一致而受力不勻，承載能力也比多根V帶高，最高線速度可達40m／min。多楔帶有雙聯和三聯兩種，每種都有三種不同的截面,卡盤結構,,,,電機,支承,絲杠,螺母,,,,,伺服進給系統,1-滾珠絲杠2-脈沖編碼器3-帶輪4-螺釘5-伺服電動機,床鞍結構,1-滾珠絲杠2-脈沖編碼器3-帶輪4-螺釘5-伺服電動機6-擋塊7、8、9-鑲條10-擰緊螺釘11-法蘭12、13-內外錐環,
