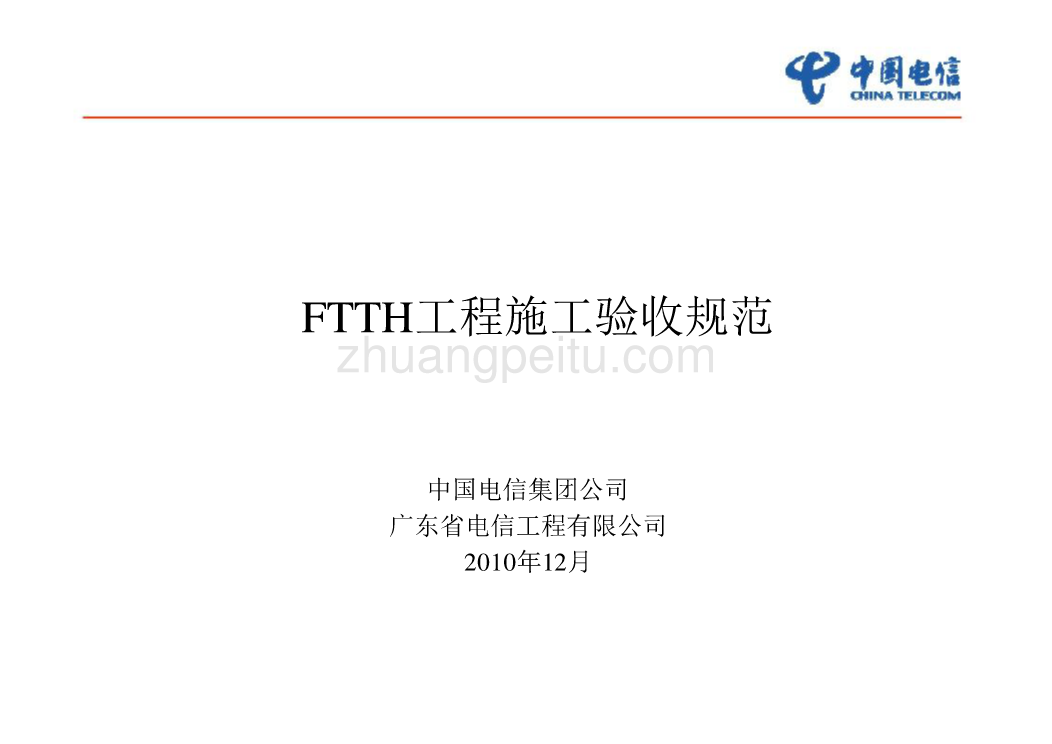

中國電信集團公司 廣東省電信工程有限公司 2010年 12月 目錄 1、 前期準備 2、 工具儀表 施工準備 環境與安全檢查 設備器材檢驗 光纜施工規范 設備施工規范 工程驗收 1 2 3 4 5 6 7 注意：必須辦好項目相關的手續，得到市政、 建設單位許可后才能進行施工！ 施工前必須辦好項目的開工報告、審批表等。 如果涉及到管道開挖，可能還要得到市政的批準。 根據工程量和實施進度制定施工組織方案。 施工前必須仔細審核設計文件。 審批表 設計文件 施工組織計劃 一、施工準備 1、前期準備 一、施工準備 2、工具儀表 測試儀表 手提電腦、 源、可 調光衰耗器、萬用表、傳真機、 頂盒、網絡測試儀等 熔纖工具 熔纖機、酒精、 功率計、無水乙醇、 纖、剖線鉗、纖刀、 斜口鉗等 目錄 1 施工準備 1、 安裝環境檢查 2、 機房和設備間安全檢查 環境與安全檢查 設備器材檢驗 光纜施工規范 設備施工規范 工程驗收 2 3 4 5 6 7 二、環境與安全檢查 在安裝工程開始前，應根據設計對機房和戶外、戶內的環境條件進行全面檢查 ! 機房的環境檢查，具體要求如下 : 1） 機房應遠離易燃、易爆、強電磁干擾（大型雷達站、發射電臺、變電站）等 場所；機房不應與水泵房及水池相毗鄰，機房的正上方不應有衛生間、廚房等易積 水建筑。 2） 機房土建工程已全部竣工，機房的凈高、承重、門窗、墻面、地面、頂棚 面、照明、電源插座設置等應符合工藝設計要求，門鎖和鑰匙配套齊全。 3） 房屋預埋線槽、暗管、孔洞和豎井的位置、數量、尺寸均應符合設計要求。 4） 機房和設備間的 環境溫度和相對濕度 應符合設計要求。 新建機房一般不安裝吊頂和活動地板。如因特殊原因需要鋪設活動地板，活動地板 防靜電措施應符合設計要求。 機房應提供 可靠的接地裝置 ，接地電阻值及接地裝置的設置應符合設計要求。 機房應提供符合設備工作所需要的 直流電源或交流電源 ；其直流電源電壓、波動范 圍及交流電源電壓、頻率、波形畸變率均應符合設計要求。 機房有可靠的 安全防護措施 ，具備門禁告警等系統。 機房內不得有水管、煤氣管、暖氣設備、消防噴淋設施等。確有其設施且無法避免 的 ,必須做隔離和防滲處理。 機房室內布放設備用纜線宜采用上走線方式。 進入機房的管孔應有一定的坡度，機房內的管孔應比室外高，坡度應大于 。 機房有關設施的安裝和 抗震加固方式 應符合設計文件的要求。 1、安裝環境檢查 二、環境與安全檢查 在安裝工程開始前，應根據設計對機房和戶外、戶內的環境條件進行全面檢查 ! 掛墻安裝方式時的環境應符合下列要求： 樓宇內的安裝位置盡量選擇 物業設備間、車庫、樓道、豎井、走廊 等合適地 點安裝。 樓宇內預埋線槽、暗管、孔洞和豎井的位置、數量、尺寸均應符合設計要 求。 以下位置不宜掛墻安裝： 1）不穩固的、年久失修的墻壁。 2）裝飾外墻、女兒墻等非承重墻。 3）臨時設施的外墻。 4）影響市容市貌、影響行人交通以及其他不宜掛墻的位置。 5）空間狹窄不利于維護操作的弱電豎井。 戶內 安裝光纜分纖箱 /盒、光分路箱 /框時要求箱 /框底部距地面高度宜 體結合現場情況。 戶外 安裝光纜分纖箱 /盒、光分路箱 /框時要求箱 /框底部距地面高度宜 體結合現場情況。 豎井 中安裝光纜分纖箱 /盒、光分路箱 /框時要求箱 /框底部距地面高度宜為 體結合現場情況。 1、安裝環境檢查 二、環境與安全檢查 在安裝工程開始前，應根據設計對機房和戶外、戶內的環境條件進行全面檢查 ! 終端應安裝在環境較好、安全、方便、 便于進線（尾纖和電源線）及出線 （語音線、數據線和視頻同軸電纜） 的位置。 對于住宅用戶，終端宜安裝在與 用戶家庭布線系統匯聚點 同一位置。 對于有內部局域網的企事業用戶，終端宜安裝在用戶網絡設備處。 設備安裝位置附近應能提供 220V/30W 交流電源，并帶接地保護的單相三線 制電源插座。 1、安裝環境檢查 二、環境與安全檢查 在安裝工程開始前，應根據設計對機房和戶外、戶內的環境條件進行全面檢查 ! 機房內必須配備有效的滅火消防器材。凡要求設置的火災自動報警系統和固 定式氣體滅火系統，必須保持性能良好。 機房室內新裝修材料應采用不燃燒材料。不得使用木地板、木護墻及可燃窗 簾。 機房樓板預留孔洞應配置不燃燒材料的安全蓋板，已用的電纜走線孔洞應采 用不燃燒材料封堵。 機房內嚴禁存放易燃、易爆等危險物品。 光纜從樓外進入室內側應做堵塞，應無滲漏。 2、機房和設備間安全檢查 目錄 3 4 5 6 7 設備器材檢驗 光纜施工規范 設備施工規范 工程驗收 施工準備 環境與安全檢查 1 2 1、檢驗流程 2、設備檢驗 3、光纜檢驗 三、設備器材檢驗 注意：開箱驗貨時，現場必須有建設方代表或 監理、工程施工代表和設備供應商代表同時在場 ! 設備、光纜及器材的 規格、程式、數量 應符合設計 要求。 設備、光纜及器材必須有 產品質量檢驗合格證 ，廠 方提交的 產品測試記錄 。不符合標準或無出廠檢驗 合格證的設備、光纜和器材不得在工程中使用。 經過檢驗的設備、光纜及器材應做好 詳細記錄 。 完成檢驗后，應做好 現場清理工作 ,并經建設方或監 理確認。 檢查登記 開箱驗貨 小心放置 1、檢驗流程 注意：開箱驗貨時，現場必須有建設方代 表或監理、工程施工代表和設備供應商代表 同時在場 1、設備外包裝應完整，無破損，無受潮、火烤等跡象；無明顯凹陷。 2、檢查 卡 以及 光模塊的型號、數量 是否符合到貨清單和設計要求。 3、檢查 出廠測試記錄 ， 均發送光功率、光接收 靈敏度、過載參數應符合設計要求。 三、設備器材檢驗 2、設備檢驗 光分路器、光分路框（箱）檢查： 1、設備規格應符合設計要求。 時在場 3、尾纖型光分路器的尾纖接頭類型、長度應 符合設計要求。 4、連接器型光分路器的適配器類型應符合設 計要求。 5、 應 測試光分路器的插入損耗 ，測試結果符 合設計要求。 廠測試記錄 ，光口 的工作波長、平均光發送功 率、接收靈敏度等項 目應符合設計要求。 三、設備器材檢驗 2、設備檢驗 光纜形式 光纜結構 光纜型號 架空入戶 室內外用自承式 ,干式結構＋防 潮層＋非延燃外護層 道入戶 室內外用 ,干式結構＋防潮層＋ 非延燃外護層 內布線 干式結構＋非延燃外護層 或監理 工 、 程 工程 施工代表和設備供應商代表 、 同時在場 1、光纜檢驗 注意：開箱驗貨時，現場必須有建設方代 所用光纜、室內纜和蝶形光纜 規格 程式、型號 及相關指標應符合設計規定。 成盤光纜、室內纜盤號、型號及長度應與 三、設備器材檢驗 3、光纜檢驗 出廠產品質量合格證一致。 光纜、室內纜、蝶形光纜外護套應完整無 損、光纜纖芯應無斷纖等現象。 成盤光纜、室內纜需進行 盤測 ，指標應符 合設計文件、采購合同和產品出廠要求。 光纜盤測 注意：工程實施前需要檢查好光纜類型是否適應現場環境！ 目錄 1 施工準備 環境與安全檢查 設備器材檢驗 光纜施工規范 設備施工規范 工程驗收 2 3 4 5 6 7 1、管道光纜敷設 2、埋式光纜敷設 3、架空光纜敷設 4、引上光纜敷設 5、墻壁光纜敷設 6、樓道光纜敷設 7、入戶光纜敷設 8、光纜接續 9、光纜成端 四、光纜施工規范 1、管道光纜敷設 200空管孔內子管應滿容量敷 設，管孔套塞鼓，空子管 套端帽，子管在離管孔 200敷設管道光纜的孔位應符合設計要求。 在孔徑 90以上的水泥管道、鋼管或塑料管道內，應根據設計規定在兩 人（手）孔間一次性敷設三根或三根以上的子管。 子管不得跨人（手）孔敷設，子管在管道內不得有接頭。 子管在人（手）孔內伸出長度一般為 200～ 400期工程不用的管孔及 子管管孔應及時按照設計要求進行封堵。 四、光纜施工規范 1、管道光纜敷設 做好安全保護措施 管井邊緣墊上厚布， 保護光纜 光纜盤“ 8”字 光纜敷設前應按“ 8”字盤放，管井邊緣要做好保護，防止光纜外皮被刮破。 光纜敷設應符合下列要求： 1 應按照設計要求的 A、 2 敷設光纜時的牽引力應符合設計要求。 3 光纜在各類管材中穿放時，管材的內徑應不小于光纜外徑的 。 4 光纜出管孔 150內不得做彎曲處理。 管孔要做好 封堵 光纜需做好 掛牌 此處按照建設單位的要 求用網紋管對光纜進行 了保護 光纜敷設應符合下列要求： 5 管道光纜根據接入需要按設計要求進行中間人孔預留。光纜余長應在人孔 內盤放并固定。 6 敷設后的管道光纜在人（手）孔內應排列、固定整齊。 光纜在人（手）孔 內子管外的部分應按設計要求保護。 7 管孔及子管管孔均應按設計要求的材料進行 堵塞 。 8 光纜在每個人孔內應按設計要求或建設單位的規定做好標志。 四、光纜施工規范 1、管道光纜敷設 直埋光纜埋深標準 直埋光纜埋深應滿足通信光纜線路工程設計要求的有關規定，具體埋設深度應符合 上表的要求。光纜在溝底應自然平鋪狀態，不得有繃緊騰空現象。 人工挖掘的溝底寬度宜為 400 直埋光纜的曲率半徑應大于光纜外徑的 25倍。 光纜可同其他通信光纜同溝敷設，同溝敷設時應平行排列，不得重疊或交叉，纜間 的平行凈距應 ≥100 四、光纜施工規范 2、直埋光纜敷設 設施名稱 種 類 最小間隔距離 平行時 交越時 給水管 直徑 300徑 300～ 500徑 500水管 力管 氣管 壓力小于或等于 300力大于 300信管道 筑紅線 排水溝 外大樹 市內大樹 電力電纜 35力電纜 35埋通信線路與其他設施間最小凈距表 直埋光纜與其他設施平行或交越時，其間距不得小于上表的規定。 直埋光纜穿越保護管的管口處應封堵嚴密。 直埋光纜進入人（手）孔處應設置保護管。光纜鎧裝保護層應延伸至人孔內距 第一個支撐點約 100。 應按設計要求裝置直埋光纜的各種標志。 四、光纜施工規范 2、直埋光纜敷設 回填土應符合下列要求： 1 先填細土，后填普通土，且 不得損傷溝內光纜及其他管線。 2、直埋光纜敷設 四、光纜施工規范 圖 1 圖 2 回填土應符合下列要求： 2 市區或市郊埋設的光纜在回填 300紅磚保護。每回填土約 300及時做好余土清理工作。 3 回土夯實后的光纜溝，在車行路面或地磚人行道上 應與路面平齊，回土在 路面修復前不得有凹陷現象；土路可高出路面 50～ 100區大地可高出 150 2、直埋光纜敷設 四、光纜施工規范 圖 3 圖 4 架空作業一定要注意好高空作業安全保護。 架空光纜敷設后應自然平直，并保持不受拉力、應力，無扭轉，無機械損 傷。 應根據設計要求選用光纜的掛鉤程式。光纜掛鉤的間距應為 500許偏 差 ± 30鉤在吊線上的搭扣方向應一致，掛鉤托板應安裝齊全、整齊， 如圖 2所示。 四、光纜施工規范 3、架空光纜敷設 50000 1 圖 2 四、光纜施工規范 50000005050、架空光纜敷設 在電桿兩側的第一只掛鉤應各距電桿 250許偏差 ± 20 布放吊掛式架空光纜應在每 1～ 3 根 桿上作一處伸縮預留。伸縮 預留在電桿兩 側的扎帶間下垂 200縮預留安裝方 式應符合圖 1的要求。光纜經十字吊線或 丁 字吊線處亦應安裝保護管。 架空光纜在吊線接頭處的吊扎方式應 符合圖 2的要求。 圖 1 圖 2 四、光纜施工規范 4、引上光纜敷設 引上保護管的材質、規格、安裝地點應符合設計要求。 引上保護管在水泥桿、木桿和墻壁的綁扎固定方式應滿足圖 1、 2、 3 的要求。 圖 1 光纜水泥桿引 上安裝示意圖 圖 2 光纜木桿引 上安裝示意圖 圖 3 光纜墻壁引 上安裝示意圖 四、光纜施工規范 4、引上光纜敷設 光纜在引上保護管上部的安裝方式應符合 圖 1 的要求 。 在人（手）孔內的引上光纜的走向應符合 圖 2 的要求 。 圖 1 光纜桿上引上 安裝示意圖 圖 2 人（手）孔內引上 光纜走向示意圖 墻壁光纜的敷設應滿足以下要求： 1 2 3 4 5 不宜在墻壁上敷設鎧裝或油麻光纜。 墻壁光纜離地面高度應不小于 3m，跨越街坊、院內通路等應采用鋼絞線吊掛， 其纜線最低點距地面應符合設計要求。 墻壁光纜與其它管線的最小間距應符合設計規范要求。 水平敷設的吊線在墻壁上的終端固定、中間支撐應符合上面兩圖的要求。 墻上支撐的間距應為 8～ 10m，終端固定物與第一只中間支撐的距離應 ≤5m。 四、光纜施工規范 5、墻壁光纜敷設 四、光纜施工規范 5、墻壁光纜敷設 250敷設吊線式墻壁光纜應符合下列要求： 6 垂直敷設的吊線在墻壁上，其終端應符合上圖 的要求。 7 墻壁架空光纜的卡鉤間距要求與桿路架空的卡鉤間距要求相同。墻壁架空光纜轉 彎兩側的卡鉤間距應為 150～ 250上圖 所示），兩側距離須相等。 四、光纜施工規范 6、樓道光纜敷設 如果使用共建槽或開發商提供 的線槽，應注意其他線纜是否 過多，影響蝶形光纜的維護 如右圖，槽內其他線 纜過多，應及時同建 設單位反映 光纜在樓道中敷設一般采取在線槽和暗管敷設兩種，應符合下列規定： 1 預埋線槽和暗管的的規格型號應要符合設計文件的要求。 2 預埋線槽和暗管兩端宜用標志表示出編號等內容，如果是電信自建線槽，還 需噴上電信標識。 3 預埋線槽宜采用金屬線槽，預埋或密封線槽的截面利用率應為 30％～ 50％。 4 敷設暗管宜采用鋼管或阻燃聚氯乙烯硬質管。布放 4芯以上光纜時，直線管 道的管徑利用率應為 50％～ 60％，彎管道應為 40％～ 50％。暗管布放 4芯及以下光纜 時，管道的截面利用率應為 25％～ 30％。 光纜布放應順直，勿與其他線纜 交叉，每隔 在線槽中敷設光纜應符合下列規定： 1 密封線槽內光纜布放應順直，盡量不交叉，在光纜進出線槽部位、轉彎處應綁扎 固定。不宜與電力電纜交越，若無法滿足時，必須采取相應的保護措施。 2 在水平、垂直線槽中敷設光纜時，應對光纜進行綁扎。垂直布放時綁扎間距不宜 大于 距應均勻，不宜綁扎過緊或使纜線受到擠壓；水平布放時綁扎間距在 5～ 10m。 3 光纜敷設不允許超過最大的光纜拉伸力和壓扁力，光纜外護層不應有明顯損傷。 光纜不得布放在電梯或供水、供氣、供暖管道豎井中；不應布放在強電豎井中。 四、光纜施工規范 6、樓道光纜敷設 四、光纜施工規范 由于 形光纜在樓道中敷設時，保護最重要。 當在開發商共用槽道布放時，可 以另外套用 放，以防蝶形光纜受損 波紋管或網紋管要伸入槽 道 5蝶形光纜進入用戶小管道分 岔時，必須套網紋管或者裸 纖套管保護，不能裸露 蝶形光纜用波紋管或網紋管 進行保護，沿墻壁固定 6、樓道光纜敷設 用防火泥做好封堵 蝶形光纜進入用戶暗管時 需要掛牌 蝶形光纜在樓道盤留部分 也需要用波紋管做好保護 蝶形光纜進入用戶暗管時，用裸纖 套管保護，并且要一直伸入用戶暗 管內，不能出現裸露。 在進出豎井的出入口和穿越墻體、樓板及防 火分區的孔洞處應采用防火封堵材料封堵。 四、光纜施工規范 6、樓道光纜敷設 1、蝶形光纜不宜直接套鐵皮管保護，以防 開口劃傷光纜外皮。 2、蝶形光纜出現“裸露” 1、用網紋管進行保護。 2、網紋管直 接套到用戶暗管上，不出現裸露。 四、光纜施工規范 勿直接用扎帶綁扎蝶形光 纜，以防損壞光纜外皮 如用扎帶進行固定，必須先在 蝶形光纜上做好保護措施，或 纏繞膠布 5層以上 6、樓道光纜敷設 入戶光纜敷設施工規范及家庭布線指引請 學習 《 入戶光纜施工培訓教材 》 。 四、光纜施工規范 7、入戶光纜敷設 8、光纜接續 施 工 準 備 光 纜 開 剝 光 纜 固 定 光 纜 束 管 開 剝 光 纜 纖 芯 熔 接 接 續 指 標 測 試 保 護 管 加 熱 光 纖 收 容 收 容 后 復 測 接 頭 盒 封 裝 接 頭 固 定 清 理 現 場 四、光纜施工規范 光纜接續工序流程圖 各工序的關鍵點 1、施工準備： ①接續環境做好防塵、防水、防震，最好選擇在接續車內，無條件時應使用接續帳 篷，并設置工作臺、工作椅； ②安排接續點和測試點人員到位。 2、光纜開剝： ①開剝前檢查所接光纜是否有損傷或擠壓變形情況； ②理順光纜，按規定做好預留； ③將光纜的端頭 3000光纜的端頭 200 ④套上適合光纜外徑的熱可縮套管； ⑤確認光纜的 A、 ⑥做屏蔽線； ⑦清理油膏； ⑧用絕緣搖表測試光纜金屬構件的對地絕緣； ⑨注意進刀深度。 四、光纜施工規范 8、光纜接續 3、光纜在接頭中固定： ①保證光纜不會產生松動，緊固螺絲應使加強芯有彎曲現象為止； ②加強件的固定要注意其長度，應使固定光纜的夾板與固定加強件螺絲之間的距離 與所留長度相當。 4、光纜束管開剝： ①確定束管開剝位置，注意理順； ②切割束管，注意用刀； ③去掉束管，注意勻速； ④擦凈油膏，注意干凈； ⑤把束管放入收容盤內，兩端用尼龍扎帶固定，注意扎帶不要拉的過緊； ⑥預盤光纖，使接續后的接頭點能放在光纖保護管的固定槽內，剪去多余光纖。 5、光纜纖芯熔接： ①保持接續的整個過程工作臺和熔接機的清潔； ②光纖接續要按順序一一對應接續，不得交叉錯接。 光纖熔接 光纖切割 光纖清潔 四、光纜施工規范 8、光纜接續 6、接續指標測試： ①接完 2芯后，通知測試點測試，注意測試兩個方向、二個窗口； ②測試指標合格后通知接續點將 2芯光纖逐一進行熱熔保護。 7、光纖保護管加熱：將保護管移至光纖接頭的中間部位； 待保護管冷卻后取出保護管 并確認管內無氣泡。按照上述方法逐一進行后續光纖的熔接和熱熔。 8、光纖收容： ①分步收容，注意每接一管即刻收容； ②光纖保護管的固定，注意安全牢固； ③收容后檢查，注意彎曲半徑、擠壓、受力； ④蓋上盤蓋后，通知測試點復測。 9、光纜接頭盒的封裝： 密封的重要性（①防止接頭盒進水②直埋接頭盒防蟻）； 密封操作（ ①光纜與接頭盒，注意打磨 ②接頭盒上下蓋板的密封，注意密封膠帶 的均勻放置）。 接續指標測試 保護管加熱 光纖收容 四、光纜施工規范 8、光纜接續 光纜掏接注意事項 “掏接”也稱“開天窗”，即是 將一條光纜縱剖，露出裸光纖，將其中幾芯斷開與分歧 纜接續盤留，剩余纖芯不得受損， “掏接”要注意以下幾點： 1 “掏接”宜采用 室內分支型光纜或中心束管式光纜 。 2 光纜的縱剖長度必須有利于纖芯的盤留。 2 從光纜中掏接光纖時不得對直通光纖造成損傷；直通光纖在光纜接續處需預留 時，宜與分歧接續的光纖分開盤留。 光纜在此處開剝 4芯光纜兩芯在這里掏 接，剩余兩芯不間斷 光纜開剝刀 9、光纜成端 施 工 準 備 光 纜 開 剝 光 纜 固 定 光 纜 束 管 開 剝 光 纜 纖 芯 熔 接 保 護 管 加 熱 光 纖 收 容 全 程 測 試 標 簽 黏 貼 清 理 現 場 各工序的關鍵點 光纜成端的關鍵點的要求，部分工序與光纜接續是相同的，以下說明不同之處： 1、全程測試：測試方法分為光時域反射儀（ 光源光功率計兩種； 2、標簽黏貼：光纜成端標簽主要有尾纖頭標簽、成端端子圖，標簽需要說明光纜的局向、 芯數及端子占用位置等，要求字跡清晰、粘貼穩固、過塑保護。 四、光纜施工規范 光纜成端工序流程圖（熱熔） 9、光纜成端 四、光纜施工規范 光纜成端工序流程圖（冷接） 目錄 4 5 6 7 光纜施工規范 設備施工規范 工程驗收 施工準備 環境與安全檢查 設備器材檢驗 1 2 3 1、 2、 3、光分路器施工 4、用戶智能終端箱 5、光纖插座盒 在 7 子架在機架中安裝位置應符合設計規 定；子架與機架的加固應符合設備裝配 要求。 子架安裝應牢固、排列整齊，機盤型號 及設備面板排列應符合設計要求，插接 件接觸良好。 壁掛式設備應安裝牢固、橫平豎直，底 部距地面高度應符合設計要求。 機架標識應符合建設方要求，標識應統 一、清楚、明確，位置適當。 五、設備施工規范 1、 機架安裝的位置、方向、應符合設計要 求。 機架安裝應端正牢固，列內機面平齊， 機架間隙不得大于 3直偏差不應 大于機架高度的 1‰ 。 機架應采用膨脹螺栓對地加固。設備的 加固方式應符合設計要求。 抗震烈度在 度以上的地區，機架安裝 必須進行抗震加固，其加固方式應符合 059電信設備安裝抗震設計 規范 》 中的相關要求。 如圖，機架做好上固定，并 用防雷墊片與走線梯隔開 1 6的多股銅電線接到 機房設備專用地排 ； 2 光纜的加強芯與金屬屏蔽 層的接地線先匯 接到 ，再采用 16房 地排 ； 3 機房 專用地排必 須分開，最后才匯接到 機房總地排 ； 2 安裝垂直偏差應不大于機架高度的 1‰ 。 3 相鄰機架應緊密靠攏，機架間隙應小于 3內機面平齊，無明顯凹凸。 光纖連接線的敷設應符合以下要求： 1 光纖連接線的型號規格應符合設計要求， 余長不宜超過 1m。 2 布放應整齊，架內與架間應分別走線。 3 靜態曲率半徑應不小于 30 地線排；采用的 16源線接到機房 五、設備施工規范 到 機房設備專用地排 2、 1 安裝位置、機面朝向應符合設計 要求。 4 箱體標識清晰、無誤。 5 箱體接地需符合設計要求。 尾纖型光分路器尾纖的盤留應 整齊、有序，盤留的尾纖應便于 取出。 尾纖型光分路器安裝在光纖箱內 光纖連接線和光分路器引出纖的曲率半徑應大于 30 光分路器中未使用的適配器或連接器插頭應蓋上防塵帽。 對光分路器、合路端口和支路端口應分別進行標識。標識應符合建設方要 求，標識應統一、清楚、明確，位置適當。 五、設備施工規范 3、光分路器施工 光分路器的型號規格、安裝方 式和安裝位置應符合設計要求。 光分路箱的安裝應符合以下要 求： 1 安裝端正、牢固； 2 箱體無損傷； 3 門的開啟與閉合靈活； 光纜進出口要做好封堵 箱門貼上端口 使用資料 尾纖盤留整齊、注意 盤留半徑 從上往下第 1、 2盤是 光分路器 適配器型光分路器安裝在光纖配線模塊內 熔配一體化光分路器 熔配一體化光分路器合路側引出纖與線路光纜光纖的接續方式應符合設計 要求。 適配器型光分路器在交接箱、機柜等設備內的安裝應牢固，光纖連接線的 型號規格應符合設計要求。 五、設備施工規范 3、光分路器施工 用戶智能終端盒的型號規格、安裝位置、安裝方 式應符合設計要求。 內嵌安裝時，盒體與墻體的縫隙應抹平，盒體的 正端面應與墻壁平齊。 壁掛安裝時，盒體應固定牢固。 用戶智能終端盒內各部件應連接牢固；盒體的接 線孔應與外部引接管對齊，不得錯位。 用戶智能終端盒的標識應符合建設方要求，標識 應統一、清楚、明確，位置適當。 1、在墻上開孔 2、嵌入終端箱、用水泥將縫隙抹平 五、設備施工規范 4、用戶智能終端箱 3、 光纖插座盒的型號、安裝位置和高度應符合設計要求。 暗裝時，光纖插座盒與墻體的縫隙應抹平，面板應與墻面齊平。 明裝時，盒體應端正、牢固。 盒內各部件應連接牢固。 五、設備施工規范 5、光纖插座盒 目錄 5 6 7 設備施工規范 工程驗收 施工準備 環境與安全檢查 設備器材檢驗 光纜施工規范 1 2 3 4 1、 2、 3、單機檢查測試 4、 5、 6、 7、 8、附加說明 六、 1、 設備加電之前，應測試電源線 單線對地及線間絕緣性 ；檢查各種開關設置正確、熔 絲配置符合設計要求并且接觸良好。 列柜或電源柜的 空氣開關、熔絲容量應符合設計規定 . 測試設備的 供電電源電壓 應在正常工作范圍內。 設備在環境溫度、相對濕度范圍內應能正常工作。 在設計規定允許的電磁場干擾條件下，設備應不出現故障和性能下降。 設備接地應符合設計要求。 檢查下列 告警功能 應符合設備技術規定的要求： 1 電源故障； 2 機盤失效； 3 機盤缺失； 4 5 可選 )； 六、 2、 設備啟動及上電加載完成后，系統狀態應正常。 設備 掉電重啟 后，業務應能快速恢復。 換控制機盤、時鐘機盤等 主用和備用 之間應能實現人工 /自動倒 換功能 , 且各板卡工作狀態正常，業務沒有損傷。 設備應 支持機盤熱插拔 功能。設備運行情況下，機盤復位后應能恢復正常，且不影 響其他機盤的正常運行。業務機盤的熱插拔應不影響其他機盤上的業務。 設備對配置數據、程序軟件的備份功能應符合設計要求。 提示用戶新發現 行配置后， 時刪除自動發現的臨時表項。 六、 3、單機檢查測試 測試條件： 圖連接設備、儀表。 測試步驟：光功率計設置在被測光波長上，待輸出功率穩定，從光功率計讀 出平均發射功率。 預期結果： 發光功率在 +3、 3、單機檢查測試 測試條件： 圖連接設備、儀表； 測試步驟： 1） 調整光衰減器使損耗增大，直到光口不能正常工作 2） 用光功率計測試 預期結果： 接收靈敏度 ≤、 3、單機檢查測試 測試條件： 測試步驟： 光功率計設置在 1490輸出功率穩定，從光功率計讀出平 均發射功率。 預期結果： 當 000+2 000+2～ +7、 接收靈敏度 測試條件： 圖連接好設備 測試步驟： 如圖配置 調整光衰減器，逐漸加大上行方向的光衰減值，使網絡分析儀檢測到的比特差錯 率盡量接近，但不超過 10節過程盡可能平穩和緩慢（為簡便起見，可以采用 以 此時， 從 預期結果： 當 000 000、單機檢查測試 六、 送光功率 此端口接 ，測 3、單機檢查測試 試下行光功率。 此端口接 試上行光功率。 測試條件： 已調通。 測試步驟： 如測試配置上圖所示，將 輸出功率穩定，從光功率計 讀 出 1310 預期結果： 、 預期結果： 靈敏度 ≤測試條件： 測試步驟： 1）如測試配置上圖建立 2）調整光衰減器，逐漸加大衰減值，使網絡分析儀檢測到的比特差錯率盡量 接 近，但不超過 10節過程盡可能平穩和緩慢；（為簡便起見，可以采用采用以 從光功 率計讀出并記錄該點的接收光功率。 3）步驟 2難實現時，按照流量 100M（ 128試 60s，如果沒有出現丟包， 調整光衰減器增大衰減值，再進行 60至出現 N<5），記錄此 時光功率作為靈敏度。 3、單機檢查測試 光分路器規格 插入損耗典型值（ 端口插損均勻性（ 1× 2 ≤ × 4 ≤ × 8 ≤ × 16 ≤ × 32 ≤ × 64 ≤ × 128 ≤ 、 4、 光分路器插入損耗測試 測試方法： 1 打開光功率計和光源，選擇正確的工作波長并使其穩定。 2 先用一根光纖連接光源和光功率計，通過光功率計的“自調零”鍵，把所測的光功率值 設置為基準（參考）值。 3 把光源接在光分路器的合路段一側，光功率計分別接在光分路器的各分路段位置。 4 讀取光功率計的 可得出光分路器每條分路的插入損耗的數值。 預期結果： 右表為設計規范給出的 部分光分路器的插入損耗 的典型值和端口插損均勻 性指標。 標稱波長 光模塊類型 / 最大允許插損 (上行 /下行） 行： 1310行： 14900004/00028/28 00000025/27 0000007/行： 1310行： 1490+ 28/28 + 32/32 六、 4、 全程鏈路光衰減測試 測試方法： 1 按圖連接設備、儀表； 2 依次測量 行測試 1310長的衰減，下行測試 1490 長的衰減。測量儀表無 1490長測量功能時，可使用 1550長測量結果替代 。 預期結果： 全程鏈路光衰減是否正常應考慮 纜長度，轉接處衰耗值，還有分光器 的分光比等等因素。如下表所示： 六、 承載 當需要提供 行方向需增加測試 1550回波損耗，光纖鏈路回波損耗應大于 32 光纖鏈路回波損耗可使用光回損測試儀測試從 條件 時，可用兩臺能自動進行雙向 損耗和雙向回波損耗測量的光損測試儀進行 常一次鏈路測試可以同時得到雙向鏈路損耗和雙向鏈路回波 損耗的測量結果，如下圖所 示。 4、 將蝶形光纜接上 體參考廠家指導書和設計要求。 語音性能測試。 1、能否打入打出電話。 2、通話質量是否良好。 3、撥出號碼是否與后臺放號一致。 4、傳真功能（選測）。 上網功能測試。 1、根據建設方要求，測試在不同的 速率模板下，用 2、 丟包率 和時延是否正常。 測） 1、 對 2、 對 見施工規范。 測） 六、 5、 1 2 3 4 5 1 2 3 4 對 對 機架、機框、插槽、插板等設備進行配置。 對設備功能，如 播、流分類、 支持模板配置和批處理配置。 支持離線配置。 性能管理功能 能夠設置性能采集對象，性能采集參數，設定性能門限。 能夠設置性能采集開始時間，持續時間，輪詢周期等。 對性能數據進行處理，報告統計分析結果，生成性能統計圖表。 查詢歷史性能數據，將結果保存并輸出。 六、 6、 網管功能應滿足 《 中國電信 （試行稿） 》 [中國電信運維 〔 2010〕 29 號 ]及后續的相關要求。 拓撲管理功能 1 以圖標形式顯示 所管轄的所有網元、網元組或子網。 2 動態、實時顯示被管網元的運行狀態和狀況。 3 提供靈活、方便的拓撲排列、添加、刪除、修改、移動等拓撲編輯功能。 配置管理功能 故障管理功能 1 能夠對系統各部分進行持續的或間斷的測試、觀察和監測，以發現故障和性能的降 低。 2 通過指示燈和告警信號指示設備的故障，不同的故障原因對應不同的告警信息。 3 支持掉電上報 支持斷纖上報 4 故障事件恢復后，系統網管相應的告警信息能自動清除。 5 能夠基于故障嚴重程度、故障原因、時間段等對告警信息進行分級統計。 6 能夠按照不同等級、不同時間段和產生告警的原因等方式對告警統計進行過濾。 安全管理功能 1 通過定義個人訪問權限的方式，提供對于管理員 /操作系統訪問的安全措施，拒絕非法 用戶和密碼錯誤用戶的登陸訪問。 2 不同級別的管理員有不同的權限。 3 記錄所有用戶的操作，未經授權的訪問嘗試由系統記錄并作為安全性警告提示。 4 支持管理區域的劃分，將不同的資源分配到不同的管理區域，在不同管理區域內對相 應資源進行管理操作。 六、 6、 六、 7、 承載 測試在下圖情況下，將光接收機輸入光功率調為－ 1，測量載波 組合三階差拍比 (C/載波組合二階差拍比 (C/載噪比 (C/N)。 預期結果： 平坦度特性 ≤± 標 ≥噪比 ≥入信號電平值在 73 標 ≥、 7、 承載 按下圖連接儀表，測試當光接收機輸入光功率為－ 5，用戶側載 波組合三階差拍比 (C/載波組合二階差拍比 (C/載噪比 (C/N)。 預期結果： 載噪比 ≥出信號電平值在 60 標 ≥坦度特性 ≤± 標 ≥、 8、附加說明 關于蝶形光纜的幾種情況（建議） 由于 別是“薄覆蓋”建設時， 建議各省市可根據自身情況考慮測試的比例和范圍，如： 1 對于新建樓盤小區，在具備條件下，蝶形光纜 全部布放入戶，而且 100%全 部成端 時，施工時應對全部鏈路進行 2 對于蝶形光纜 已經布放入戶，但沒有成端 ，則施工時應抽取用戶端的 5%端 口進行成端，并進行 取測試原則如下： 1） 每個光分路器最少抽一條光纖鏈路進行成端測試。 2） 優先選水平光纜長度最大、或代表不同方向的用戶光纖鏈路進行抽樣 成端測試。 3 對于采用“薄覆蓋” 建設模式的區域，即蝶形光纜在 用戶端未布放 ，只是完成 二級光分路器建設時，則施工時應 100%選取最末端靠近用戶的光分路器分 路端 口進行全程光衰減測試，測試結果應符合設計要求，預留出足夠的末段蝶形光 纜光衰耗預算。 4 原則上每個 分路器上應抽檢一個用戶進行業務測 試。 目錄 6 7 工程驗收 施工準備 環境與安全檢查 設備器材檢驗 光纜施工規范 設備施工規范 1 2 3 4 5 1、驗收階段 2、隨工檢驗 3、單點驗收 4、竣工驗收 隨 工 檢 驗 單 驗 工 驗 對設備安裝、布線、鐵件、光跳線和光纜布放、子管布放 等隱蔽部分進行施工現場的檢查。 對工程質量、檔案及投資決算等評出質量等級 1、對于已通過單點驗收的節點，等同于正式驗收。 2、項目初驗需按照建設單位的要求進行資源數據的驗 收。 工程驗收一般分三個階段即隨工檢驗、單點驗收和竣工驗收，根據工 程需要可采用一次性驗收。 七、工程驗收 1、驗收階段 隨工檢驗應由建設單位委托的監理或隨工代表采取巡視、旁站等方式進 行。對隱蔽工程項目，應由監理或隨工代表簽署“隱蔽工程檢驗簽證”。 監理或隨工代表應對檢驗項目簽收，對出現的問題做好記錄，重大問題 應及時上報，由主管部門處理。 工程隨工檢驗內容詳見施工規范。 七、工程驗收 2、隨工檢驗 當某片區域、某個樓盤根據設計文件施工完畢并經工程監理單位預檢合格后， 向建設單位提交單點驗收申請和驗收文件，建設單位組織單點驗收工作。 施工單位應根據建設單位要求提交單點驗收文件，包括： 1 設備、線路兩部分的相關信息。如 設光纜路由圖等。 2 項目集成資料信息。如 系等。 3 明對應數據設備端口）， 含 信息，光分路器的端口分配表等。 4 工程中使用設備、材料、纜線等宜標明廠家、型號等 相關信息。 5 纜分纖箱、光分光器、光纜終端盒、 設備處應有光通路表。光纜分纖箱、光纜終端盒等應有纖 芯接續關系表。 6 相關測試資料，數據真實、完整。 七、工程驗收 3、單點驗收 在單點驗收前，施工單位還應按照各省市分公司資源管理部門的要求，完成工 程的資源錄入工作，并提供相關資源錄入資料。包含以下內容： 1 設備、網管的軟硬件版本信息； 2 括機架、機框、板卡等； 3 4 5 6 光纖直趨、 7 括廠家型號等； 8 D、 9 光分路器基本信息，包括安裝位置、端口信息等； 10 光分路器上聯端口與 聯端口與 單點驗收時，建設單位應對設備安裝工藝和 系統主 要指標進行復測。對工程的竣工圖紙、資源錄入、現場標簽的準確性和完整性進行 檢查。 單點驗收中發現不符合本規范和工程設計要求的項目，應查明原因，分清責 任，由責任方限期妥善處理。 單點驗收結果等同于正式驗收。 單點驗收通過后，建設單位、監理單位、設計單位、施工單位應在單點驗收文 檔上簽字確認，該批節點交付建設單位相關部門使用。 七、工程驗收 3、單點驗收 號資料以及資源錄入最為重要，否則將 會嚴重影響業務放號！（這里以廣東省某地市的要求為例） 須到現場認真核查， 確保光纜竣工資料的正確性， 特別注意蝶形光纜入戶的房間 地址和光分路器端口的一致性。 制作放號資料的原則：“兩個專業、一次提交資料、一 次出口”，對放號資料要統一審核， 確保集成資料與光纜資 料的對應（ 特別是地址信息）； 特別注意如果集成資料或地 址發生 變更，要及時通知資源錄入人員進行修改。 七、工程驗收 3、單點驗收 核對現場資料 制作放號資料 資源錄入人員根據資料錄入資源系統，要求錄入準確， 并作最后核對。 資源錄入 七、工程驗收 3、單點驗收 光纜專業接 入工程管線 資料 邏輯數據 及地址信 息表 資料舉例 關聯關系表 設備專業 提交的竣 工資料 數據資料 (季華八樓 光纜完工 圖紙 設備資源 數據資料 濱海御庭小區別墅 區 某小區放號 濱海御庭小區別墅 區 濱海御庭小區別墅 區 關系、邏輯數據及地址信息表 集成資料 禪城濱海御庭小區 別墅區 成資料 關聯關系表（季華 八樓） 工程項目全部通過單點驗收后，施工單位向建設單位提交完工報告和竣工文件。 建設單位應組織設計、監理和施工單位對工程進行竣工驗收。 工程竣工驗收時包含對設備安裝工藝質量、系統設備的功能驗證及指標復測等。 施工單位提交的竣工技術文件應符合以下要求。 1）工程說明 2）開工報告 3）安裝工程量 總表 4）已安裝的設備明細 表 5）工程設計變更單 6）重大工程質量事故 報告 7）停（復）工報告 在竣工終驗測試階段，應按備件清單對各項備件數量進行清點，并對各種備件板 進行聯機測試，確認性能良好。 竣工終驗應對工程質量、檔案及投資決算進行綜合評定，評出質量等級，并對工 程設計、施工、監理和相關管理部門的工作進行總結，并給出書面評價。衡量施工質 量等級的標準如下 : 1 優良 :主要工程項目全部達到施工質量標準，其余項目較施工質量標準稍有偏 差，但不會影響設備和器材的使用壽命。 2 合格 :主要工程項目基本達到施工質量標準，但不會影響設備和器材的使用壽 命。 七、工程驗收 4、竣工驗收 8）隨工簽證記錄 9）交 (完 )工報告 10）交接書 11）驗收證書 12）竣工測試記 錄 13）竣工圖 14) 備考表 匯報完畢！ 希望江蘇電信各位領導 和專家提出寶貴意見
