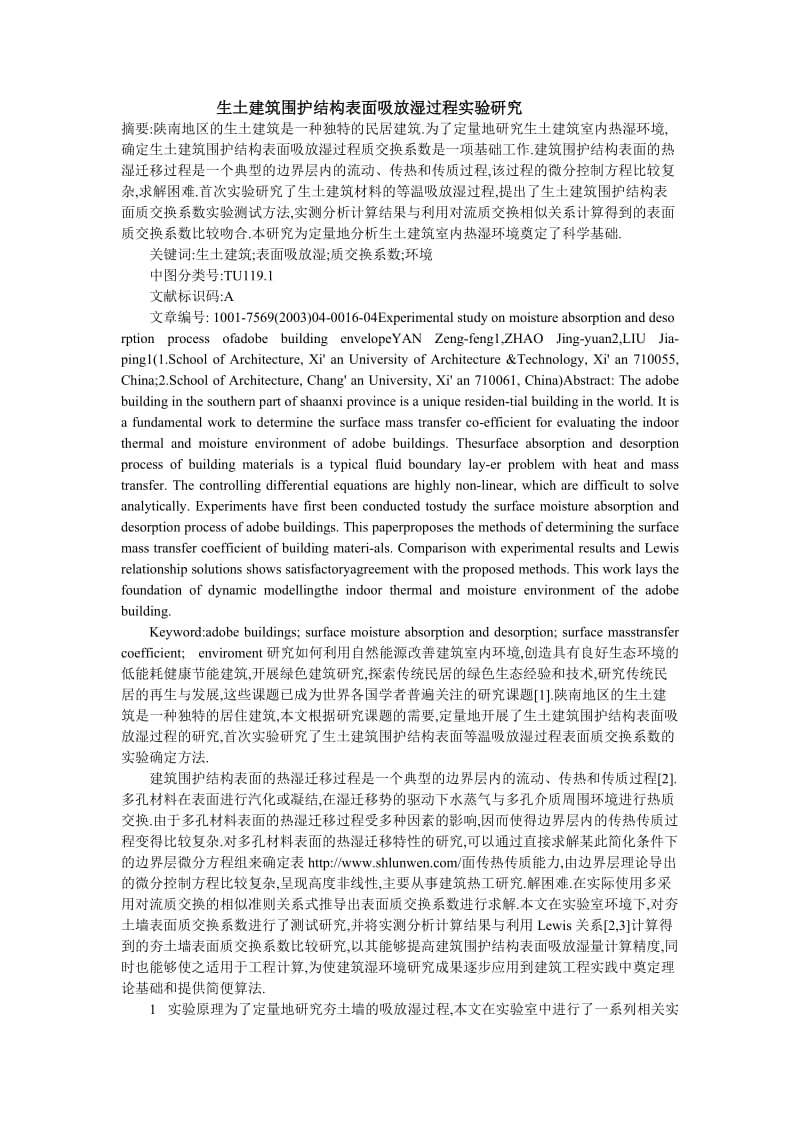

生土建筑圍護結構表面吸放濕過程實驗研究 摘要:陜南地區的生土建筑是一種獨特的民居建筑.為了定量地研究生土建筑室內熱濕環境,確定生土建筑圍護結構表面吸放濕過程質交換系數是一項基礎工作.建筑圍護結構表面的熱濕遷移過程是一個典型的邊界層內的流動、傳熱和傳質過程,該過程的微分控制方程比較復雜,求解困難.首次實驗研究了生土建筑材料的等溫吸放濕過程,提出了生土建筑圍護結構表面質交換系數實驗測試方法,實測分析計算結果與利用對流質交換相似關系計算得到的表面質交換系數比較吻合.本研究為定量地分析生土建筑室內熱濕環境奠定了科學基礎. 關鍵詞:生土建筑;表面吸放濕;質交換系數;環境 中圖分類號:TU119.1 文獻標識碼:A 文章編號: 1001-7569(2003)04-0016-04Experimental study on moisture absorption and deso rption process ofadobe building envelopeYAN Zeng-feng1,ZHAO Jing-yuan2,LIU Jia-ping1(1.School of Architecture, Xi an University of Architecture &Technology, Xi an 710055, China;2.School of Architecture, Chang an University, Xi an 710061, China)Abstract: The adobe building in the southern part of shaanxi province is a unique residen-tial building in the world. It is a fundamental work to determine the surface mass transfer co-efficient for evaluating the indoor thermal and moisture environment of adobe buildings. Thesurface absorption and desorption process of building materials is a typical fluid boundary lay-er problem with heat and mass transfer. The controlling differential equations are highly non-linear, which are difficult to solve analytically. Experiments have first been conducted tostudy the surface moisture absorption and desorption process of adobe buildings. This paperproposes the methods of determining the surface mass transfer coefficient of building materi-als. Comparison with experimental results and Lewis relationship solutions shows satisfactoryagreement with the proposed methods. This work lays the foundation of dynamic modellingthe indoor thermal and moisture environment of the adobe building. 　　Keyword:adobe buildings; surface moisture absorption and desorption; surface masstransfer coefficient; enviroment研究如何利用自然能源改善建筑室內環境,創造具有良好生態環境的低能耗健康節能建筑,開展綠色建筑研究,探索傳統民居的綠色生態經驗和技術,研究傳統民居的再生與發展,這些課題已成為世界各國學者普遍關注的研究課題[1].陜南地區的生土建筑是一種獨特的居住建筑,本文根據研究課題的需要,定量地開展了生土建筑圍護結構表面吸放濕過程的研究,首次實驗研究了生土建筑圍護結構表面等溫吸放濕過程表面質交換系數的實驗確定方法. 　　建筑圍護結構表面的熱濕遷移過程是一個典型的邊界層內的流動、傳熱和傳質過程[2].多孔材料在表面進行汽化或凝結,在濕遷移勢的驅動下水蒸氣與多孔介質周圍環境進行熱質交換.由于多孔材料表面的熱濕遷移過程受多種因素的影響,因而使得邊界層內的傳熱傳質過程變得比較復雜.對多孔材料表面的熱濕遷移特性的研究,可以通過直接求解某此簡化條件下的邊界層微分方程組來確定表http://www.shlunwen.com/面?zhèn)鳠醾髻|(zhì)能力,由邊界層理論導出的微分控制方程比較復雜,呈現高度非線性,主要從事建筑熱工研究.解困難.在實際使用多采用對流質交換的相似準則關系式推導出表面質交換系數進行求解.本文在實驗室環境下,對夯土墻表面質交換系數進行了測試研究,并將實測分析計算結果與利用Lewis關系[2,3]計算得到的夯土墻表面質交換系數比較研究,以其能夠提高建筑圍護結構表面吸放濕量計算精度,同時也能夠使之適用于工程計算,為使建筑濕環境研究成果逐步應用到建筑工程實踐中奠定理論基礎和提供簡便算法. 　　1 實驗原理為了定量地研究夯土墻的吸放濕過程,本文在實驗室中進行了一系列相關實驗,實驗選用一個從實際建筑上采集到的夯土墻試塊,試塊尺寸為4 cm4 cm3 cm,試塊除一個表面與環境進行質交換外,其余5個面均進行了隔濕處理. 　　實驗在一個溫濕度穩恒的環境中進行,在上述條件下,試件與環境空氣中進行濕分交換,可用下面的微分方程組描述[2] 　　Wt=aw 2W x2W=W0 (t>0,00)-Dwρm W xx=0=hm[Wai(t)-W(0,t)] 　　(1)實驗過程中,保持環境空間溫度和相對濕度恒定,即Wai(t)=c(2)根據文獻[4]的推導,在忽略材料中的濕遷移阻力情況下,即(hmL/D-)[ρsat/ρm( u/ )]<1 (3)可以近似地得到如下表達式[4] 　　u-(t)-u(ai)=[u(0)-u(ai)] 　　exp-hmPsattRvTmLρm( u- )(4)和J=hmρsat/RvTm( u- )[u-(t)-u(ai)] (5)式(4)和(5)計算得到了材料中含濕量U隨時間變化的函數關系式.在實驗中,通過對試塊的質量進行連續測試,可以得到材料中含濕量U隨時間變化的真實數值,把所得到的測量數值,進行擬合分析,就可以得到材料中含濕量U隨時間變化的擬合函數關系式,把上述公式及對有關實驗測試數據擬合得到的函數關系式相結合,就可以求出夯土墻表面的質交換系數hm,m/s,從而為hm提供了一種測試方法,這樣也同時驗證了利用Lewis關系計算得到的數值的準確程度. 　　此外,本文利用類比于平壁的加熱或冷卻過程的分析算法[5],對式(2)可以得到材料內部的比濕分布θ(x,t)θ0=∑∞n=12sinβnβn+ sinβncosβncos(βnxL)exp(-β2nawtL2) (6)需要指出的是,上式對應的邊界條件應為W xx=0=0 (t>0)-DWρm W xx=L=hm[W x=L-Wai] (7)式(6)中各個物理量的含義分別為:θ(x,t)可以稱為過余濕度(類比于過余溫度),θ(x,t) =W(x,t)-Wai;θ0=W(x, 0) -Wai;βn為方程β=Bicosβ的特征值,方程中Bi的定義式為[5]: 　　Bi=hmLDV.此外,定義相應的傅立葉準則數Fo為: 　　Fo=awtL2,它可以稱為非穩態質遷移過程的無量綱時間.式中aw=DVρmCm,稱為導濕系數. 　　把上述物理量代入式(6),可以得到W(x,t) -Wai= (W(x,0) -Wai)∑∞n=12sinβnβn+ sinβncosβncos(βnxL)exp(-β2nawtL2) (8)研究表明[5],當Fo≥0.2時,用式(8)級數的第一項來描述無量綱濕度以足夠精確,即θ(x,t)θ0=2sinβ1β1+sinβ1cosβ1cos(β1xL)exp(-β21Fo) (9)或?qū)懗蒞(x,t)-Wai=(W(x,0)-Wai)2sinβ1β1+sinβ1cosβ1cos(β1xL)exp(-β21Fo) (10)根據上式,就可以得到試件內部的比濕17第4期 閆增峰,等:生土建筑圍護結構表面吸放濕過程實驗研究 W(x,t)分布.同時,經過一個時間段Δt,試件表面吸濕或放濕量可以用下式計算ΔWm=hmAm∫Δt0(Wai-W(L,t))dt(11)可以對上式進行數值積分計算.另外,試件表面吸濕或放濕量也可以近似地用下式計算ΔWm=hmAm(Wai-W(L,Δt)+W(L,0)2)Δt(12)式中:Δt為計算時間.利用式(11)和(12)對有關實驗測試數據進行分析處理,也可以求出夯土墻表面的質交換系數hm,從而為hm提供了另一種測試方法. 　　本文將分別利用式(4),(5),(11)和(12)對測試數據進行分析處理,求出試塊表面的質交換系數hm. 　　2 實驗過程將夯土試塊放在105℃的烘箱中烘干至恒重,自然冷卻后取出,用精密光電天平( 0.1 mg)測量其質量,然http://www.shlunwen.com/jszclw/后快速地進行隔濕處理,再測其質量后,將試塊放入干燥皿中,在干燥皿中,利用飽和鹽水溶液創造了穩定的相對濕度環境[6].試件在干燥皿中充分吸濕達到平衡狀態,時間大約為14 d以上. 　　將達到吸濕平衡的試件從干燥皿中取出,置于具有一定相對濕度的環境中,開始對試件按一定時間間隔稱重.時間間隔是這樣設定的:最初3.5 h內每0.5 h測一次,在隨后的47 h內每h測一次,其后1 d則是測3次,隨后幾d則是1 d測1次,共測100 h以上. 　　實驗中,分別利用飽和鹽水溶液創造了97%(硫酸鉀飽和溶液)和32.8%(氯化鎂飽和溶液)的相對濕度環境,使試件在干燥皿中充分吸濕達到平衡狀態.將達到吸濕平衡的試件從干燥皿中取出,置于穩定的溫濕度環境(平均氣溫25.2℃,平均相對濕度69.2%)與環境空氣進行濕交換. 　　實驗環境的溫濕度監控利用數字式溫濕度計進行,由于實驗空間內部濕源穩定且封閉性好,穩恒的溫濕度環境調控時,主要是控制環境溫度. 　　3 實驗結果與分析本文根據所得到的測試數據,進行曲線擬合分析,得到了測量試塊質量隨時間的變化規律為m(t)=m0+Aexp(Bt) (13)對上式進行數學處理,且兩邊除以試件吸放濕的表面積Am,則得到J=1Amdm(t)dt=ABAmexp(Bt) (14)結合式(4,5)、(11,12)和(13,14),便可求出夯土墻的表面質交換系數. 　　為了得到精確的試件吸放濕量隨時間變化曲線,本文利用軟件對所得到的測試數據,進行曲線擬合分析,得到了夯土墻試件表面吸濕、放濕過程中試塊質量隨時間變化的曲線擬合函數關系式分別為: 　　放濕過程m(t)=188.582 29+0.374 1exp(-0.072 37t)(15)吸濕過程m(t)=187.909 23-0.296 6exp(-0.041 66t)(16)實驗得到的試塊質量隨時間變化的擬合曲線如圖1和圖2所示. 　　圖1 試件吸濕過程擬合曲線 圖2 試件放濕過程擬合曲線18 長安大學學報(建筑與環境科學版) 2003年 根據公式(4),(5),結合夯土墻表面吸濕、放濕過程中試塊質量隨時間變化的曲線擬合函數關系式,得到夯土墻表面質交換系數值(表1). 　　表1 夯土墻表面質交換系數分析結果質交換系數吸濕放濕Lewis關系式hm0.002 1 0.003 2 0.003 4h1m2.3510-33.5810-33.8110-3根據夯土墻試塊等溫吸放濕模型的解析解推導的表面吸放濕計算公式(11),(12),結合夯土墻表面吸濕、放濕過程試塊質量隨時間變化的曲線擬合函數關系式,得到夯土墻表面質交換系數值(表2). 　　表2 夯土墻表面質交換系數分析結果質交換系數吸濕放濕Lewis關系式hm0.002 3 0.003 5 0.003 4h1m2.3310-33.8710-33.8110-3以上兩表中給出了兩種量綱的表面質交換系數值,其中hm表示單位時間濕氣遷移位移,h1m表示單位時間、單位面積和單位含濕量條件下的濕氣質量變化率[7]. 　　由表1和表2可以看出,利用兩種計算方法得到的夯土墻表面質交換系數值基本接近,同時,這兩種結果也和利用Lewis關系的到的數值較接近.這說明,被廣泛采用的Lewis關系可以較為精確地確定夯土墻表面質交換系數. 　　4 結 論本文通過對生土建筑圍護結構的等溫吸放濕過程的實驗研究,得出以下主要結論: 　　(1)本文首次進行了生土建筑圍護結構表面質交換系數實驗測試研究,提出了基于多孔介質等溫傳濕過程的分析解,給出了結合實驗測試數據計算建筑材料表面質交換系數的測試?yán)碚? 　　(2)本文利用文獻[4]推導的近似公式,結合生土建筑圍護結構表面吸濕、放濕過程中試塊質量隨時間變化的曲線擬合函數關http://www.shlunwen.com/channel/系式,也得到了生土建筑圍護結構表面質交換系數值.以上兩種方法的計算值比較接近,這也說明,利用文獻[4] 　　的近似公式測量表面質交換系數是可行的.而且,該近似公式原理中采用了集總濕容近似,即Bi準則數遠小于1,試驗數據說明這個假設是基本適用的. 　　(3)利用以上兩種計算方法得到的生土建筑圍護結構表面質交換系數值基本接近,這兩種結果也和利用Lewis關系得到的數值接近.這說明,Lewis關系可以較精確地確定生土建筑圍護結構表面質交換系數. 　　(4)本文僅研究了生土建筑材料的等溫吸放濕過程,生土建筑材料的表面質交換系數測試?yán)碚摵头椒▽τ谘芯筷兾髌渌窬咏ㄖ覂?nèi)熱濕環境也具有參考價值.
