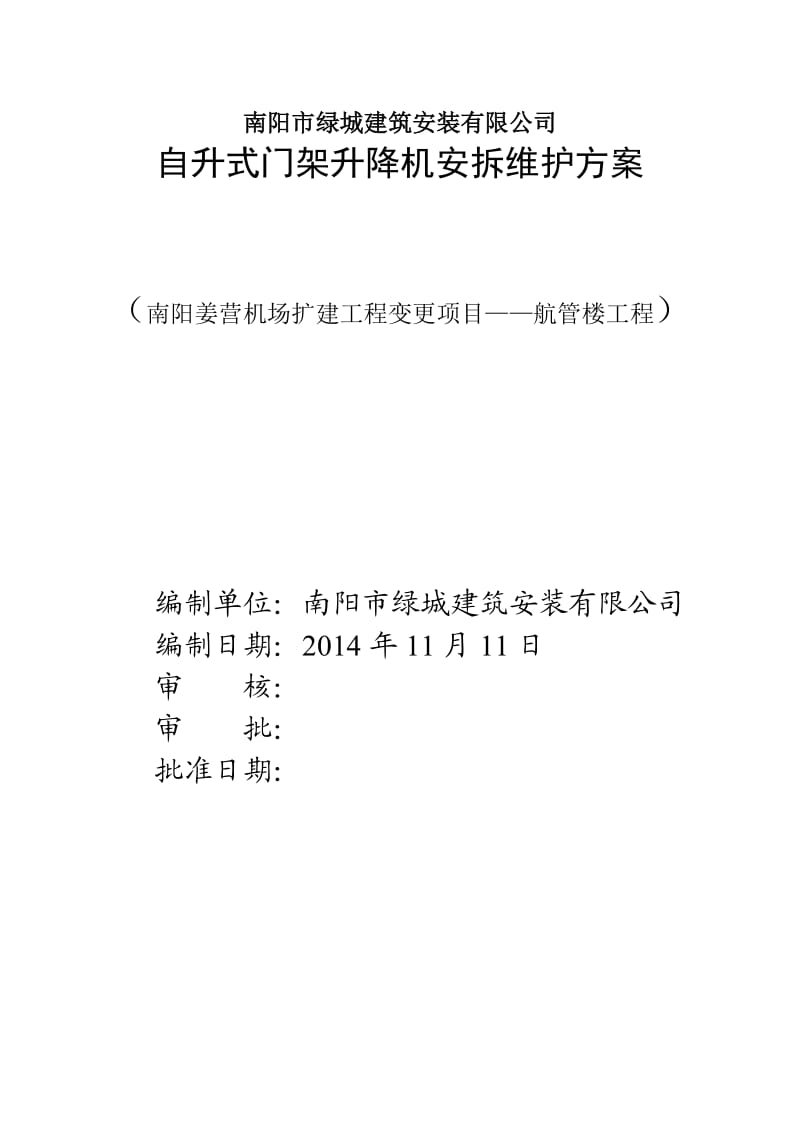

南陽市綠城建筑安裝有限公司自升式門架升降機安拆維護方案（南陽姜營機場擴建工程變更項目——航管樓工程）編制單位：南陽市綠城建筑安裝有限公司編制日期：2014年11月11日審 核：審 批：批準日期：南陽姜營機場擴建工程變更項目——航管樓工程自升式門架升降機安拆維護方案一、 工程概況： 本工程位于河南省南陽市姜營機場，工程規模：總建筑面積2271.45㎡ ；建筑層數為六層；其中辦公部分為2層、塔臺部分為6層，建筑總高度：37.30m；建筑占地面積：1179.92㎡ 本工程辦公及設備用房部分為2層鋼筋混凝土框架結構，辦公樓采用柱下獨立基礎，塔臺采用筏板基礎，塔臺部分為鋼筋混凝土剪力墻結構，混凝土標號C30二、編制依據：1． 建筑施工安全檢查標準 2． 施工現場臨時用電安全技術規范 3． 建筑施工高處作業安全技術規范 4． 龍門架及井架物料提升機安全技術規范 5. 建筑施工扣件鋼管腳手架安全技術規范 三、物料提升機的選用及使用期限：該工程施工現場垂直運輸擬采用2臺SMZ150型自升式門架升降機，一臺安裝在主樓南立面中間，另一臺在塔臺南立面；安裝高度塔臺為39.3m，主樓為12.65m，最大提升重1.5T，吊籃底面積1.74m。

采用JJM-5型卷揚機，電動機額定功率30KW，鋼絲繩采用169型、直徑16mm物料提升機的使用范圍：主樓（二層）主體施工完，先安裝1臺提升機，塔臺主體施工至5層再安裝塔體位置的一臺，直至建筑物內部裝修完畢四、組織機構及職責：職務姓名職責范圍技術員鮑興斌負責編制物料提升機安裝、拆除安全施工方案、負責對操作人員進行安全技術交底安全員魏明學負責參與編制物料提升機安裝、拆除安全施工方案、負責對操作人員按照安全技術交底執行情況進行監督檢查、對物料提升機的安全設施進行檢查架子工持證上崗、嚴格按照安全技術交底進行操作，不違章作業、佩戴好安全防護用品卷揚機手持證上崗、嚴格按照操作規程操作，認真做好班前檢查、填寫機械運行記錄五、提升機架體安裝前的準備：1、架體基礎：①根據物料提升機的說明書，采用鋼筋砼基礎，砼的強度等級為C20，砼基礎深度為600mm,采用鋼筋地梁②基礎表面應平整，水平偏差不大于10mm，設置排水措施，不得有積水浸泡基礎③固定卷揚機采用砼地錨，防止卷揚機受力后移動砼地錨尺寸為4000長300寬600深，按照使用說明書設置地埋螺栓2、安裝前的檢查：（1）、檢查物料提升機的基礎尺寸是否正確，砼的養護是否達到規定期，平整度是否達到要求。

基礎表面平整度偏差應小于1.5mm2）、檢查提升機卷揚機是否完好，地錨拉力是否達到要求，剎車開閉是否可靠，電動轉向是否符合要求3）、檢查鋼絲繩是否完好，與卷揚機的固定是否可靠，檢查安裝好全部架體達到規定高度時，在全部鋼絲繩輸出后，鋼絲繩長度是否能在卷筒上保持至少三圈4）、立柱安裝好后，應在兩個方向上作垂直度檢查，傾斜度應保證在1/1000以內，若達不到，應在底架下墊調整片，直到符合要求各標準節是否完好，導軌、導軌螺栓是否齊全、有效，各種滑輪是否齊備，有無破損5）、吊籠是否完整、焊縫是否有裂紋，底盤是否牢固，頂棚是否安全吊籠的圍檔、安全門是否完好6）、斷繩保護裝置、重量限制器等安全防護裝置事先進行檢查，確定其安全、靈敏、可靠無誤六、提升機架體安裝1、安裝步驟：①安裝底架、壓重梁，調整水平臺緊固地腳螺栓上的螺母；②放置自升平臺就位，使套架中心線與立架中心線重合；③將扒桿插入自升平臺扒桿套筒內，用扒桿提升基礎節安放于底架上，用M20螺栓與底架連接檢查并校正垂直至允差范圍內（1/1000）；④將提升滑輪架置于立架頂部卡穩，利用手動卷揚機提升自升平臺，直到臺面與立柱頂面平齊，取下提升滑輪置于平臺上；⑤安裝基礎節兩側撐桿，緊固以上各聯結螺栓。

檢查立柱垂直度，并調整至符合要求；⑥把吊籃置于門架中心，安裝好吊籃上部的偏心輪軸及軸架，下部的兩根支承鋼管和兩側八個滾輪并按圖一所示穿繞起升鋼絲繩，安裝好聯動安全裝置并檢查是否安全可靠；⑦將第二組標準節送入吊籃，起升吊籃，慢慢達到極限高度，然后利用扒桿提升第二組標準節，并安放于第一組標準節頂部，M20螺栓鎖緊；⑧開動卷揚機，把吊籃落至地面，如步驟4吊起自升平臺此時應松開卷揚機剎車，使鋼絲繩處于松馳狀態，以減少自升平臺上升阻力；⑨按步驟8.9方法繼續升高門架到規定第一次使用高度，并在相應高度上安裝好可調支撐架，并經過數次試運行后便可投入使用2、安裝中的技術要求、立柱兼作導軌架，是吊籃升降的滾動軌道，其標準節接頭處階差就小于0.5mm，安裝時間就注意調整立柱整體高度的垂直度偏差應≤全高的千分之一各連接螺栓必須加彈簧墊圈和平墊圈，并定期檢查是否松動，確保緊固可靠安裝人員就熟練掌握本機的使用原理，高空作業必須系安全帶門架和立柱周圍2M內禁止站人四級風以上禁止安裝作業3、安裝架體質量要求：（1）垂直度最大不應超過架體高度的 1‰2）井架截面內，兩對角線長度公差不超過最大長邊尺寸的3‰3）導軌接點截面錯位不大于1.5mm。

4）吊籃導軌與導軌的安裝間隙，應控制在5-10mm之內七、提升機架體拆除1、拆除步驟：（1）、拆架基本上與安裝相反，先拆除可調支承架2）、放下吊籃，再落自升平臺即將手動卷揚機提升滑輪置于標準節頂部卡牢，稱稍向上提起平臺，拉動自翻卡板尾部使卡板傾斜讓開立柱，插好擋銷，反搖手動卷揚機使平臺下移一標準節3）、用平臺上的扒桿，將上一標準節吊好，拆下螺栓，慢慢落下標準節放入已上升的吊籃內運至地面卸下，再按步驟2拆下一節標準節，如此重復，將標準節一組一組拆除4）、附著鋼管必須隨立架拆除逐節拆除，絕不允許把所有附著鋼管同時拆除，以防拆架時晃動5）、拆到只有兩節立柱時，即開始拆吊籃、卷揚機、撐桿，放下平臺，拆除基礎節、地梁、底架拆架：八、提升機安全防護措施（1）、架體穩定：提升機附墻架的設置應符合要求，必須與建筑物作牢固連接，每層進行連體且在建筑物的頂層必須設置1組，每邊垂直連體一道，斜角連體一道，與樓層連接采用預埋鋼管固定的方式連接八字撐的傾斜角度為300－500，連接預埋鋼管的扣件采用十字扣件，扣件外側必須加設一個防滑扣件且防滑扣件尾端應留大于100mm的自由空間和建筑物連接的鋼管必須整根，中間不許有對接扣件。

（2）、提升機的防護架：提升機的防護架不得與提升機立架、八字撐及腳手架相連，且防護架與腳手架開口處的間距保持10－20cm，卸料平臺可與防護架相連護身架采用雙排腳手架，護身架搭設應符合外腳手架搭設規范要求，護身架與每層樓層邊梁砼采取預埋鋼管剛性連接，剪刀撐由底到頂滿面搭設，架體基礎采用100mm厚C20砼護身架外圍采用密目網封閉，（面對卷揚機一側用10mm10mm網眼的平網封閉）,應達到即不影響操作人員視線，又能起到保護作用設樓層牌，限載牌 （3）、樓層卸料平臺防護：與護身架同時搭設，搭設寬度為2m,中間位置增設一根橫桿，下面用八字斜撐加固，斜撐底部加設防滑扣件樓層卸料平臺兩側設高度為0.6m、1.2m兩道防護欄桿及300mm高擋腳板，并張掛安全立網，底部用小孔平網兜底平臺架板采用木板，必須鋪設嚴密、牢固、逐塊綁扎卸料平臺應掛設限載標志樓層口?？繖谧o(hù)門：各樓層的通道口處，設置常閉的?？繖谧o(hù)門，采用聯鎖裝置（吊籃運行到位時方可打開）停靠欄桿可采用鋼管搭設，其強度應能承受1KN/m水平荷載4）、斷繩保護裝置：當?shù)趸@懸掛或運行中發生斷繩時，應能可靠地將吊籃停住并固定在架體上其滑落行程，在吊籃滿載時，不得超過1m。

5）、安全?？垦b置:吊籃運行到位時，停靠裝置將吊籃定位，該裝置應能可靠地承擔吊籃自重、額定荷載及運料人員和裝卸物料時的工作荷載6)、 上、下極限限位器該裝置安裝在吊籃允許提升的最高工作位置吊籃的越程應大于3m吊籃上升達到限定高度時，限位器即行動作，切斷電源并報警，并設置下極限限位器在架體的底部設置橡膠輪胎作為緩沖器7）、上料口防護棚：防護棚應設在提升機架體地面進料口上方其寬度為防護架寬度各加1m，長度為6m，采用雙層竹笆，上下竹笆層間距為700mm吊籃安全門：吊籃上的上料口處裝設安全門安全門采用聯鎖開啟裝置，升降運行時安全門封閉吊籃的上料口，防止物料從吊籃中滾落8）、緊急斷電開關緊急斷電開關應設在便于司機操作的位置，在緊急情況下，能及時切斷提升機的總控制電源9）、架體安裝完畢后作可靠避雷連結，其接地極不準大于10Ω10）、吊盤上方設置護頭棚，采用50mm厚木板應鋪設嚴密（除提留孔外）11）、設置樓層信號裝置，配備對講機，保證信息聯系12）、鋼絲繩過路保護：傳動部位有防護罩，面對提升機一面設鋼板網一道，鋼絲一道，鋼絲繩中間部位設導向滑輪，防止鋼絲繩拖地鋼絲繩運行范圍設置保護設施，采用兩邊砌筑300mm高的通道，上面用大模板進行覆蓋，防止落物。

九、機械電氣1、物料提升機的總電源設短路保護及漏電保護裝置；電動機的主回路上，同時裝設短路、失壓、過電流保護裝置2、采用按扭開關作為卷揚機的控制開關接觸器應單獨安裝，防止觸電3、卷揚機安裝的位置按照要求應該滿足“從卷筒中心線到第一個導向滑輪的距離與帶槽卷筒宜大于卷筒寬度的15倍，無槽卷筒應大于20倍4、卷筒上鋼絲繩應順序排列，不能產生亂繩，鋼絲繩斷絲、磨損超過規定值時應及時更換十、提升機的驗收：物料提升機在組裝完畢后，由項目經理組織安全員、技術總工、搭設人員、設備管理人員對其進行驗收，驗收合格后，報安全監督站申請物料提升機檢測驗收內容：⑴、空載試驗：采用不加荷載，對物料提升機的機械安裝質量、各種限位裝置的靈敏度進行檢查⑵、動載試驗：采用說明書中規定的最大荷載進行動作運行，檢查物料提升機的架體穩定性、停靠裝置、限載裝置的可靠性3）、實測：對物料提升機架體的垂直度，用經緯儀進行實測一） 物料提升機的安全使用：⑴、物料提升機司機必須持證上崗，每班開機前，應對卷揚機、鋼絲繩、地錨等進行檢查，并進行空車運行特別是對附墻架與建筑物主體連接有無松動；空載提升吊籃做一次上下運行，查看運行是否正常，同時驗證各限位器是否靈敏可靠及安全門是否靈敏完好。

在承受荷載情況下，將吊籃提升至離地面1－2m處停機，檢查制動器的可靠性和架體穩定性；卷揚機各傳動部位的連接和緊固情況是否良好⑵、嚴禁載人，物料提升機主要是運送物料，嚴禁各類人員乘吊籃升降⑶、司機在通訊聯絡信號不明時不得開機，作業時不論任何人發出緊急停車信號，司機必須立即執行⑷、禁止攀登架體和從架體下面穿越⑸、司機離開時，應降下吊籃并切斷電源司機下班時拉閘斷電，鎖好電源箱，防止其他人員啟動卷揚機二）物料提升機的維修保養1、卷揚機、起升滑輪軸承要經常加注潤滑油卷揚機按使用說明書保養，滑輪軸承加注ZG-2鈣基潤滑油2、一般情況下每月或暴風雨后，對自升式升降機的基礎底架、撐桿、立柱、緊固件及鋼絲繩磨損等進行全面檢查，發現問題及時維修更換3、設備保養必須停機后進行禁止在設備運行中擦洗、注油等工作4、工程結束拆卸后，要全面清理、除銹、涂漆電動、手動卷揚機進行維修保養5、儲存、轉場運輸，禁止雜亂堆放、碰撞、擠壓搬運時捆扎牢固運輸時宜加遮蓋物，防止生銹十一、操作使用注意事項1、卷揚機操作者應對卷揚機性能熟悉，熟練掌握吊籃升降，操作時精力集中，反應迅速，達到緩慢平齊上料平臺和緩慢落地要求，卷揚機出現故障及時拉閘斷電。

2、使用吊籃前必須檢查各連接件是否安全可靠，鋼絲繩是否斷股，升降是否靈活3、交接班應交待運行情況，發現故障應停機修理，禁止機械帶故障作業4、新裝或停機數天后重新使用應先進行空載運行檢查方可使用5、禁止超載、偏載運行禁止載人運行個別超長物需打開吊籃門時，必須減載30%慢行通常情況下必須關好吊籃門運行6、風力六級以上禁止運行7、禁止非操作人員啟動卷揚機8、下班應放下吊籃，嚴禁吊籃停止在可調支承架上9、下班時拉閘斷電，鎖好電源箱，防止其他人員啟動卷揚機10、作業人員必須配戴好勞動保護用品，衣服袖口要束緊，穿防滑鞋；在標準節立架上作業要系好安全帶，盡量作到高掛低用，使用的工具要系有安全繩，安裝的螺栓要裝工具袋內，防止物體墜落傷人11、吊盤內所放的物品必須穩固牢靠，避免偏重提升運行，超長物品的提升下部注意防滑，上部應用繩子束緊，預防散亂12、安裝、拆除物料提升機時要有專人指揮，設置警戒標志，四級以上大風及 雨、大霧等惡劣天氣嚴禁從事安裝、拆除作業。
